60ハリアー後期
カップホルダーイルミ取り付け参考

　

-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。
　
DIY作業＝自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。
　
分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。

　

当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。

　

-取り付け手順-

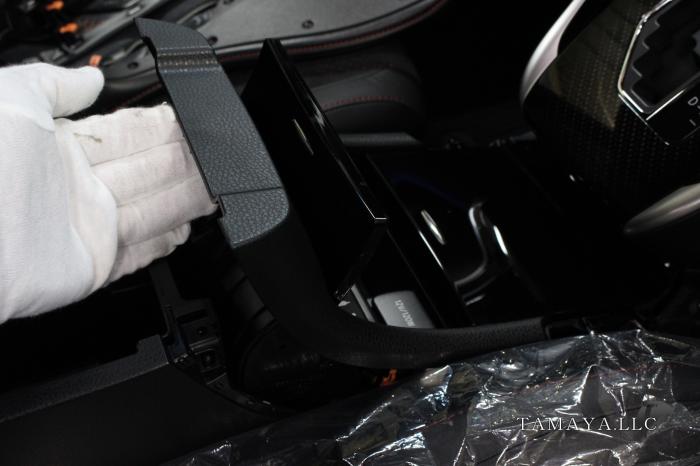

まずはサイドパネル(レザー部分)を左右とも外します。
斜め上方向に引き抜くイメージで。

　

　

　

ツメの位置です。参考にしてみてください。

　

　
　

カップホルダー部分の後方から
上前方向に引き上げる要領で浮かします。

　

　

　
　

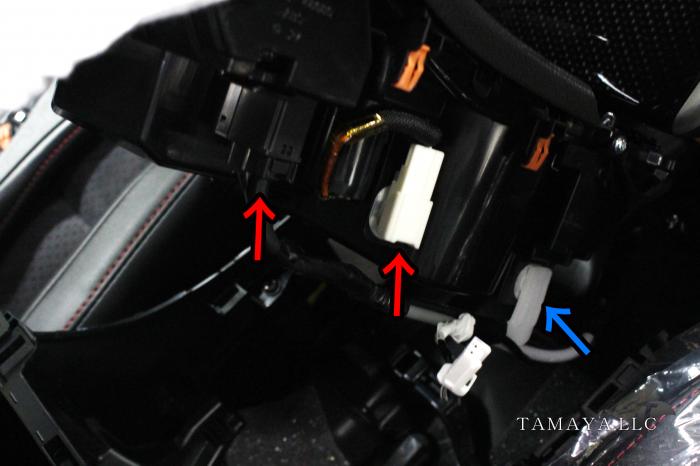

赤矢印のコネクター2つを外し

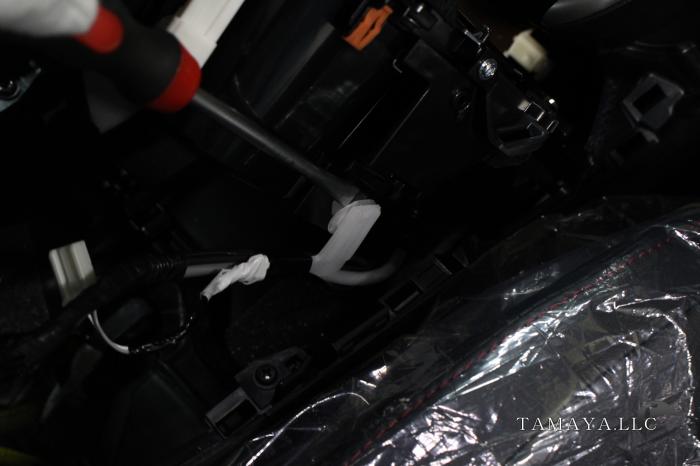

青矢印のツメをマイナスドライバーなどで外す。

　

　

　
　

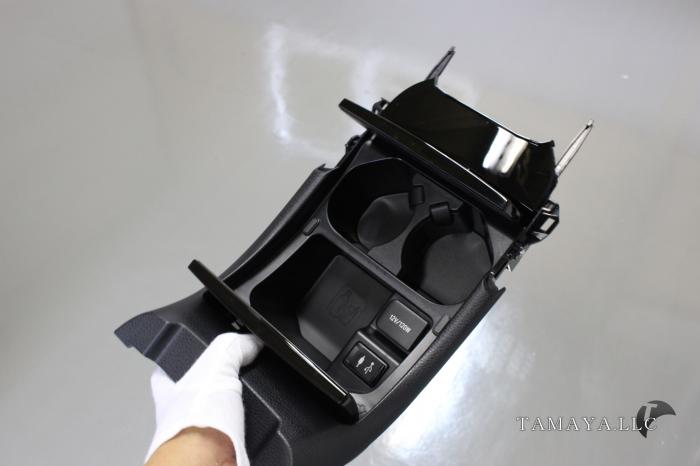

これで車両から外せます。

　

　
　

カップホルダー底面に、同封する型紙を置き
ガイドに合わせて穴を開ける。
きつめより、少し大きめのほうが良いかと思います。

　

　

　

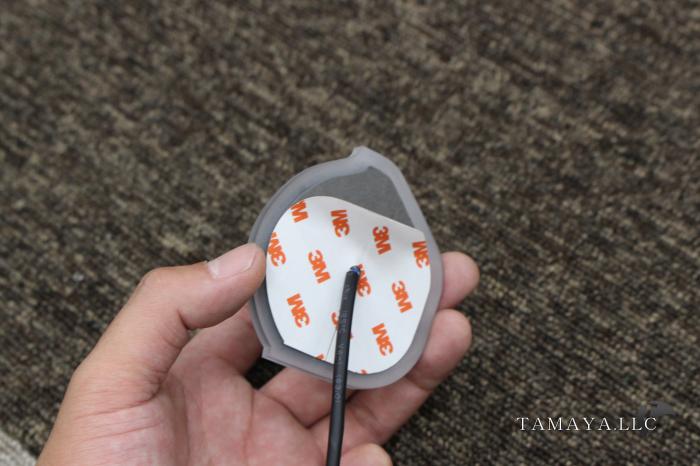

底面をしっかり脱脂して
カップホルダーイルミ本体を貼り付けます。
無いとは思いますが、左右間違わないように。

　

　

　

　

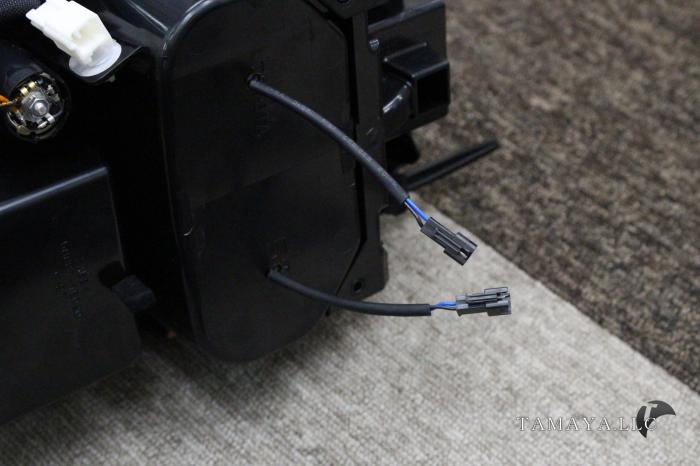

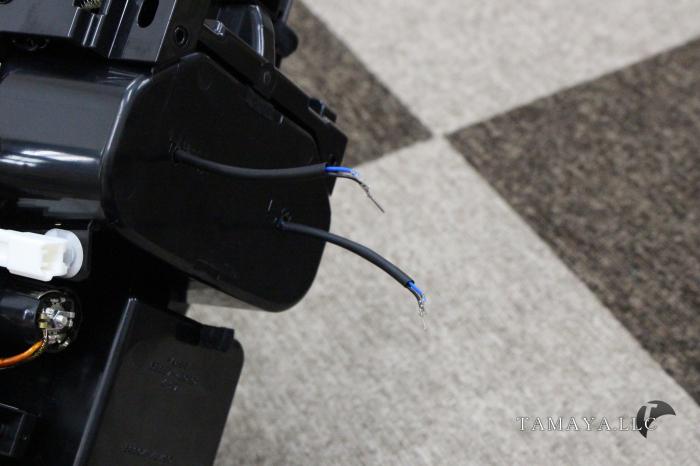

底面から端子付き配線が出てきますので

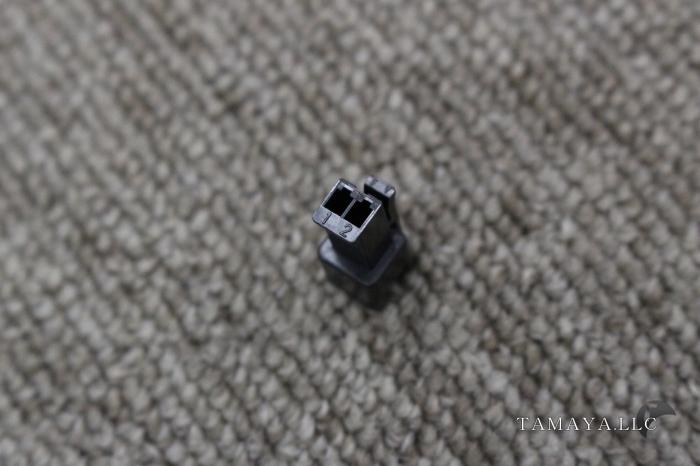

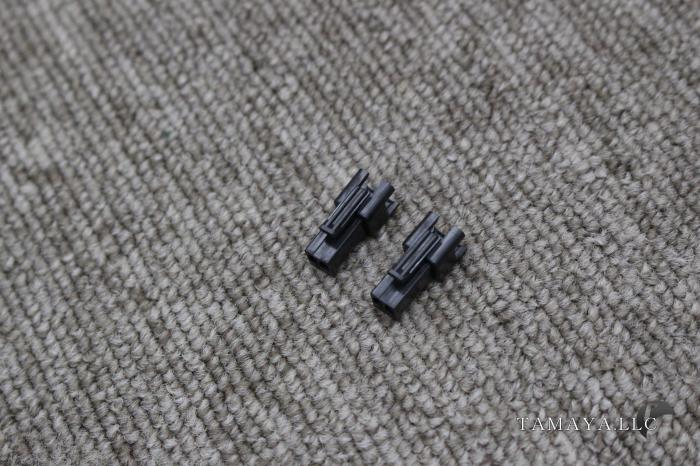

この端子に、同封するコネクター(黒色)を接続します。

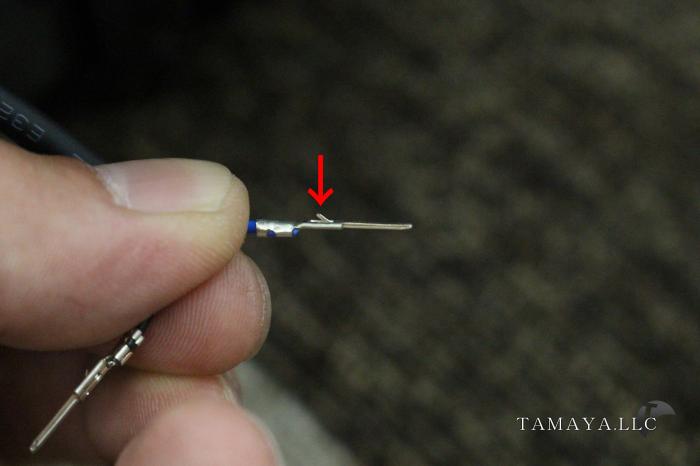

端子の引っ掛けが下の画像のように立っているか確認してください。
　
画像のように立っていない場合は
指のツメなどで、ゆっくりと立ててください。

　

　

　
　

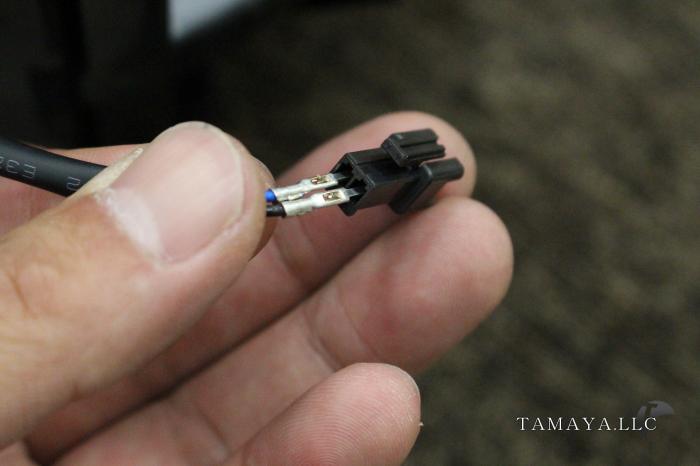

コネクターの1番へ青色の配線を。
2番へ黒色の配線を差し込む。
間違えると点灯しませんので注意してください。

　

　

　
　

青線と黒線は同時に差し込んだほうが良いです。

　

　
　

これで本体側の作業は完了です。

　

　
　
　

次に車両側の作業を行います。

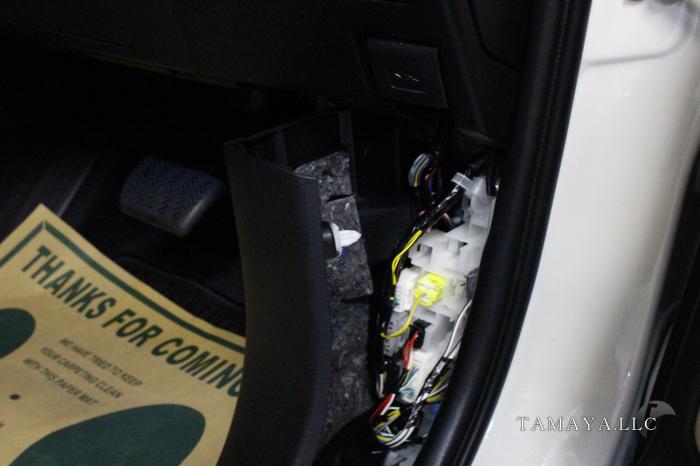

スカッフプレート、キックパネルを外します。
スカッフは両サイドを浮かせば外れます。

　

　

　
　

キックパネルは、アクセルペダル横に
1つネジがありますので、手で外します。
※手で回ります
　
そして後方へ引き抜くイメージで外します。

　

　

　
　

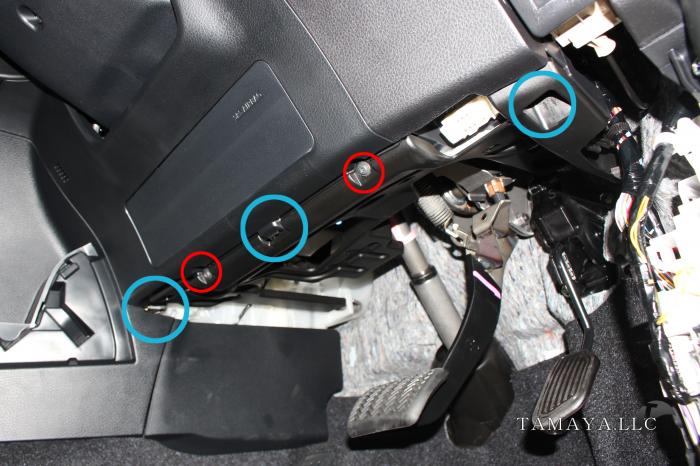

次はアンダーカバーを外します。
赤丸のネジを外し、青丸のツメを外します。

　

　
　

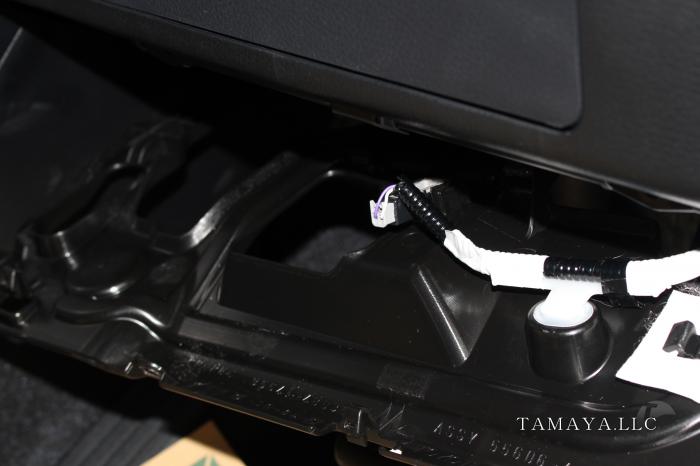

アンダーカバーを外すと、フットランプがありますので
コネクターを抜いておく。

　

　

　
　
　

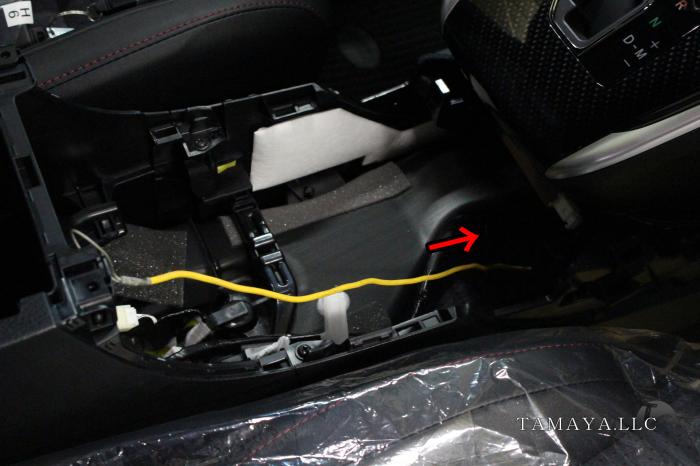

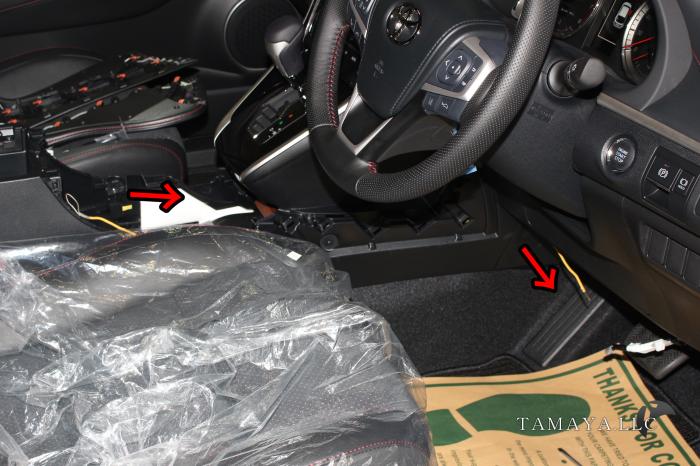

最初に外したカップホルダー本体側から
アクセルペダルの辺りまで、配線通しを通します。

　

　

　
　

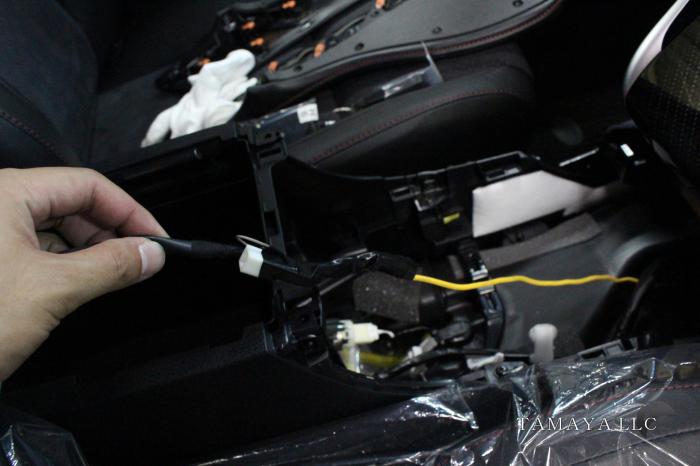

配線通しのカップホルダー側に
同封するハーネスの白色コネクター
ビニールテープなどで巻きつけます。

　

　

　
　

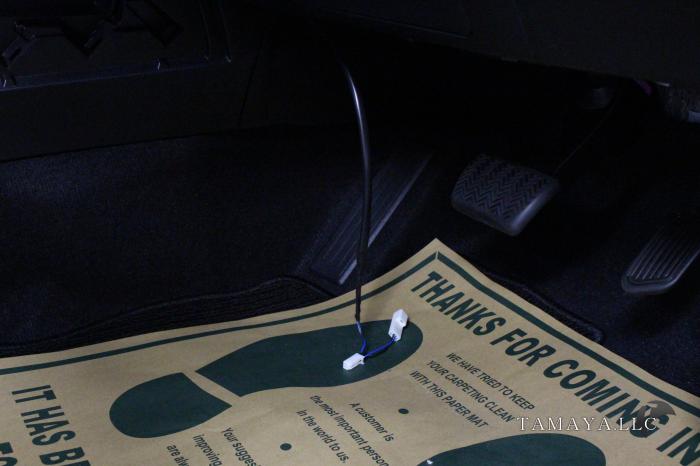

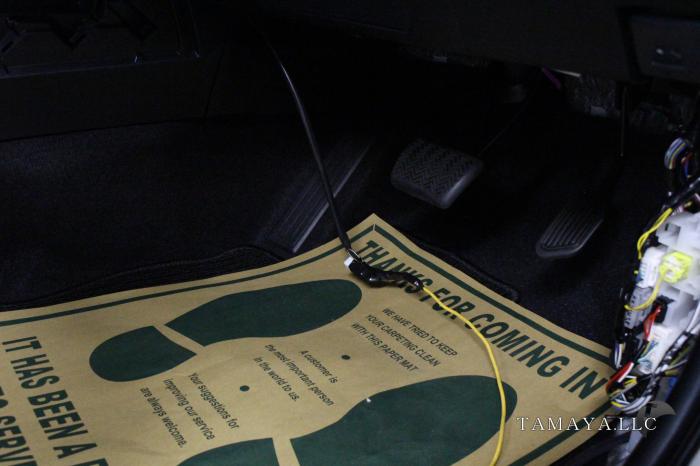

ペダル側に配線通しを引きこむ。

　

　

　
　

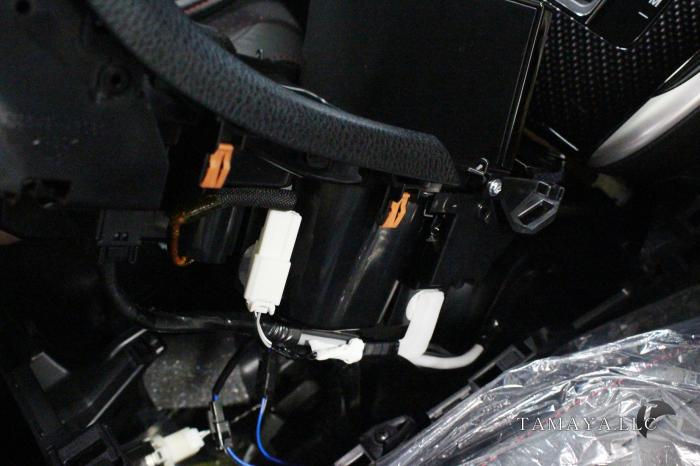

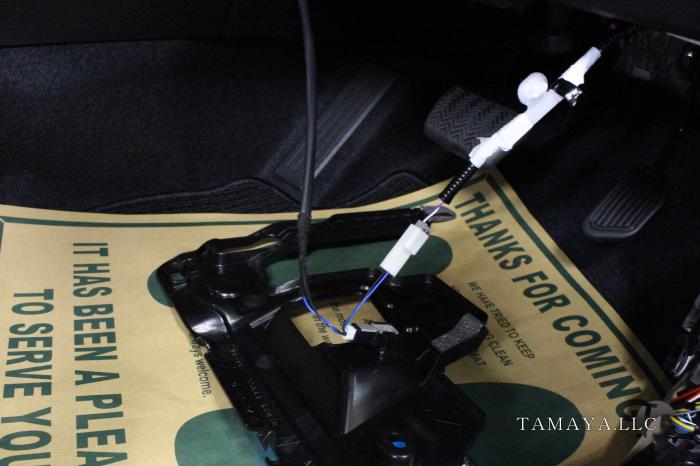

白色コネクターを、フットランプコネクターへ接続し
この場所の作業は完了です。

　

　

　
　

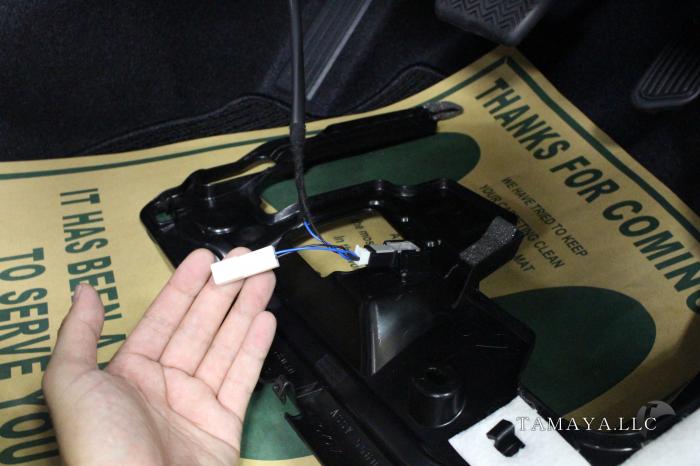

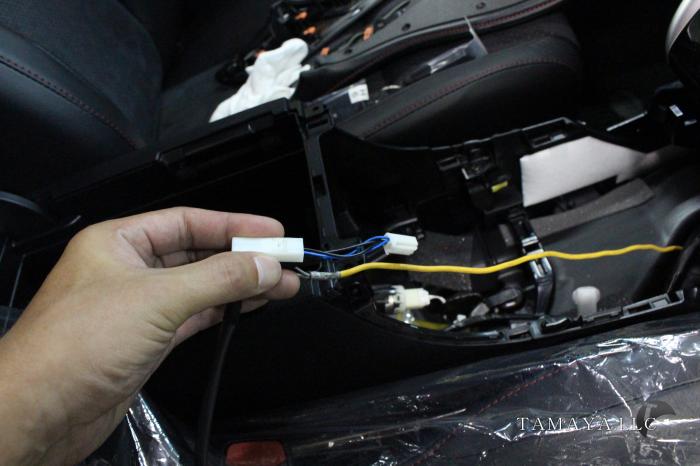

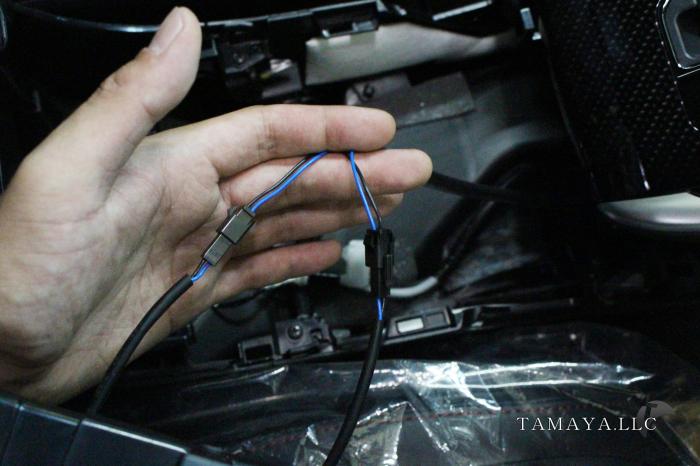

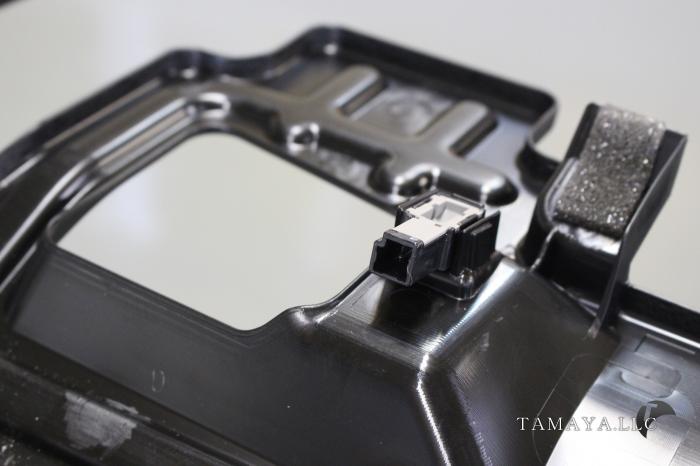

カップホルダー側の黒色コネクター(2つ)を
先ほど組み込んだカップホルダー本体に接続して、全作業が完了です。
　
コネクター2つ、ツメ1箇所を元に戻し
あとは外した部品を逆の手順で付けていけば完了です。

　

　

　

冒頭でも記載しましたが、このページを見て分からない場合は
ご自身での作業はやめておかれたほうが良いと思います。
※電気系統の作業は、間違えると製品やクルマの故障に繋がります
