リアカップホルダーイルミの取り付け方をご紹介します！
※現時点ではW×Bのみ適合確認済です

　

　

ウィンドウスイッチパネルを上方向に外しますので
擦れそうなところを養生します。

　

　
　

内張外しなど工具を使ってもいいですが
手で簡単に外せますので手のほうが安全でしょう。
1カ所にテンションがかからないよう
少しずつ浮かせていきます。

　

　
　

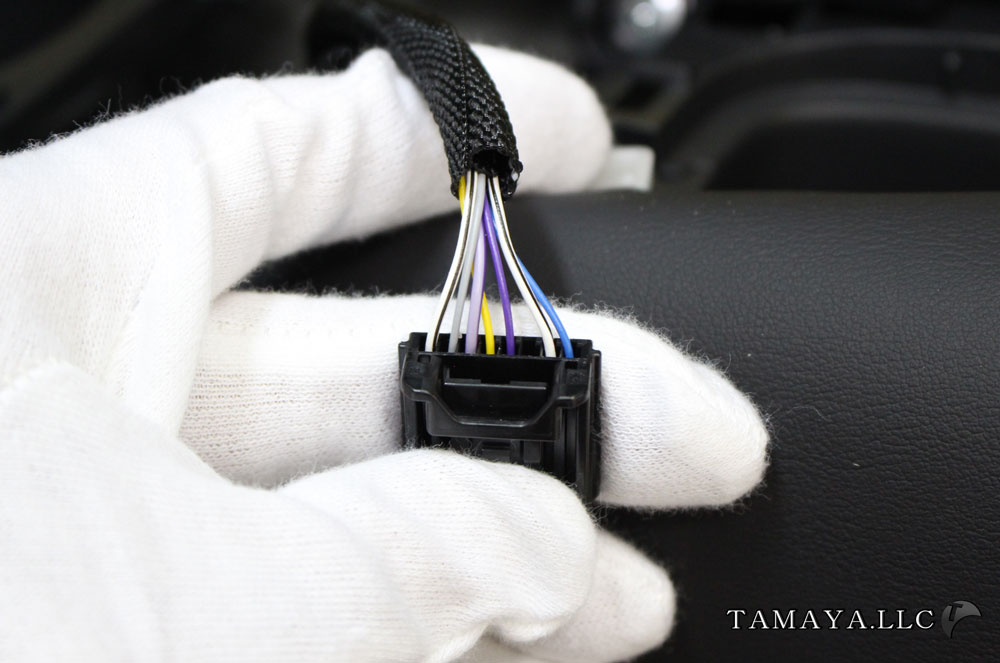

カプラーを外します。

　

　
　

カップホルダー部へ型紙を置きガイドにそって穴を開けます。
最初は1～2ミリの小さな穴にして、5ミリくらいまで広げます。

　

　
　

両面テープの剥離紙を剥がして固定します。
ヘアラインの向きに気を付けて貼り付けてください。

　

　
　

先ほど外したカプラーの配線へ結線します。
下記は弊社デモカーでの例となりますので
グレード、年式差など全ては把握していません。
必ずテスターなどで検電してください。
※誤配線など弊社で保証できません。

　

　

アルミ線が使われていますのでスプライス端子での結線を推薦します。
参考ページ https://www.diylabo.jp/basic/basic-21.html
※酸化で錆びる可能性があるので半田は使わないように。

　

　

結線後は必ず絶縁しましょう。

　

　
　

これでリアカップホルダーイルミの取り付けが完了です。
