先日ご紹介した リモートスイッチ
ちょっと分かりづらかったかもしれませんので
簡単な絵で説明します(^_^;)
純正ポジションスイッチで、追加したLEDのみ消灯させる
リモートスイッチ という制御を試みています。
純正ポジションに連動して点灯、消灯は従来通りで
純正ポジションは点灯、追加LEDは消灯という状況を
『後付けスイッチ無し』で実現できるというものです。

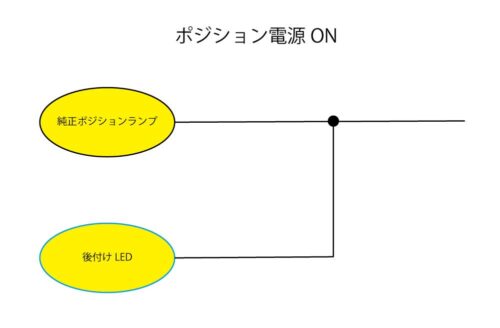

これまで、純正ポジションランプ
(イルミ、スモールと言われたりします)から電源を取って
LEDを追加する場合、このような配線になります。
そうすると、純正ポジションに連動して
追加したLEDが点灯したり、消えたりします。
そして、追加したLEDを消したいときは
別でスイッチやカプラーをつけて消していたわけです。
後付けスイッチは取り付けるまでの配線作業が大変だったり
現行モデルではスイッチを付ける場所がなかったり、という状況ですので
リモートスイッチを活用する場面が出てくると思います。
純正ポジション電源から分岐するのはこれまで通りで
追加するLEDの手前にリモートスイッチユニットを入れます。
純正ポジションに連動して点灯、消灯は従来通りで
純正ポジションは点灯、追加LEDは消灯という状況を
『後付けスイッチ無し』で実現できるというものです。
