RAV4　カップホルダーイルミ取り付け参考

　

-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はお控えいただき
弊社またはお近くのカーショップ様等へご相談ください。
　
DIY作業＝自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。
　
分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。

　

当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。

　

---

　

-取り付け手順-

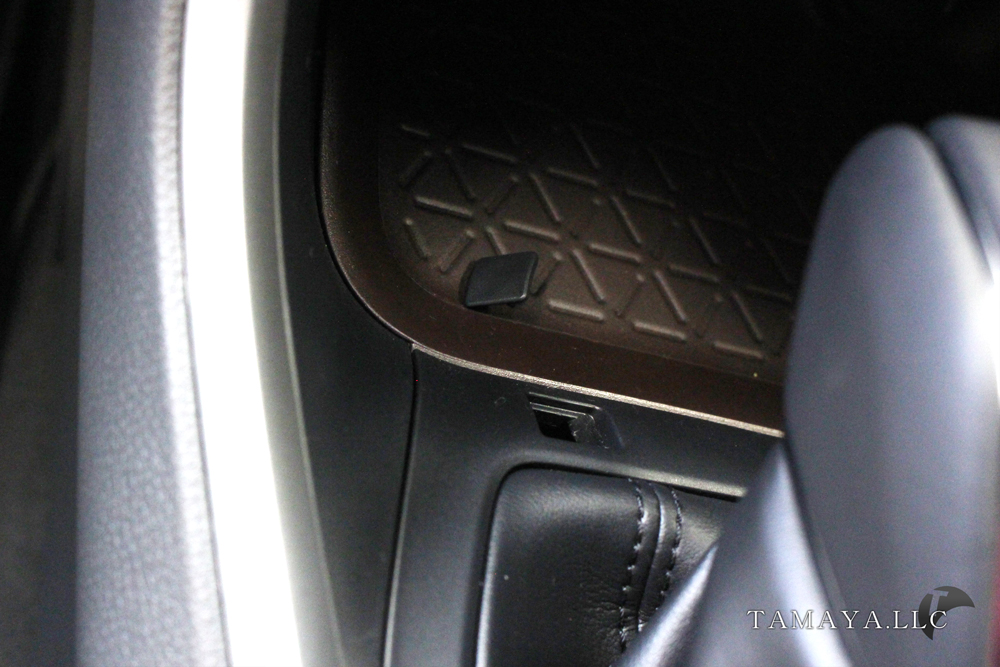

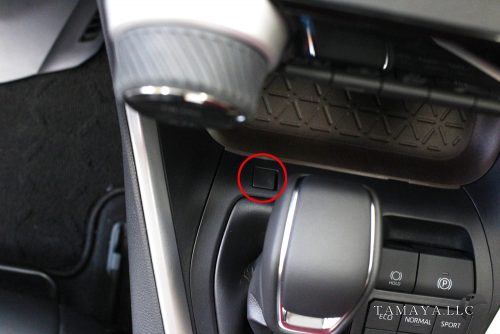

エンジンOFFの状態でシフトノブ前方の小さなパネルを外します。

　

　
　

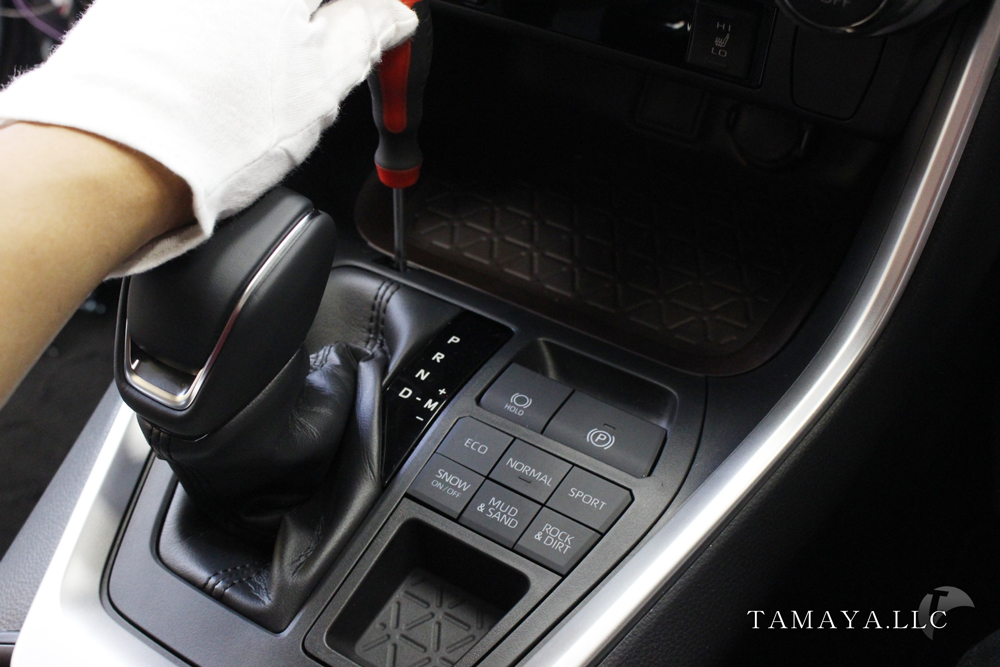

パネルを外したところへドライバーなどを挿し込み
奥にあるスイッチを押しながらシフトノブをD辺りまで動かします。

　

　
　

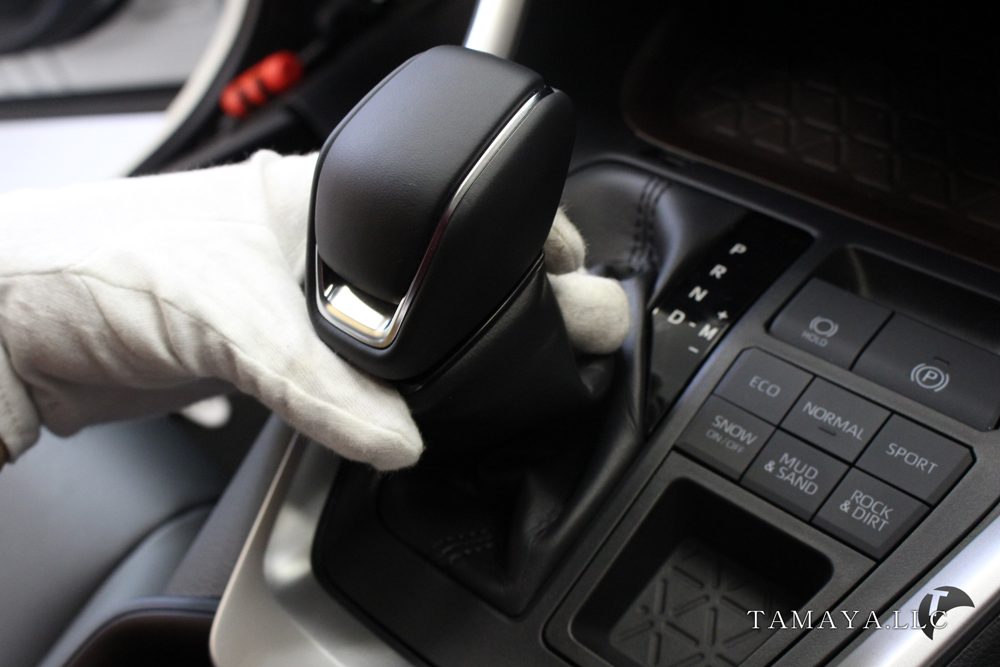

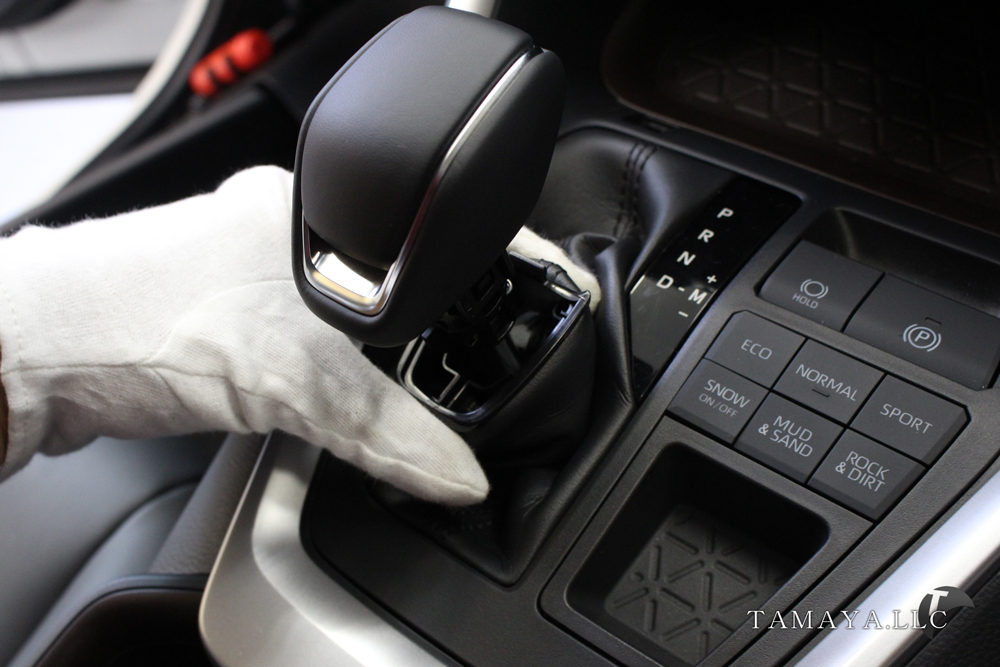

シフトブーツの上側を持ち下へずらします。

　

　
　

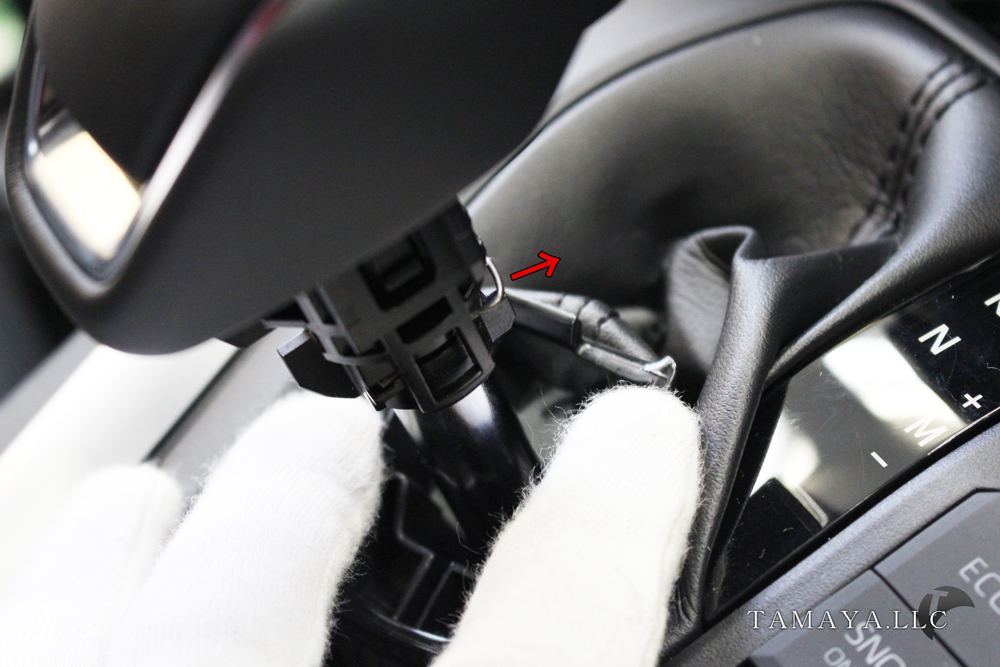

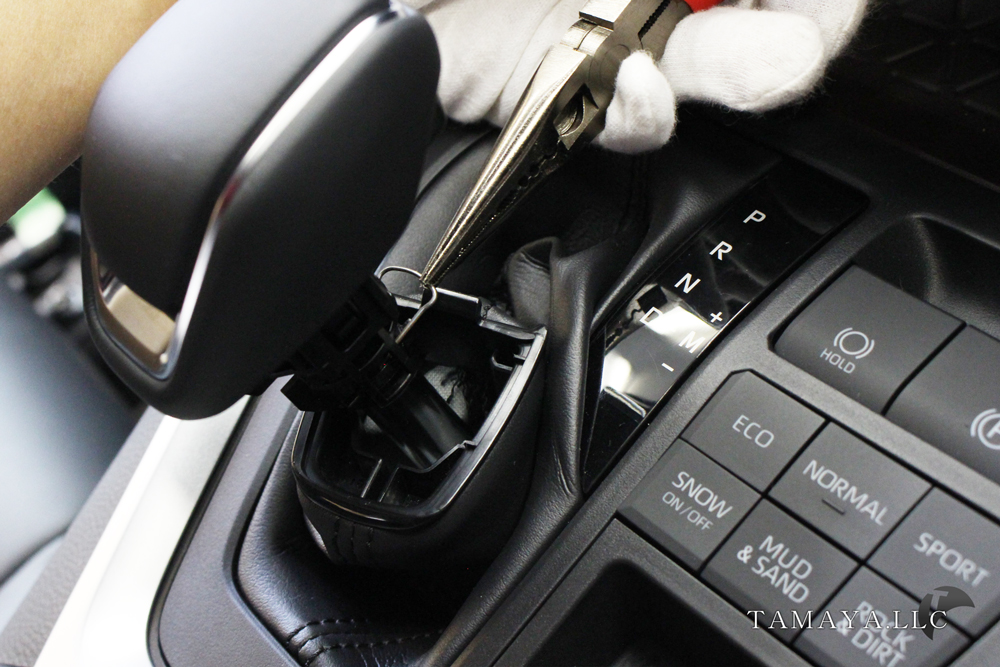

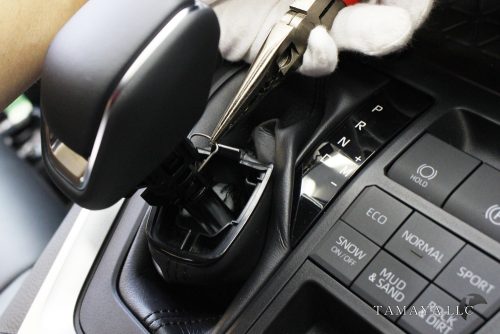

ピンを外します。

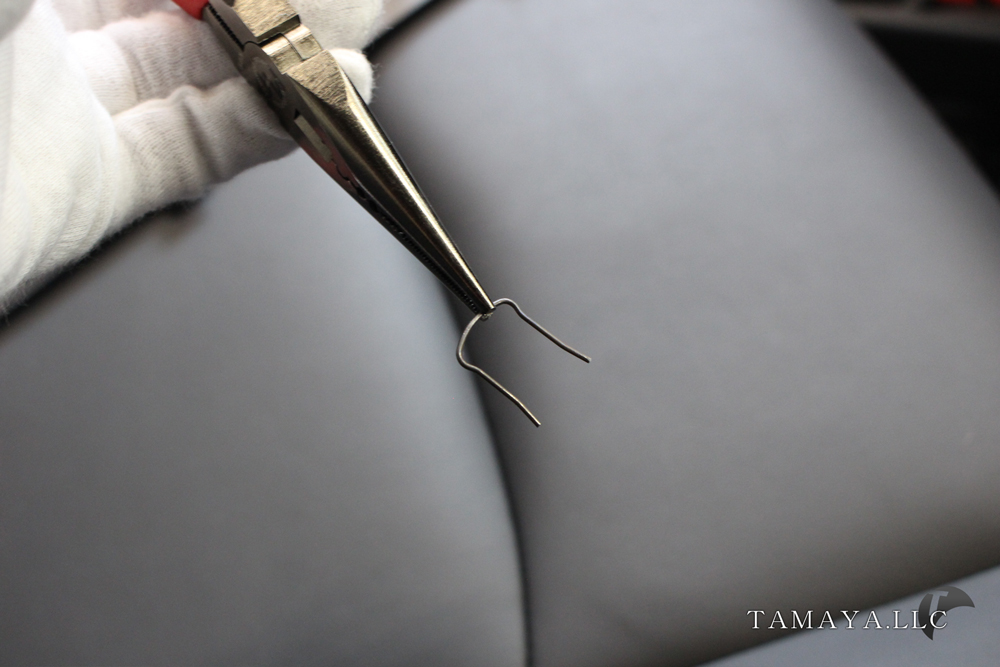

小さいので無くさないように注意。

　

　
　

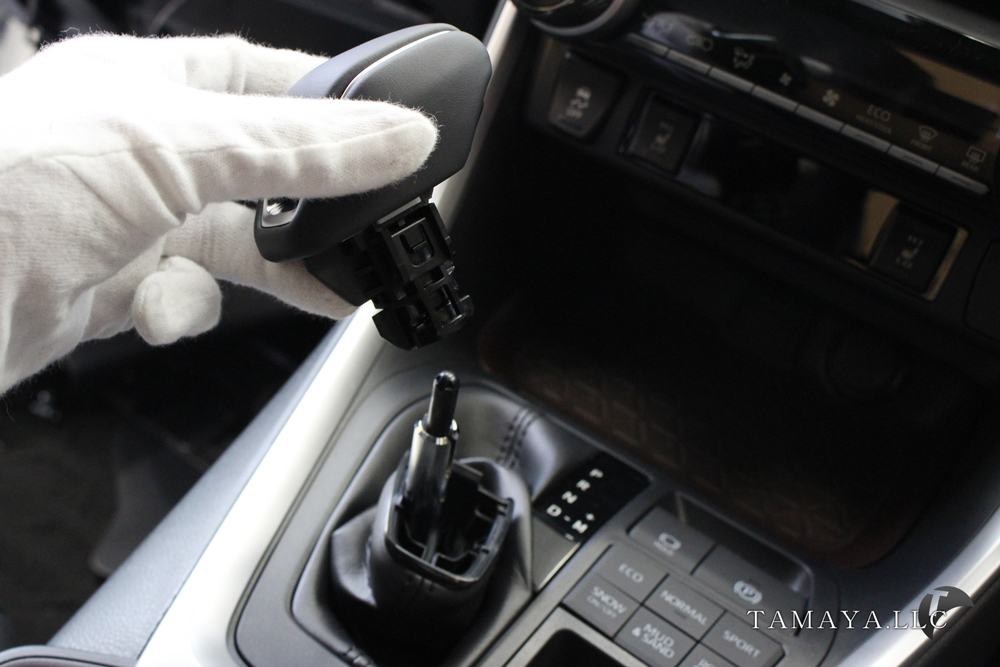

これでシフトノブが外せます。

　

　
　

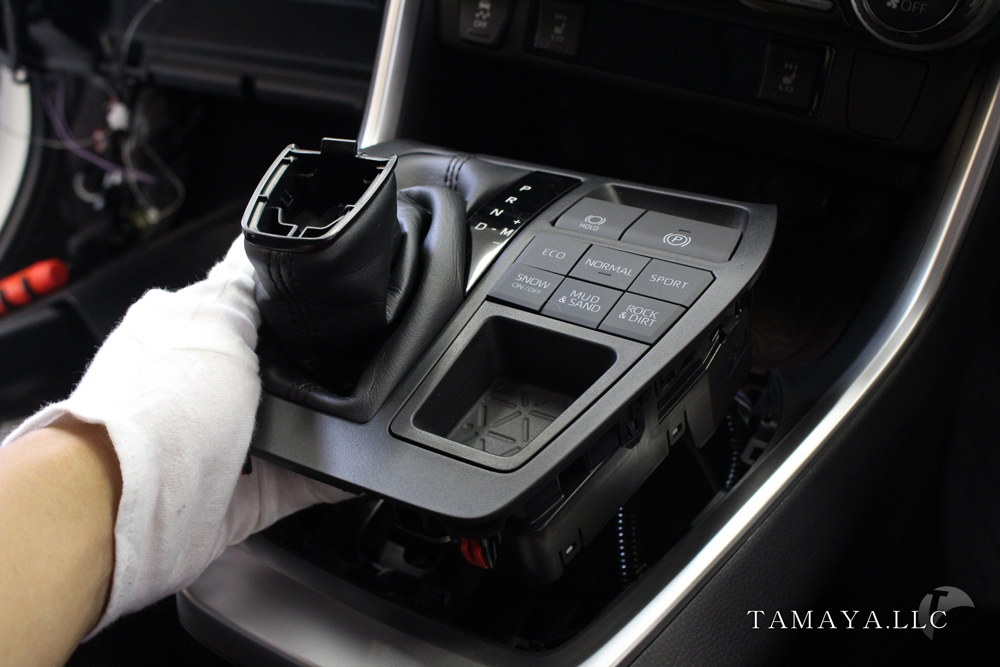

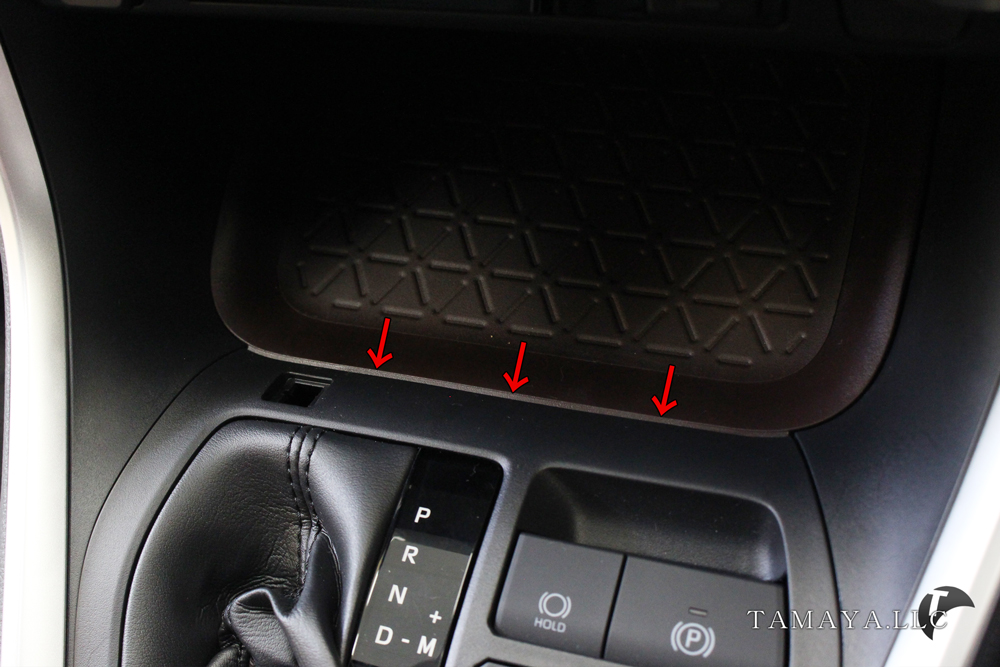

矢印部分から、内張りはがしなどを使ってパネルを浮かします。

　

　
　

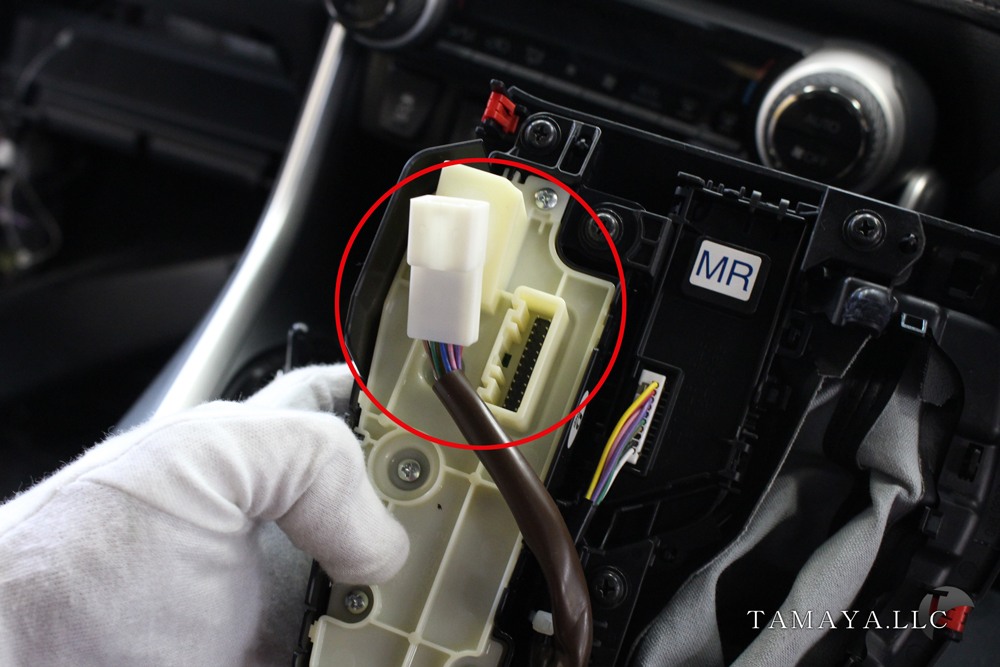

パネル裏のコネクター2箇所を外します。

　

　
　

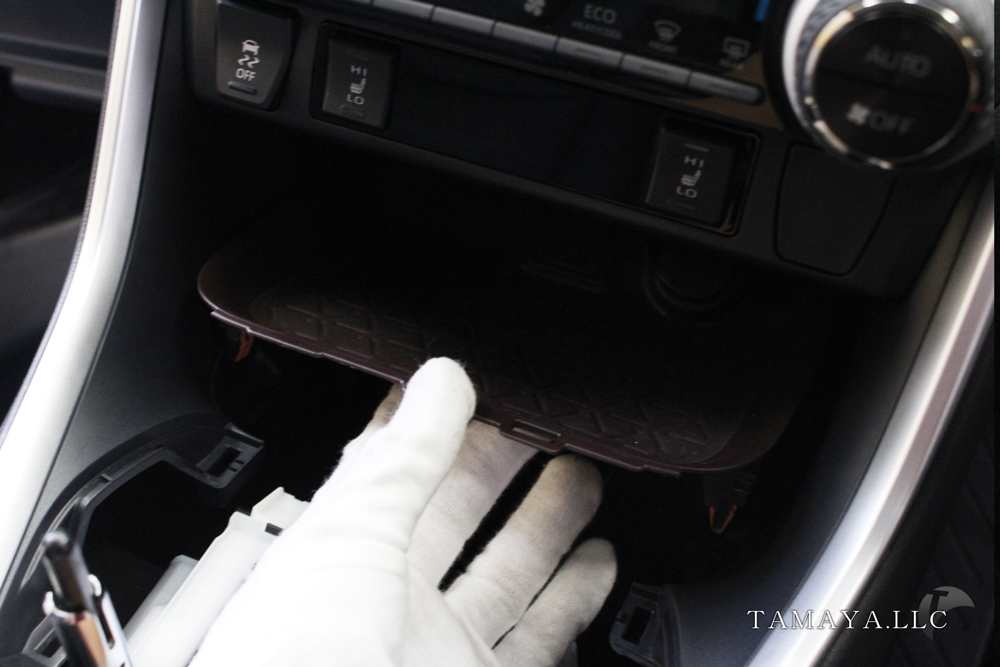

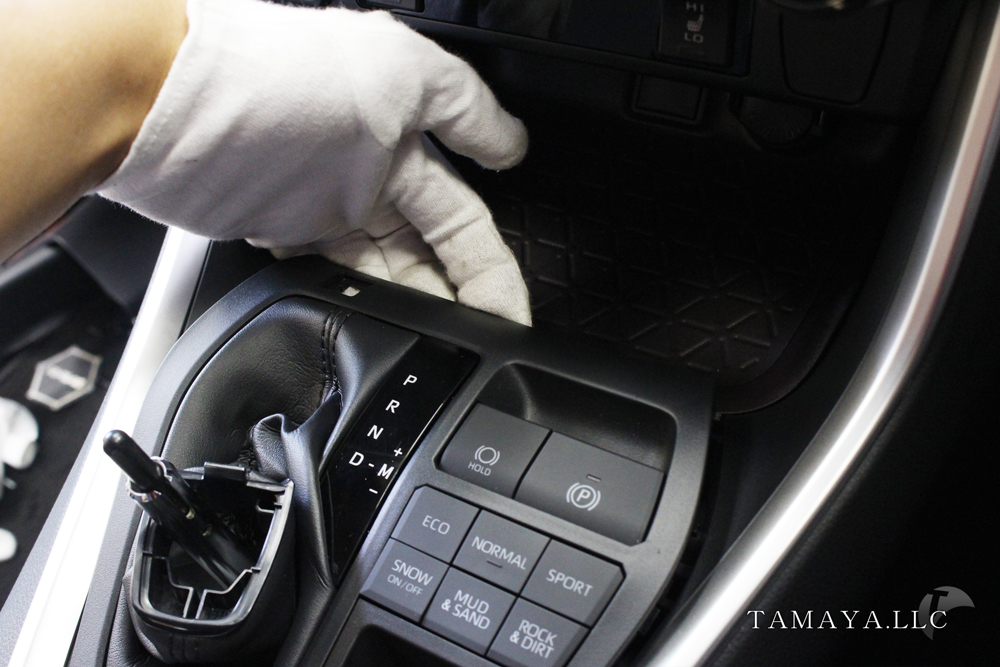

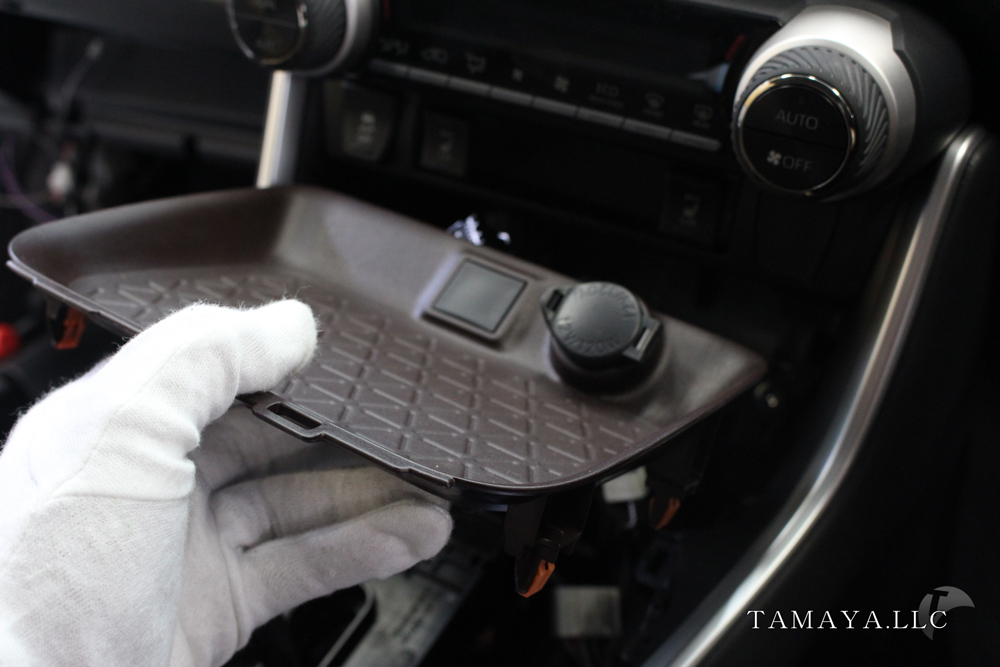

小物入れを上に引き上げて外します。

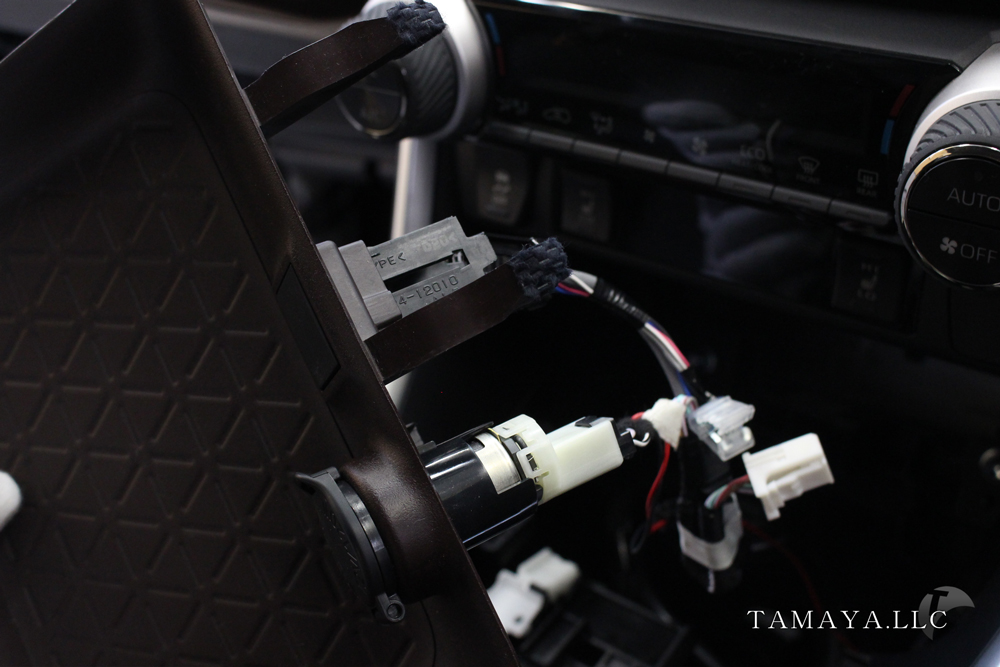

シガーなどのコネクターを外す。

　

　
　

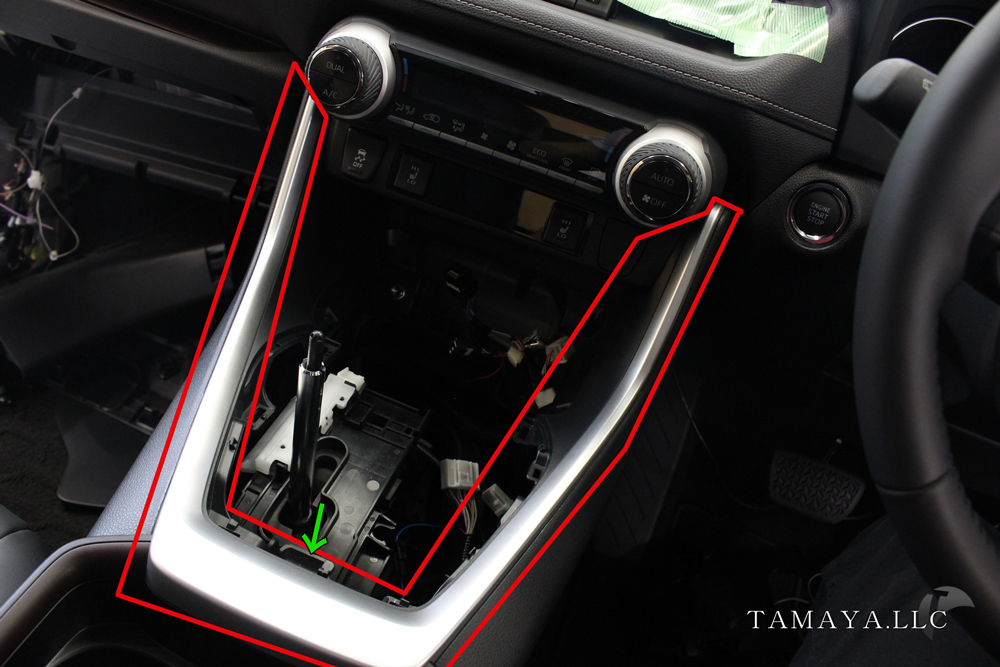

シルバーの枠を外します。

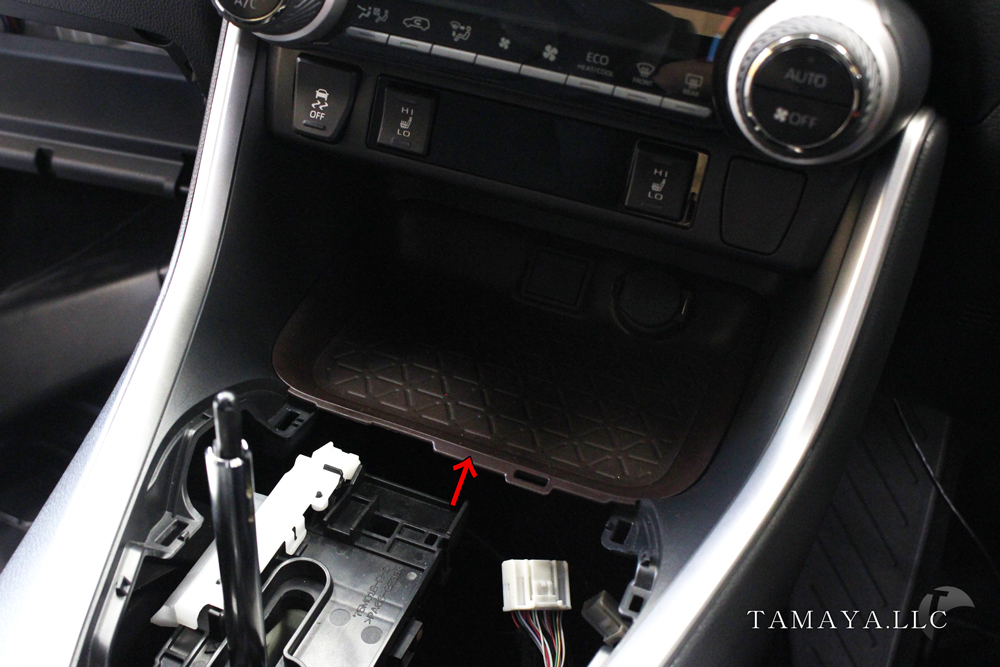

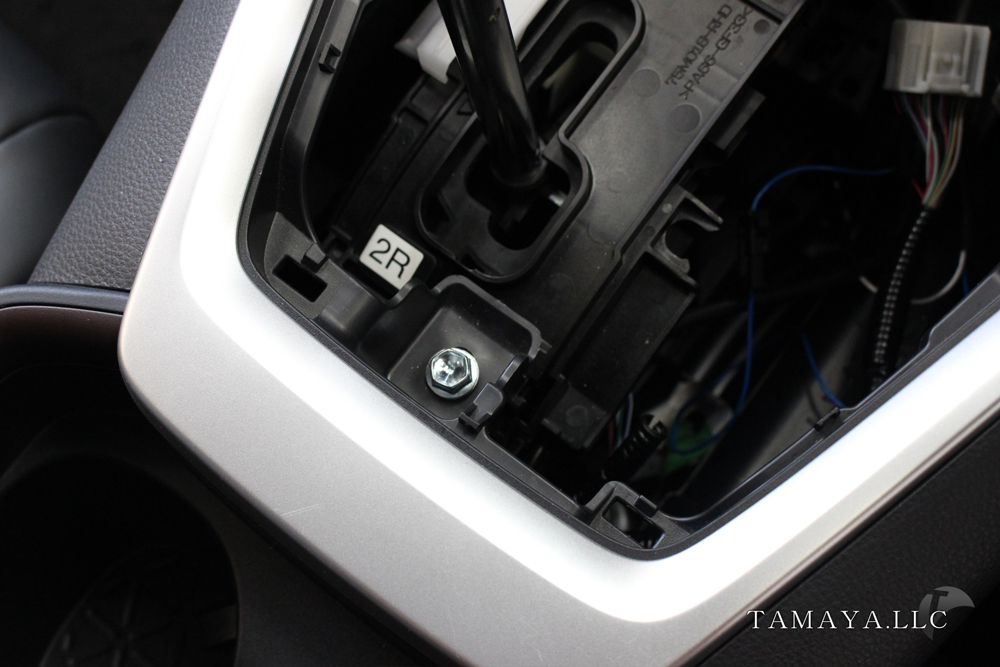

矢印部分にビスが1箇所ありますので外して、手前側を浮かします。

　

　
　

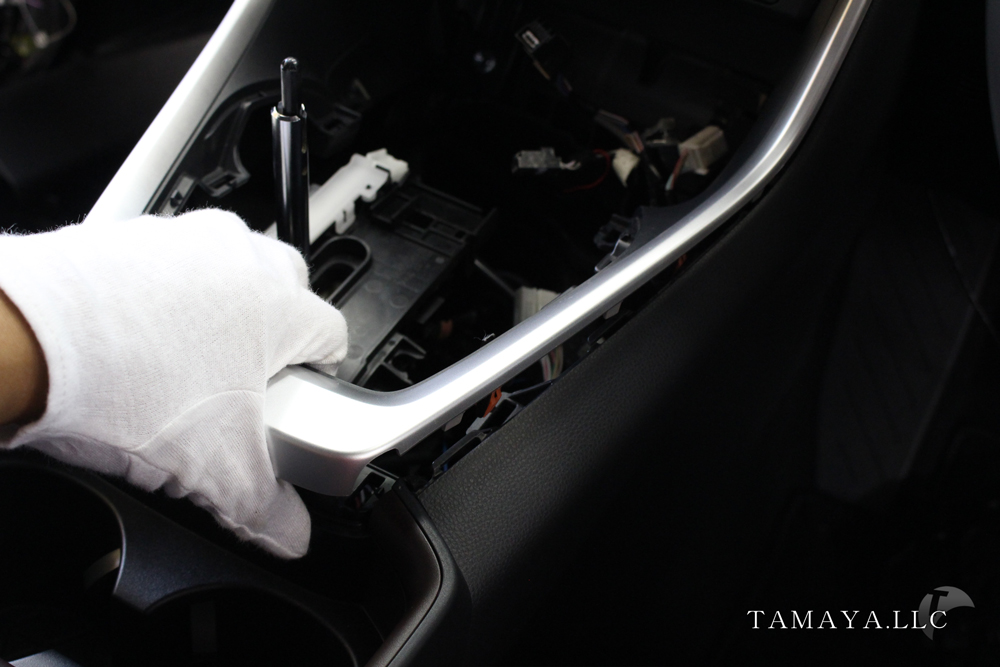

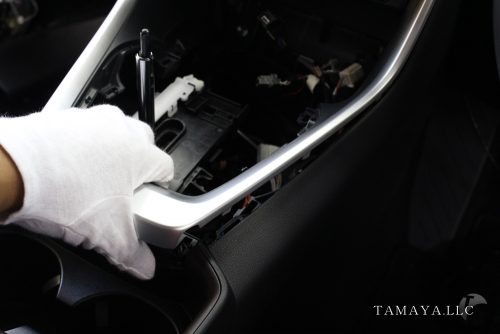

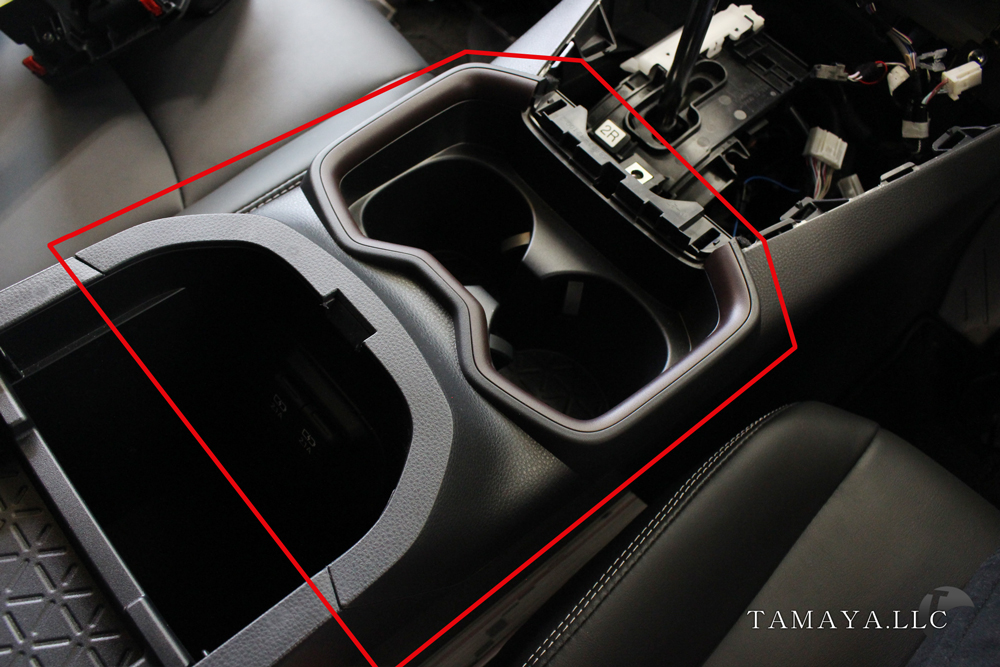

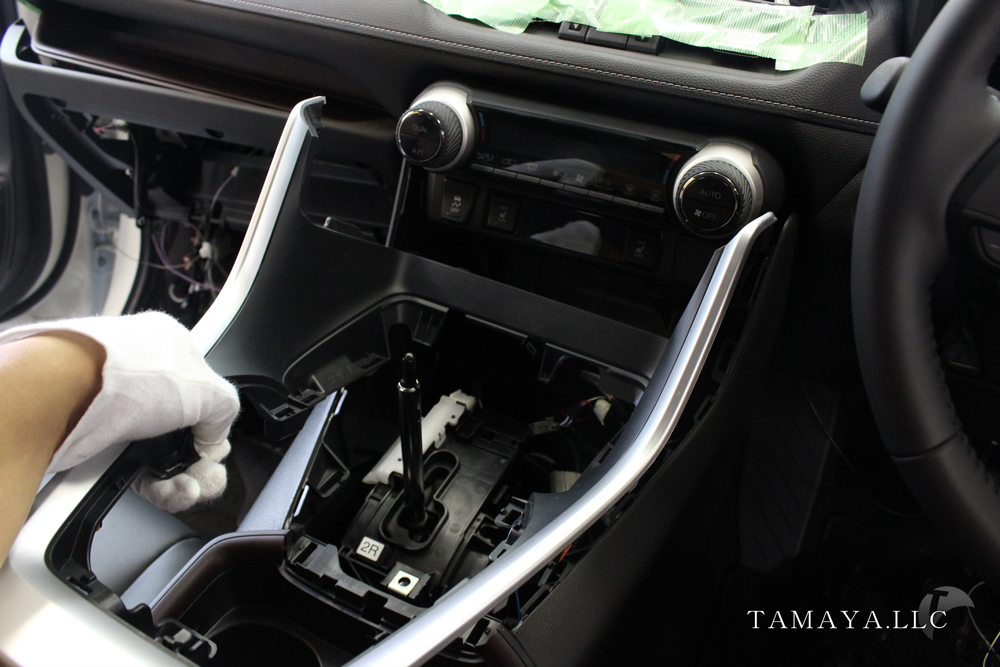

後方へ向けて引き抜きます。
撮影しながら進めているので画像では片手ですが
必ず両手でゆっくりと引き抜くように作業してください。
エアコンダイヤルの横面などは擦れやすいので
養生テープを貼ったほうが安全です。

　

　
　

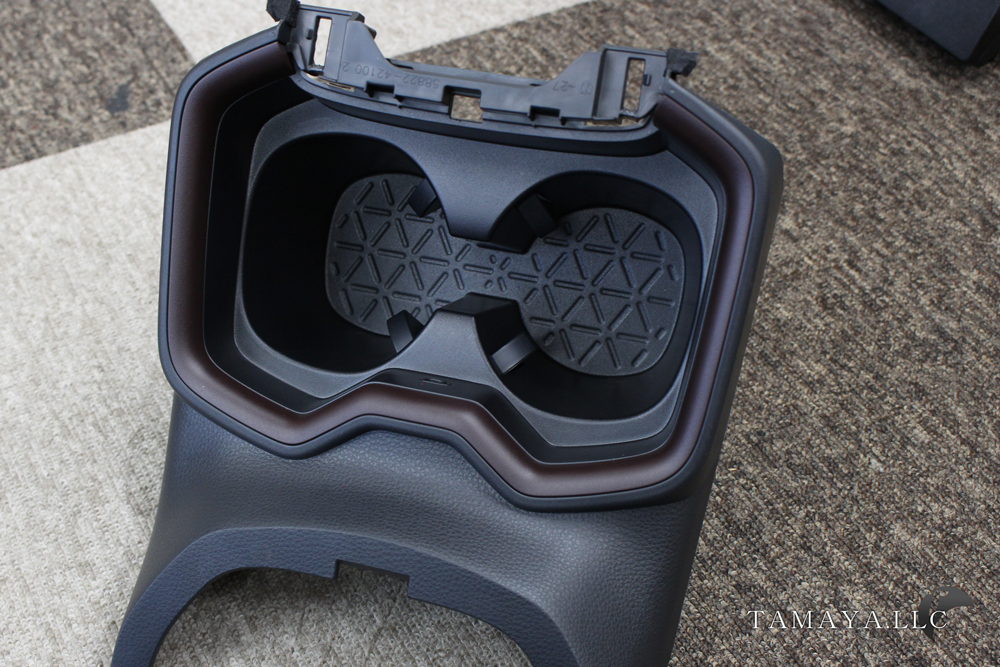

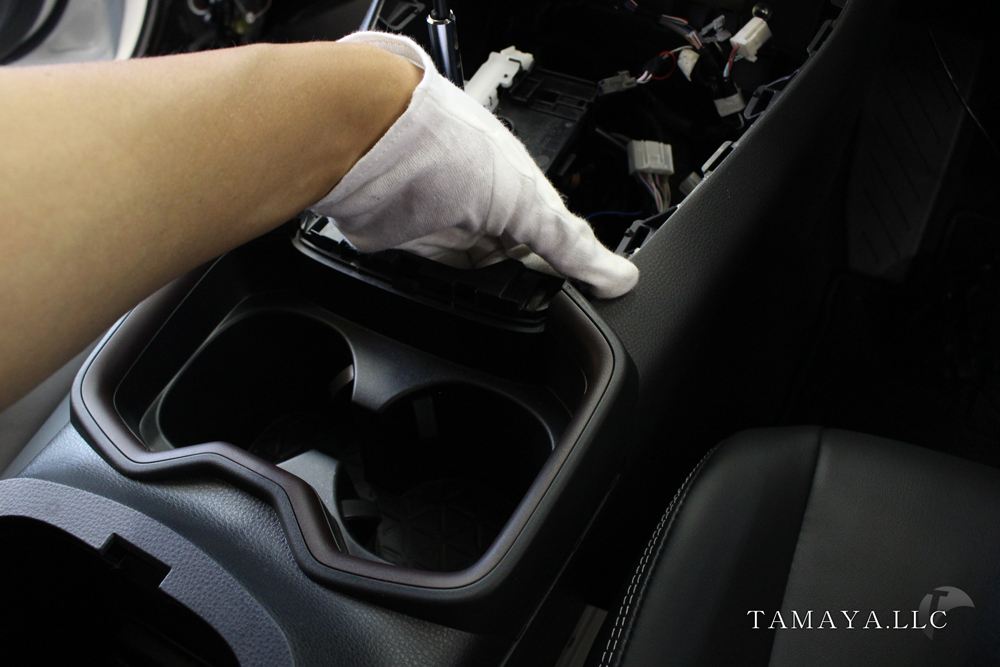

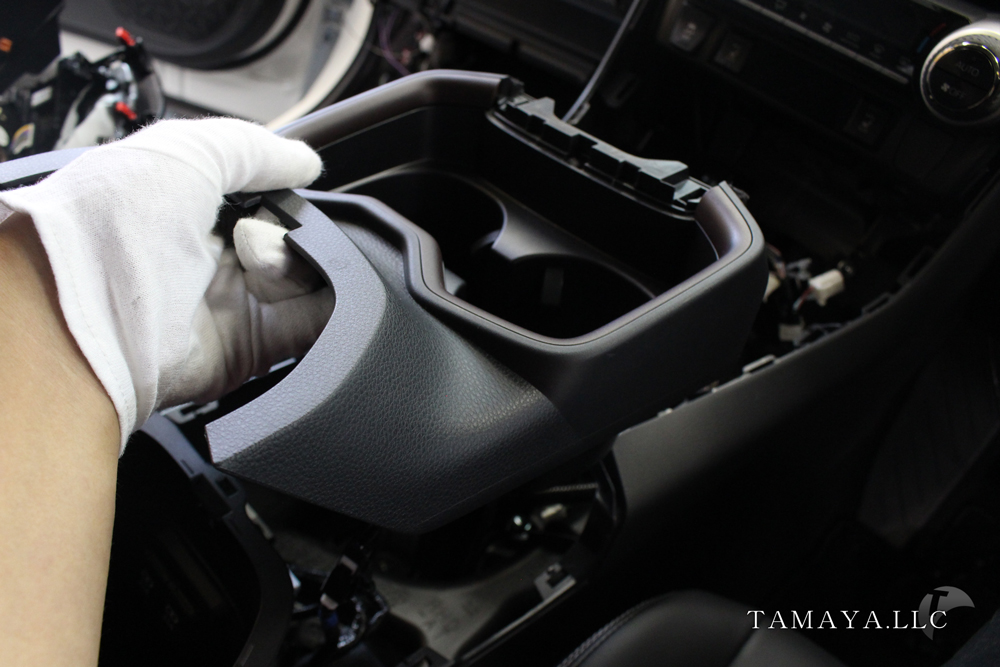

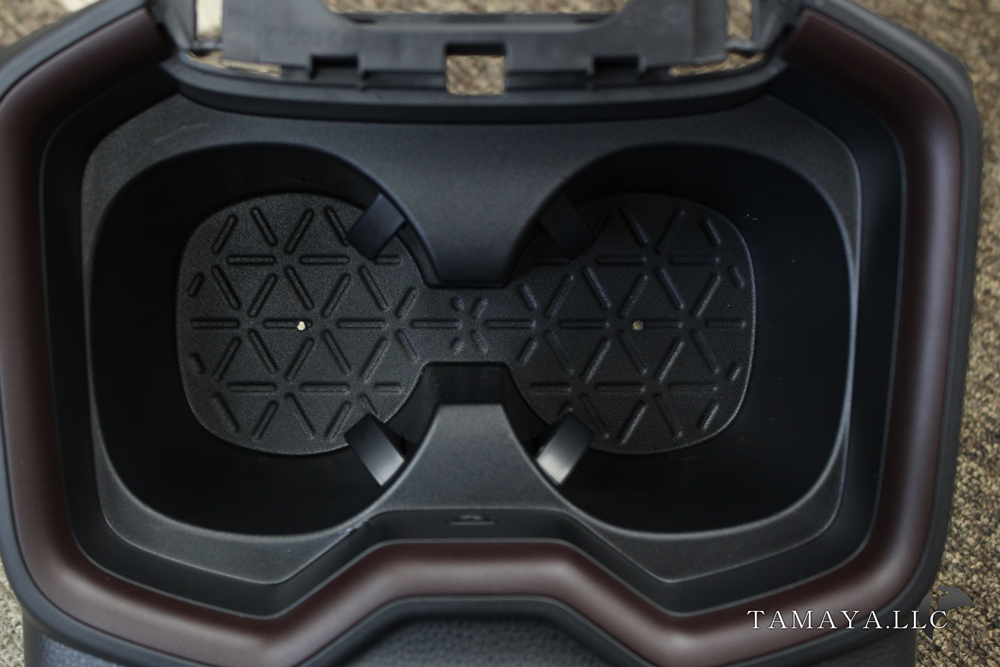

カップホルダー部分を上に浮かして外す。

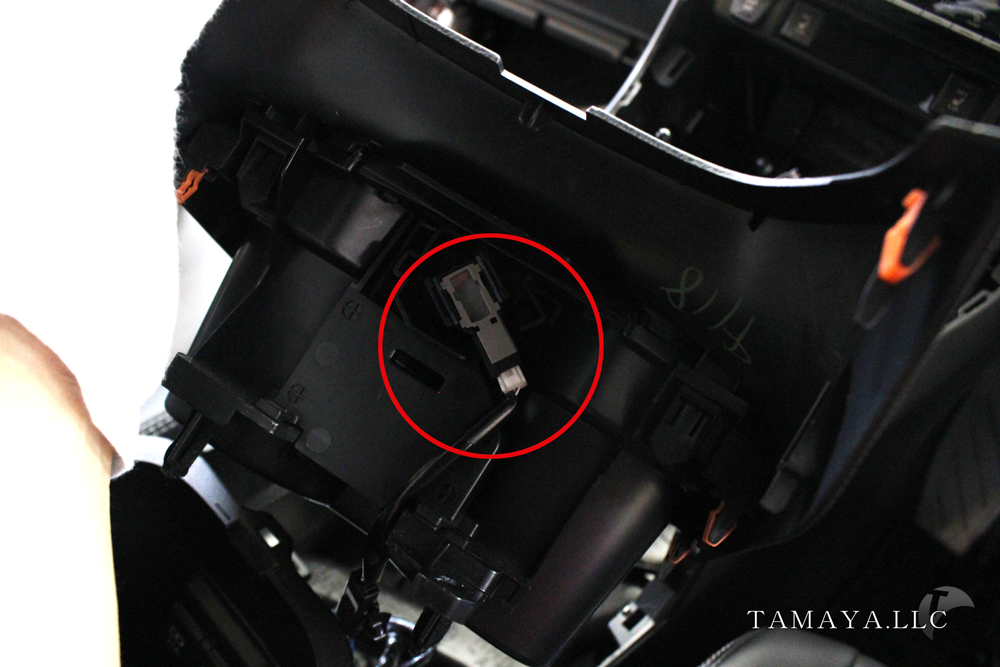

グレードによってはコネクターが付いていますので外してください。

　

　
　

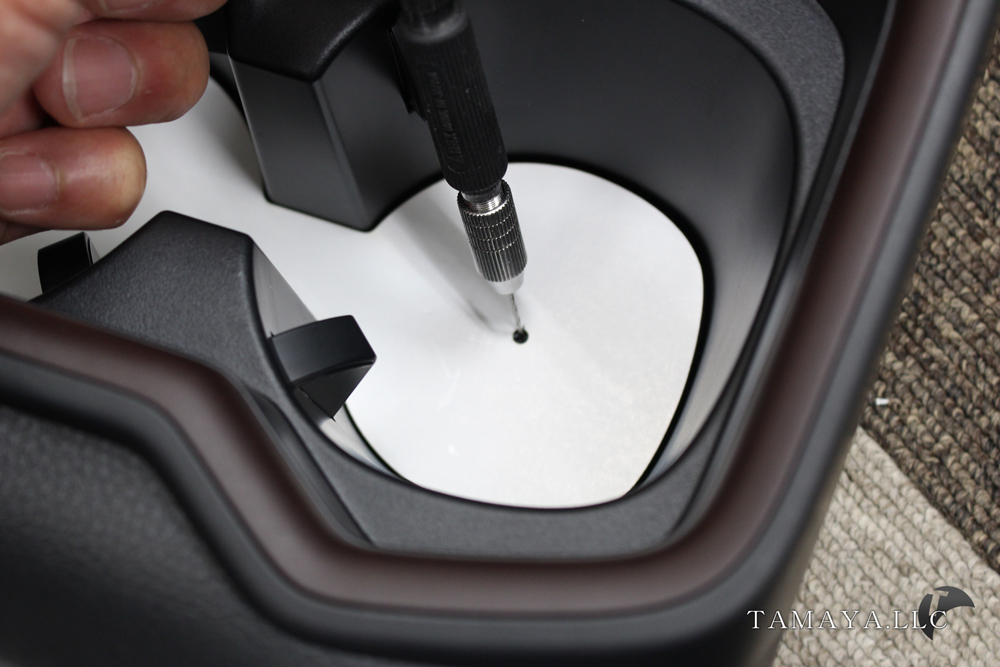

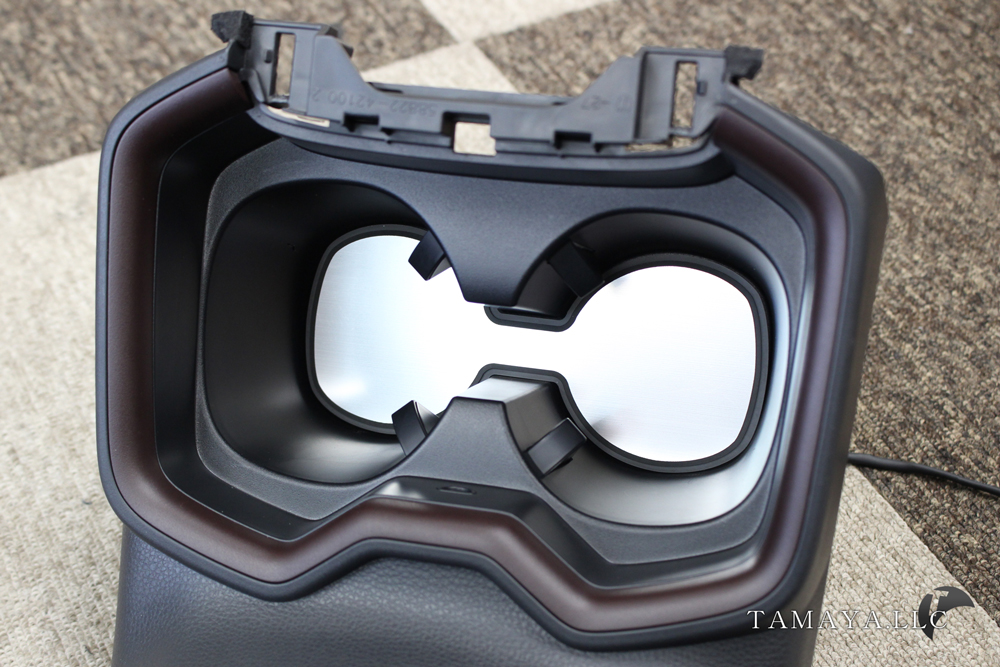

外したカップホルダー底面へ
製品に同封されている型紙をおき

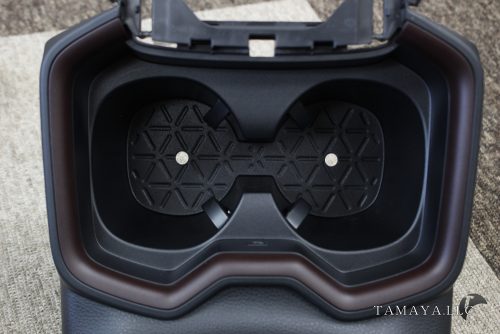

ガイドに合わせて細いドリルなどで穴を開けます。

　

　
　

カップホルダーイルミの配線に負荷がかからない程度に穴を広げ

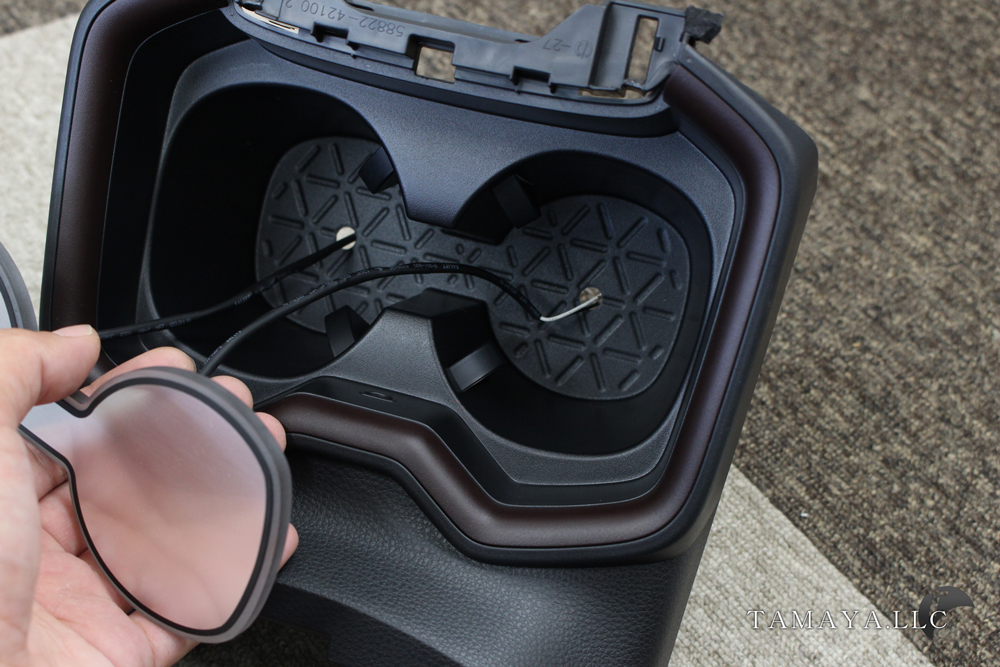

カップホルダーイルミ本体を仮置きします。

　

　
　

配線の通り具合など問題がなければ
底面をシリコンオフなどで脱脂して

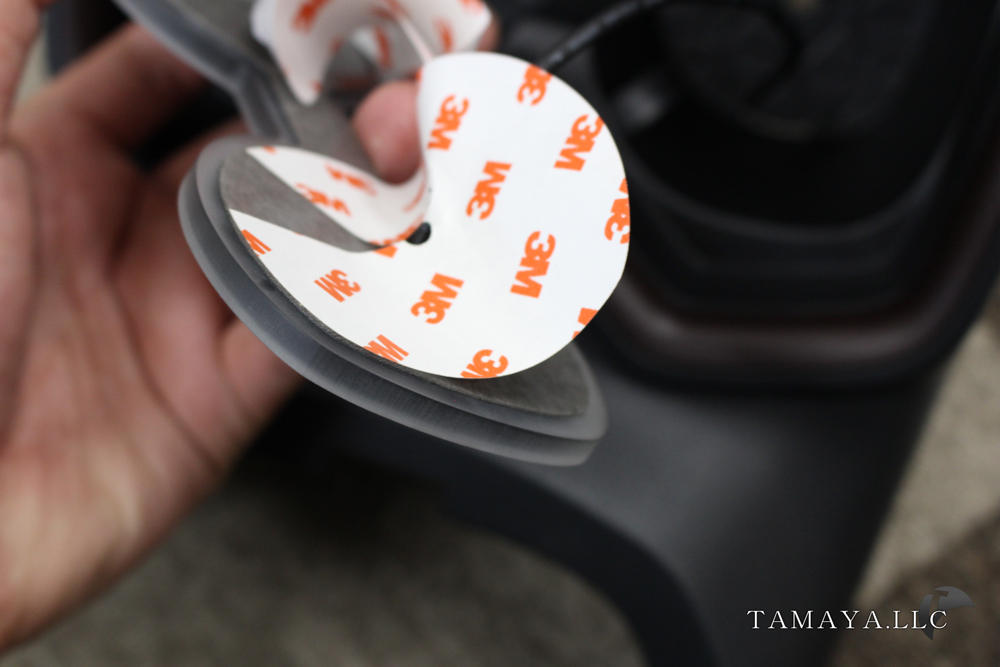

カップホルダーイルミ本体裏側の剥離紙を剥がして、両面テープで固定します。

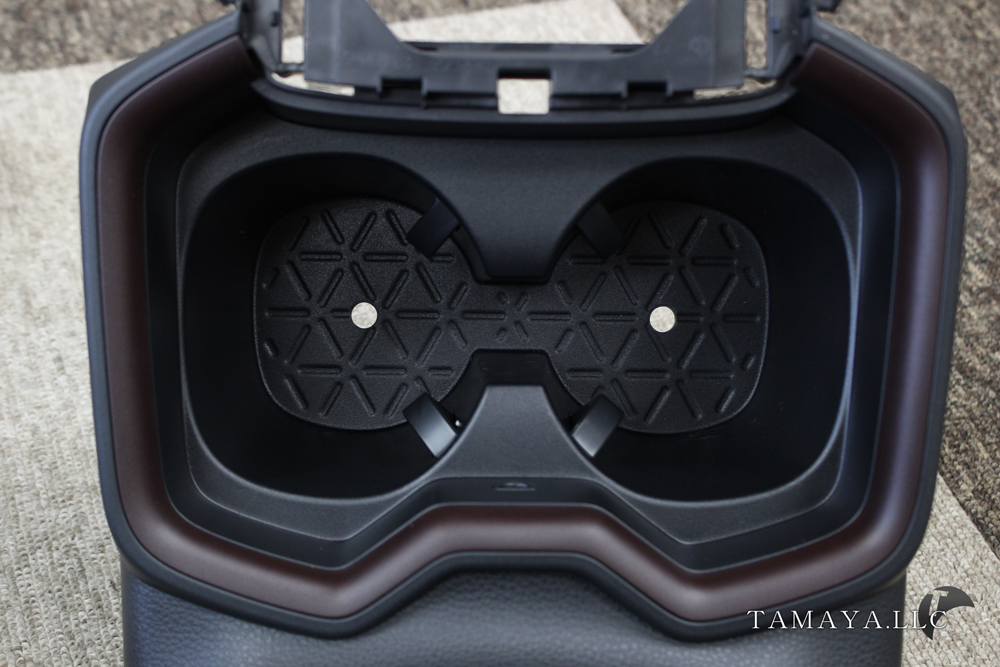

上から軽く押さえるだけで固定できます。

　

　
　

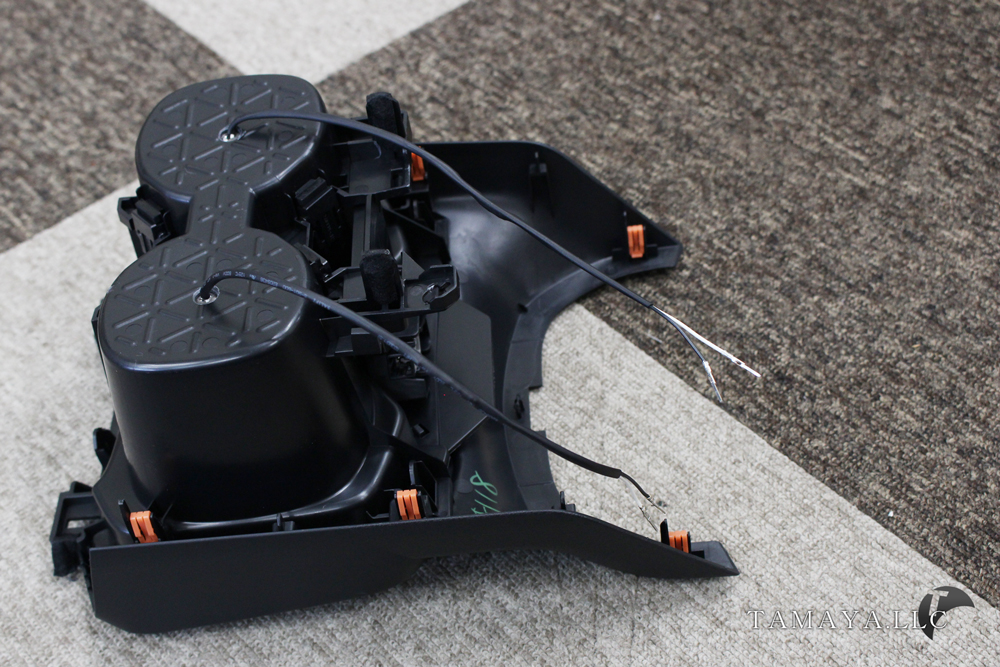

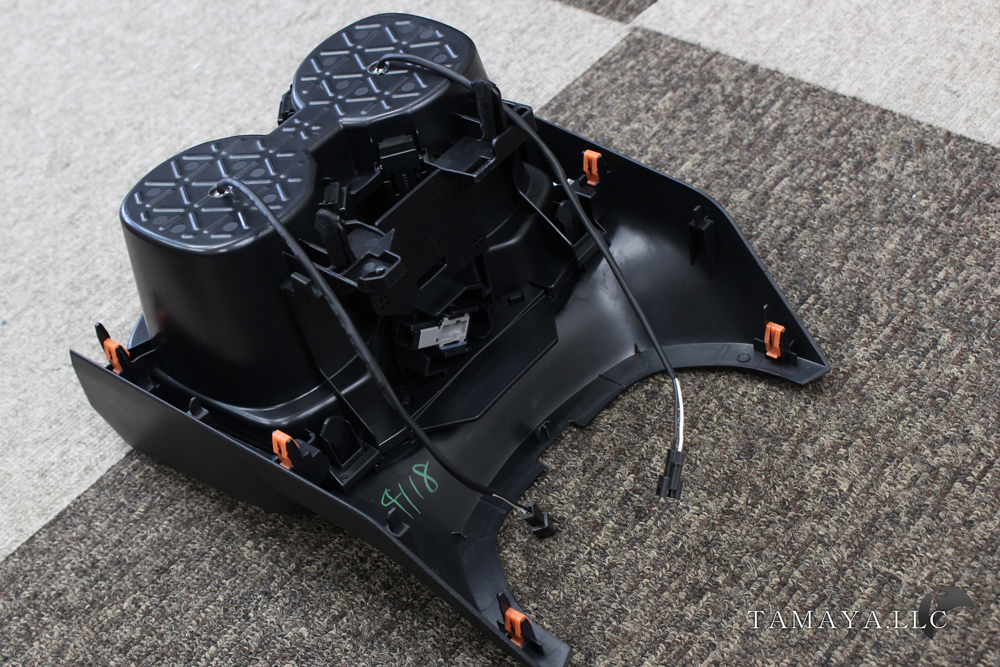

カップホルダー本体を裏返します。

　

　
　

左右から出ている配線(端子付き)へ

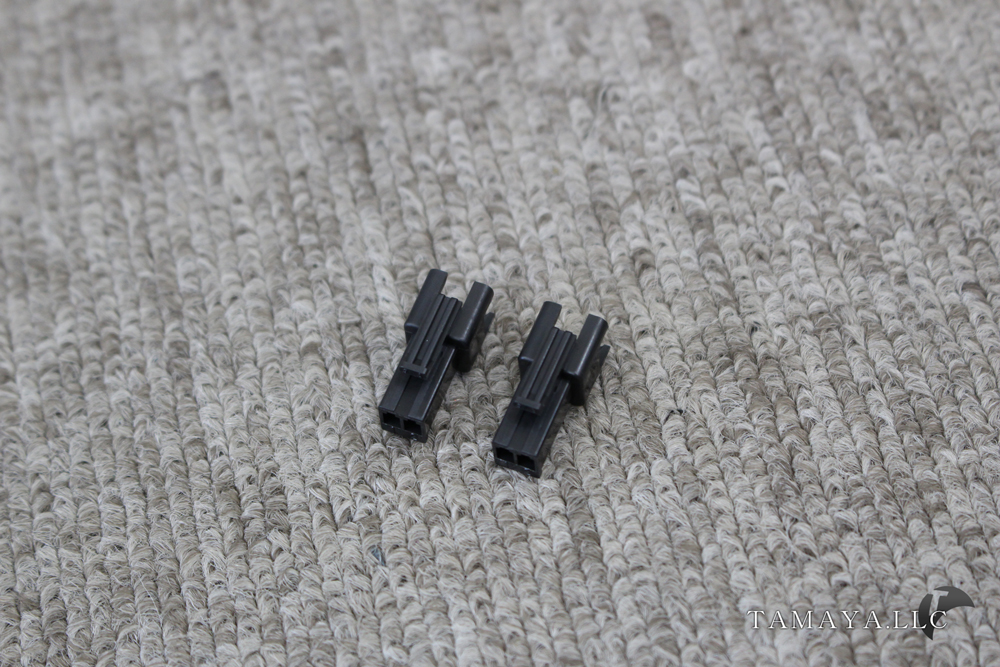

同封するコネクターを装着します。

　

　
　

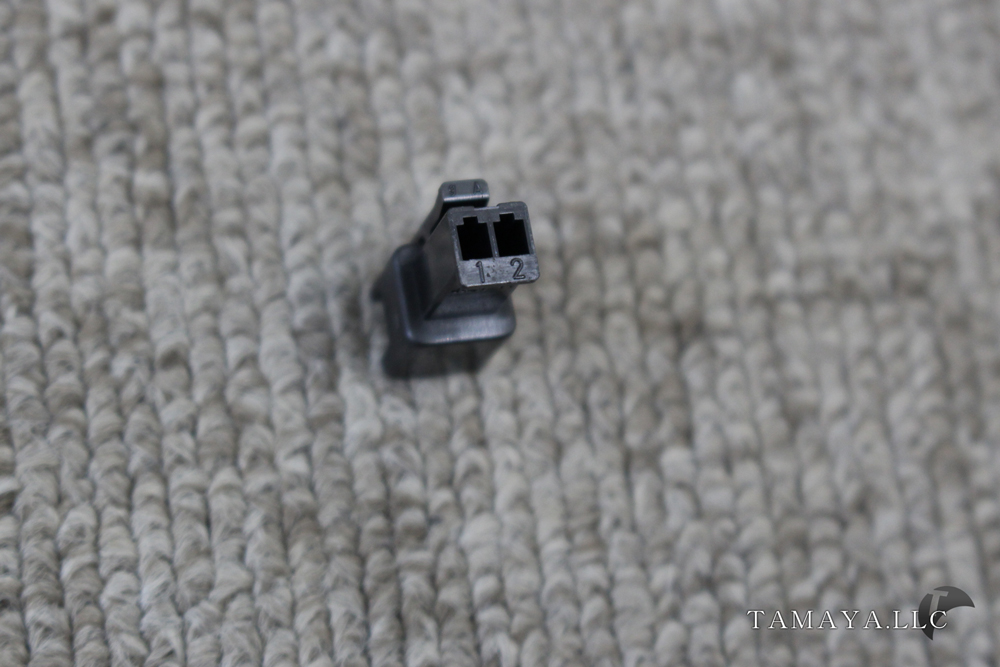

コネクターの1番へ、白配線
2番へ黒配線を差し込みます。

　

　
　

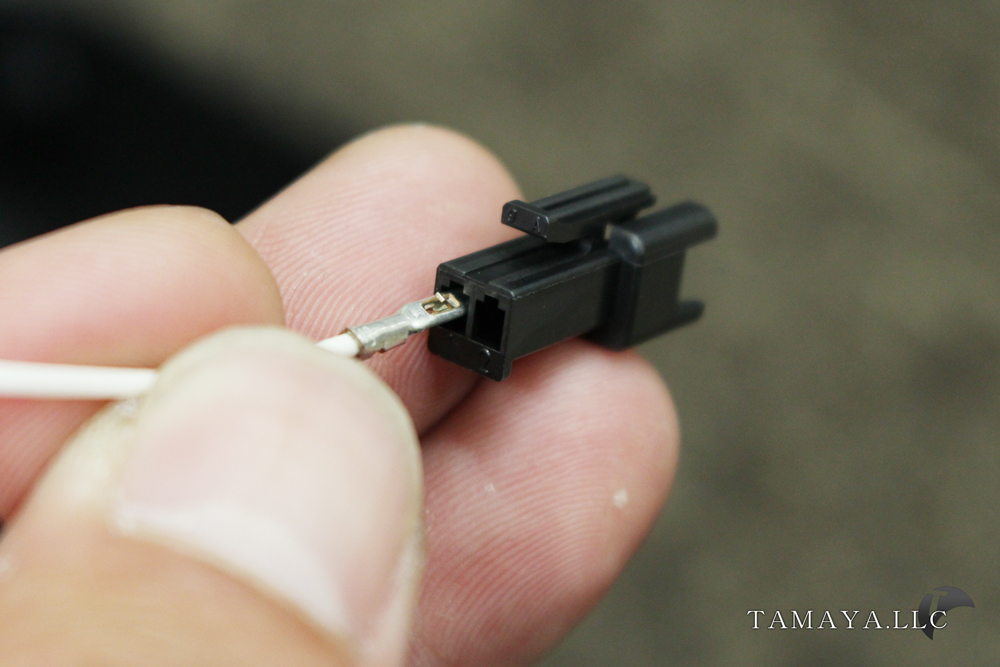

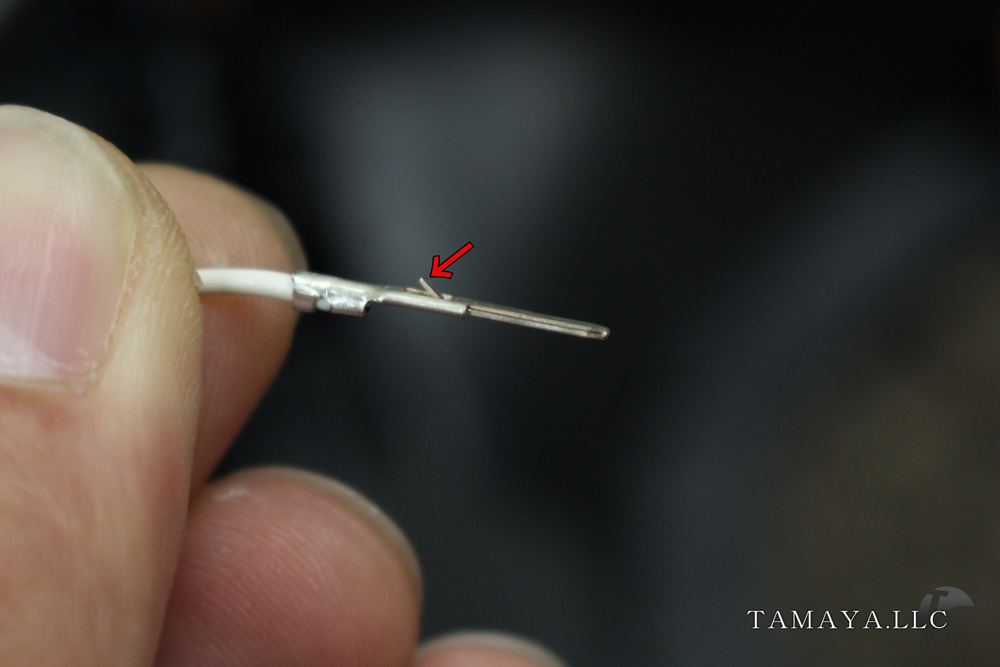

端子のピンが45度ほど起きているか確認してから差し込みます。
寝てしまっている場合は、つまようじなど細いもので持ち上げてください。

　

　
　

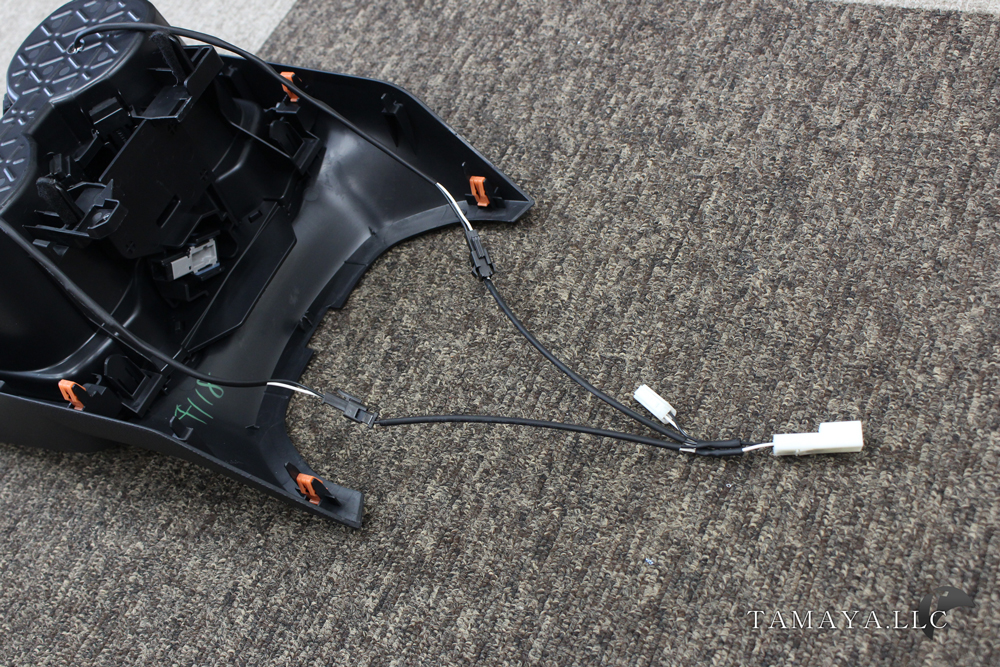

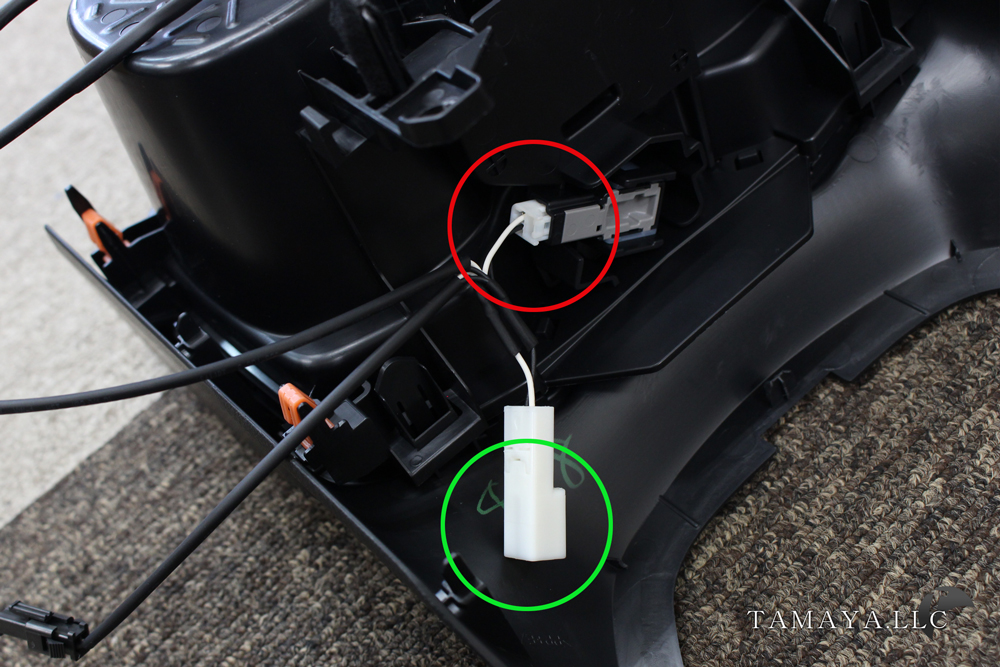

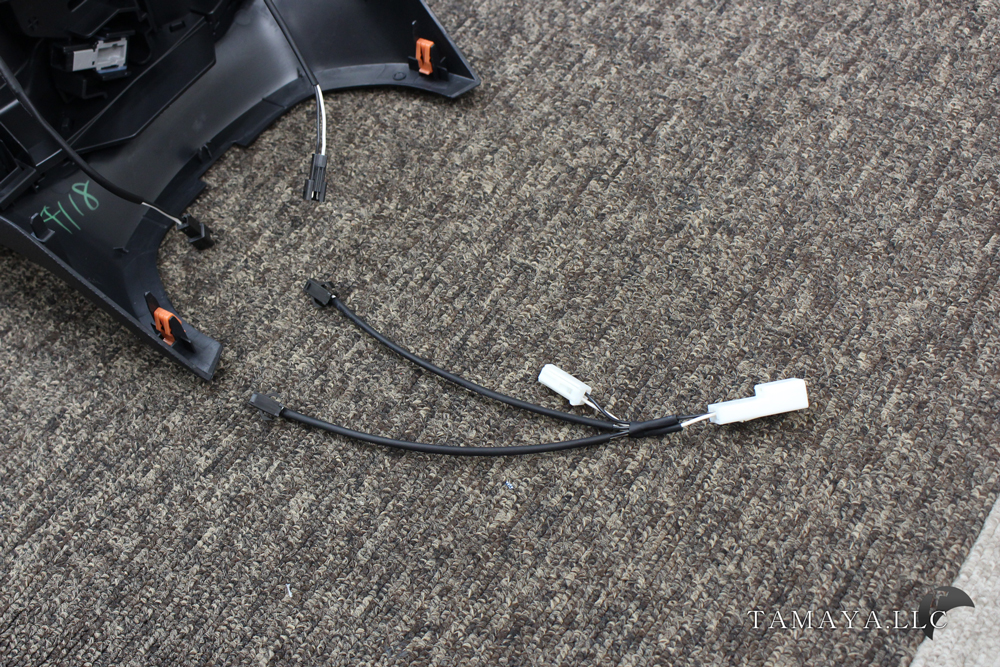

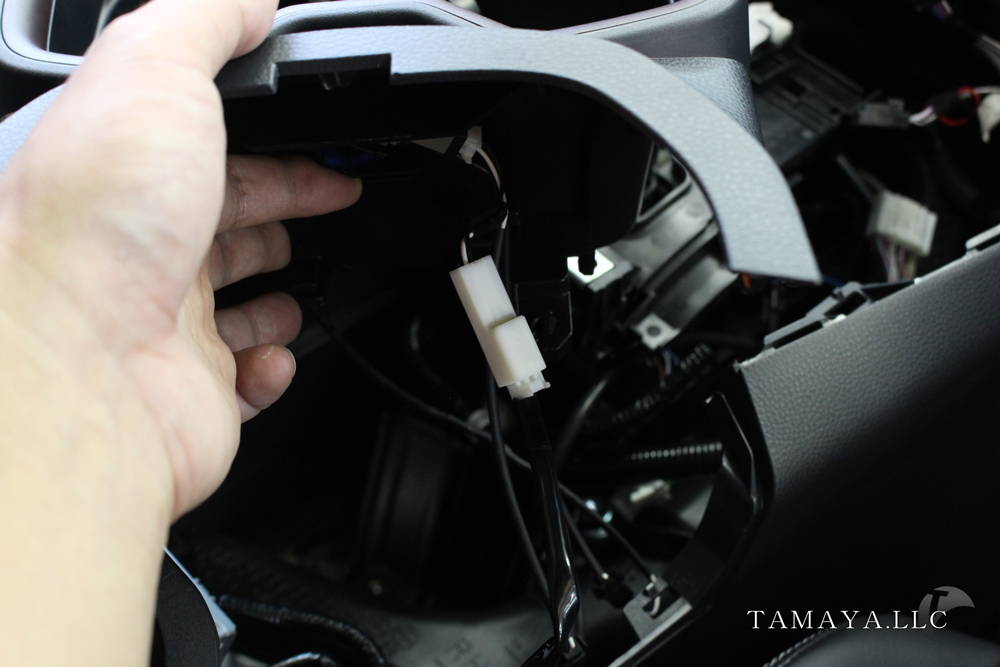

同封するハーネスを接続します。
さきほど装着した黒いコネクターと、ハーネスの黒いコネクターを繋ぎます。

　

　
　

ハーネスの白いコネクターは
コンソールイルミ搭載車の場合は、コンソールイルミのコネクターへ。
コンソールイルミ非搭載車の場合は、フットランプへ接続します。

　

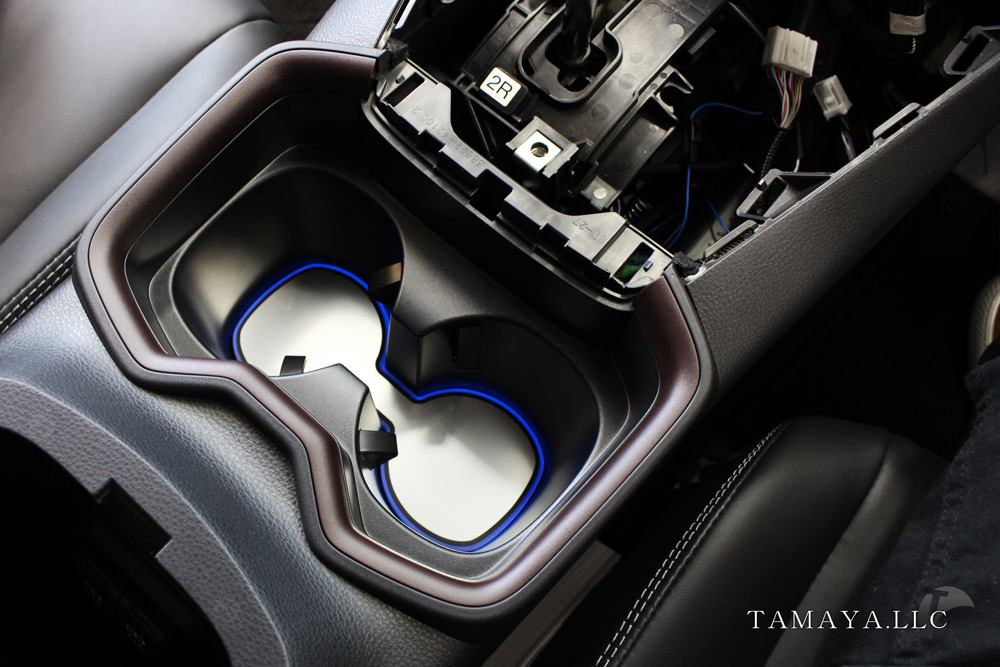

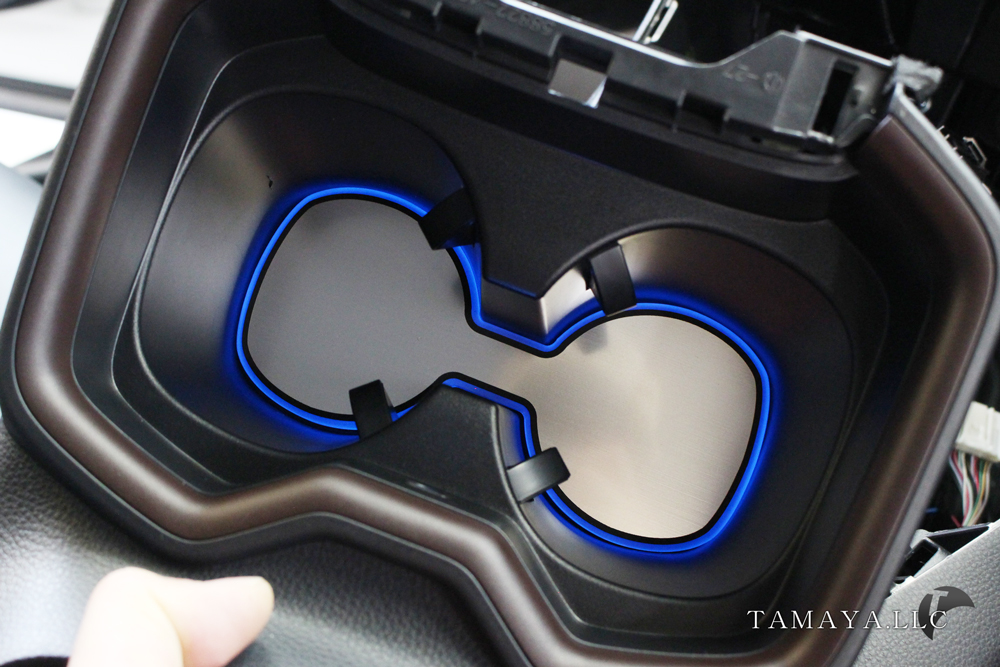

逆の手順で戻して完成です。
