レクサスUX ワイパーレス
取り付け参考手順



-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。

DIY作業=自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。

分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。



当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。






-取り付け手順-

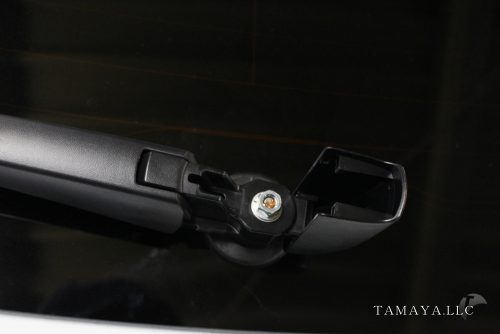

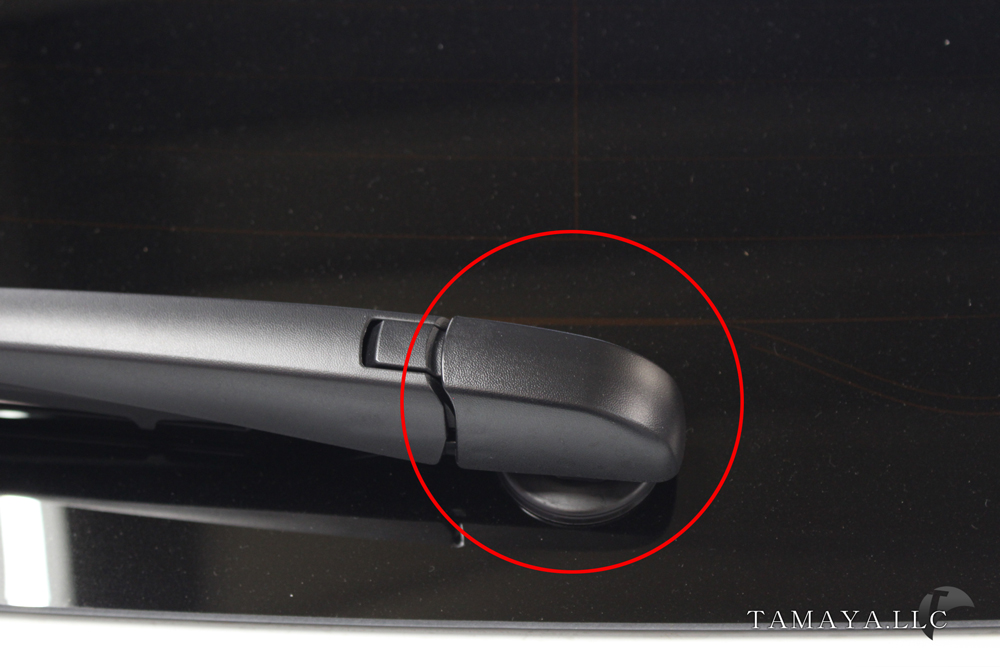

ワイパー根元のカバーを外し、ナットを外し
ワイパーを引き抜きます。

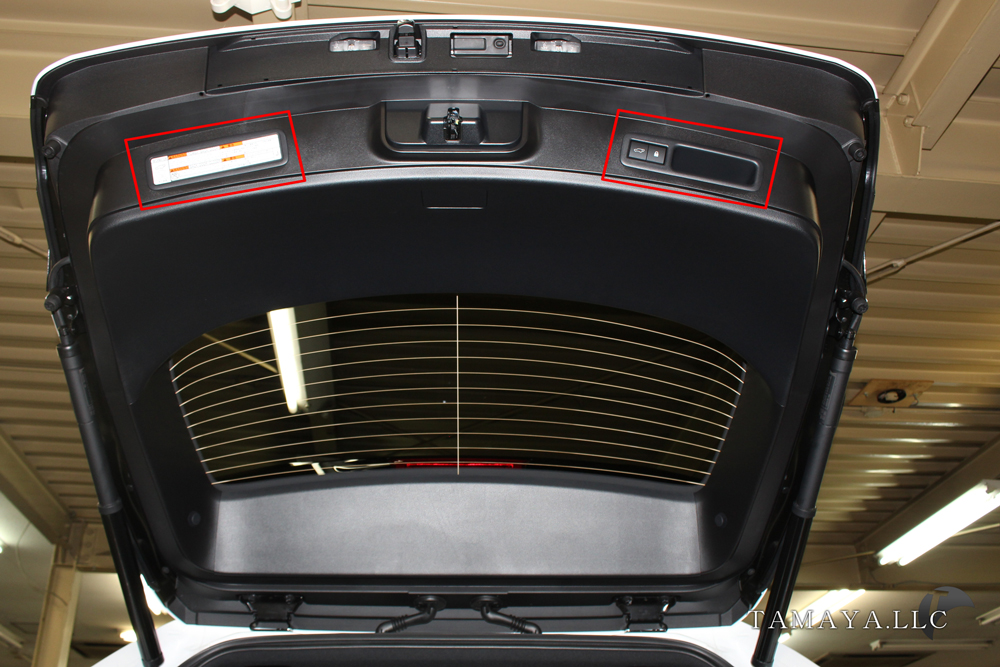

バックドアの内張りを外すために
赤枠のパネルを外します。

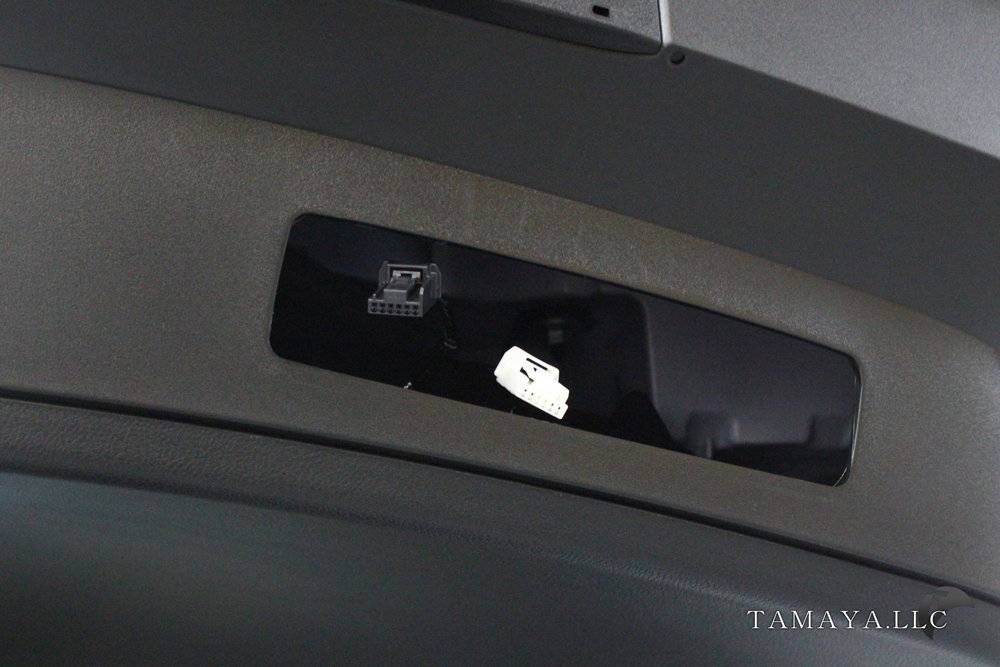

スイッチのコネクターも抜いておきましょう。

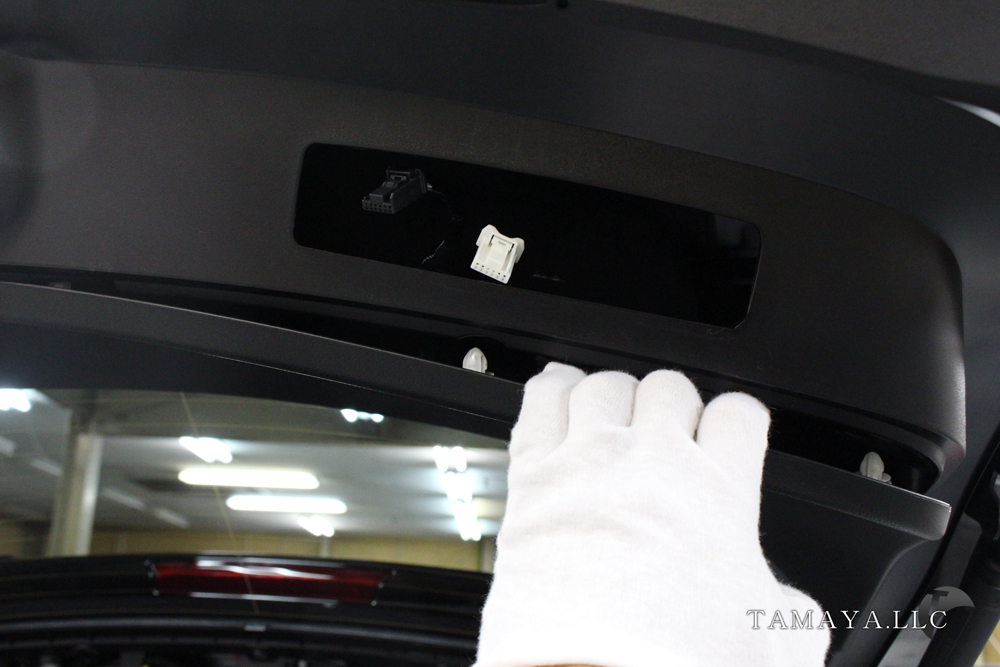

赤丸へ内張り外しなどをつかい
パネルを浮かしていきます。
全てクリップで付いているだけです。







緑枠は他のメニューと平行しているため外しましたが
ワイパーレス取り付けの際は外さなくてOKです。

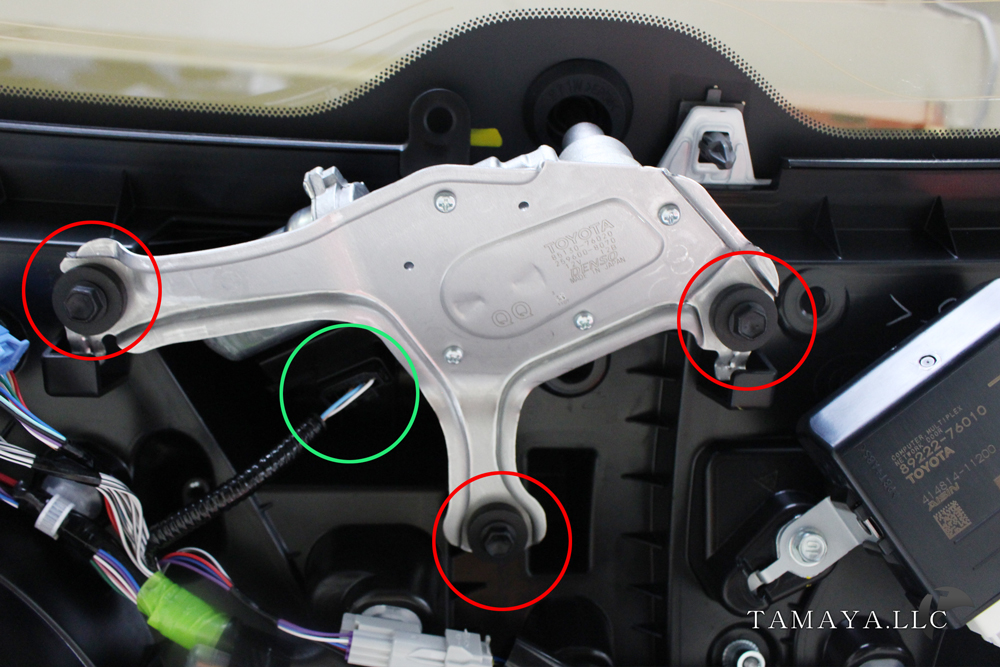

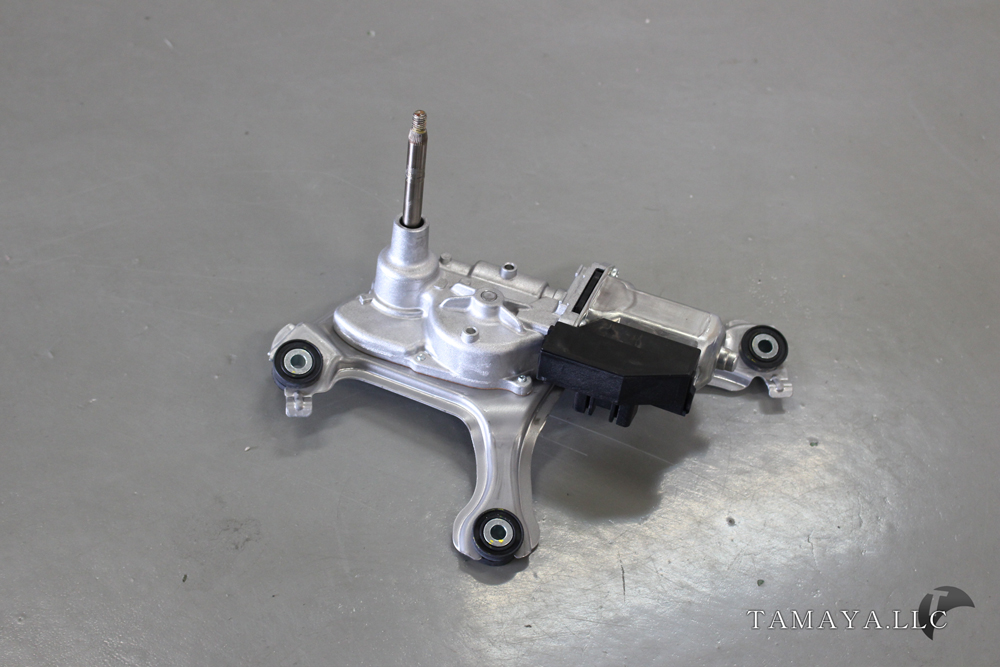

ワイパーモーターを外していきます。
赤丸ビス3箇所、緑丸コネクターを外すと本体が外れます。

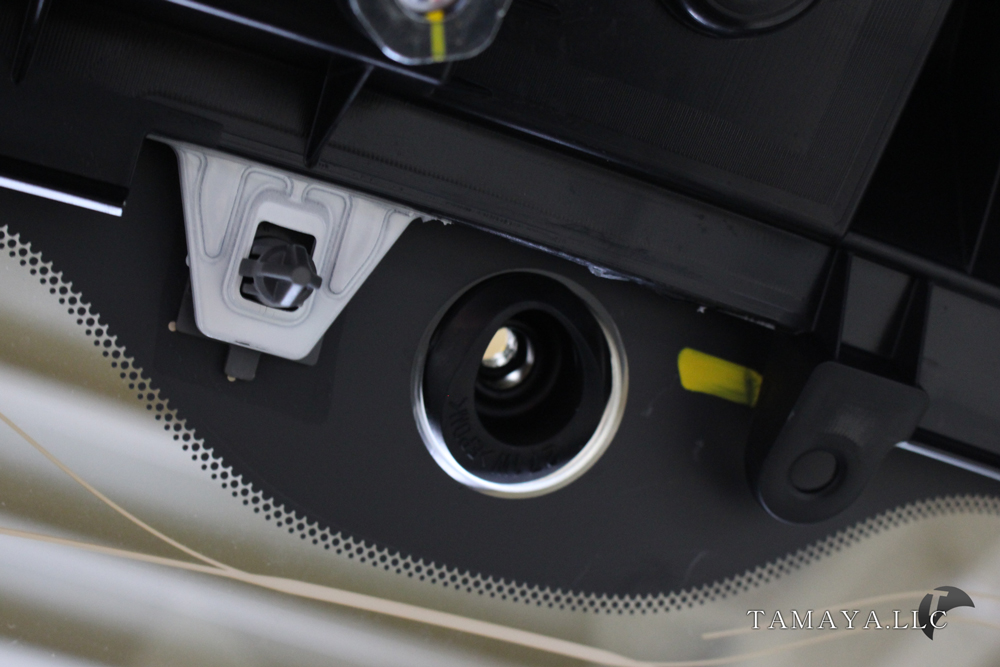

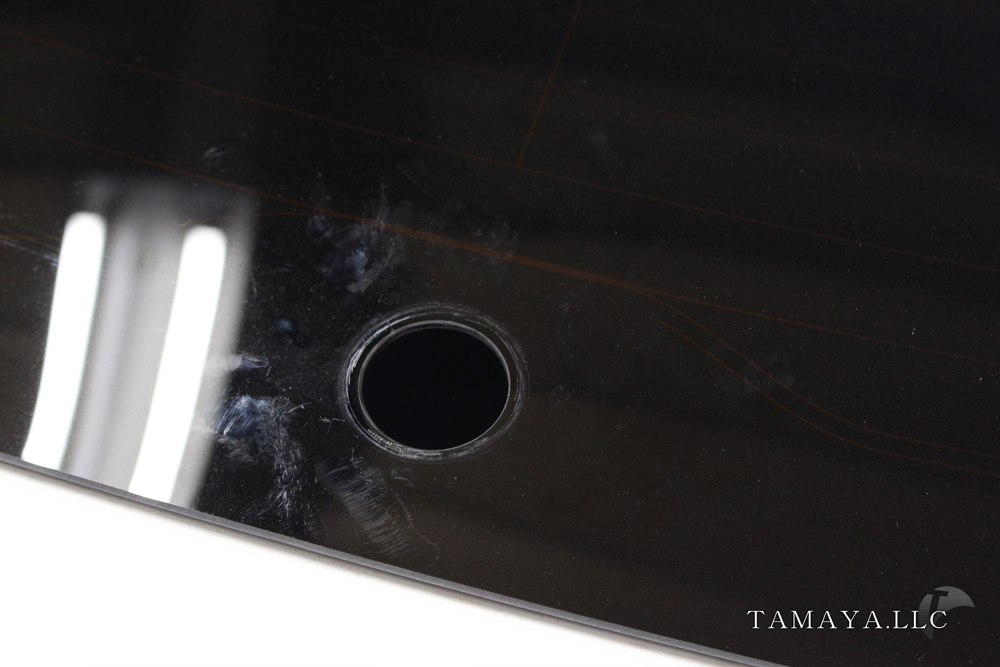

ガラスにグロメットが残りますので
これも外します。










周辺が汚れているはずなので
キレイに拭き取ってください。

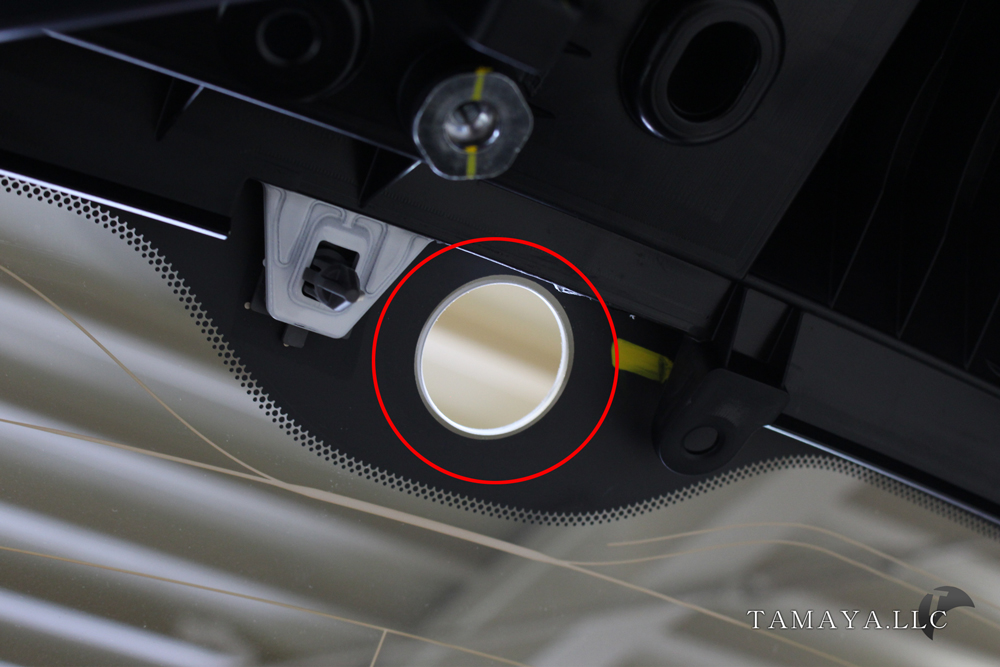

ガラスの裏側も
赤丸の範囲程度はキレイにしてください。






おまけ程度のお話ですが
ガラスの断面が白っぽくなっていますので
ここを油性ペンなどで黒に塗っておけば
仕上がりがよりキレイになります。
※塗りたくない方は塗らなくてOK

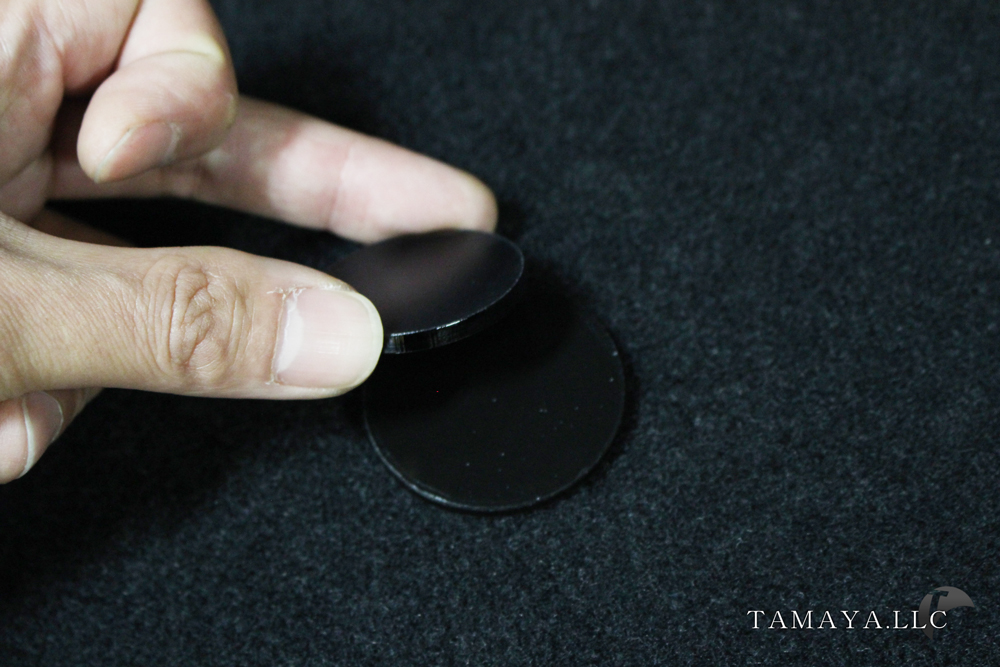

ベースパネルの両面テープ剥離紙を剥がし
鏡面パネルの裏面(ザラザラしているほう)と接着させます。
※表面には表面とシールを貼っていますが、絶対に向きを間違えないでください

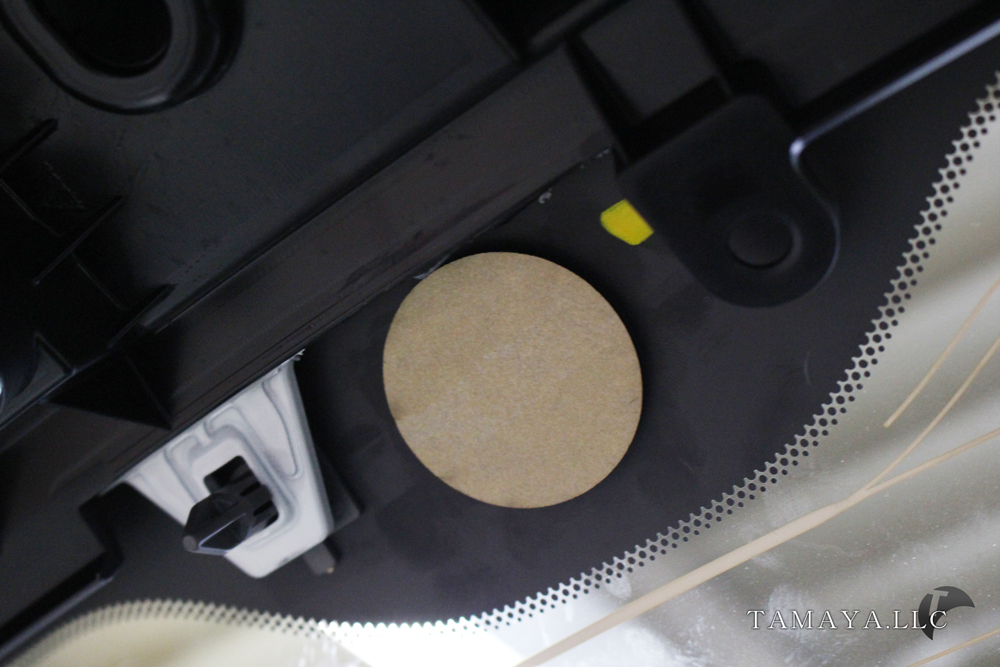

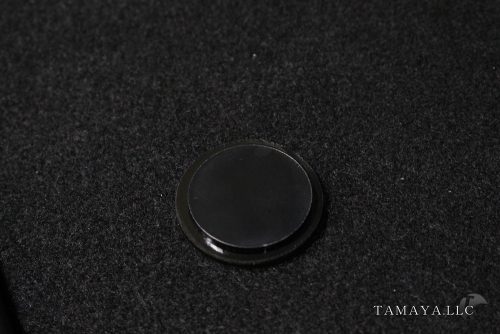

貼り合わせたパネルを
ガラスの裏側から装着します。
しっかりと接着するように押さえてください。
※あくまでもガラスなので加減に注意

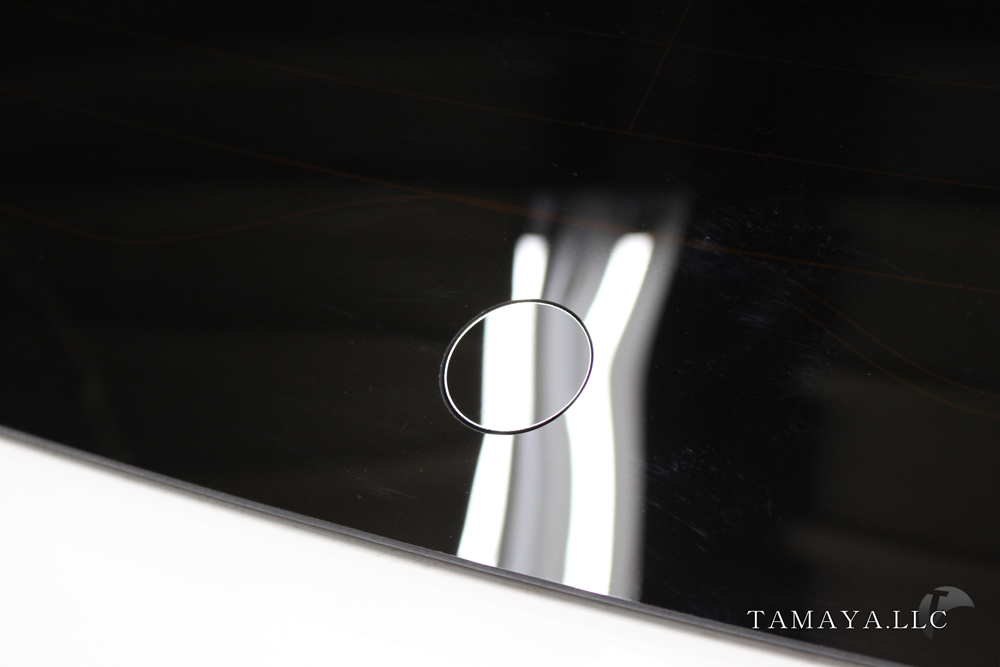

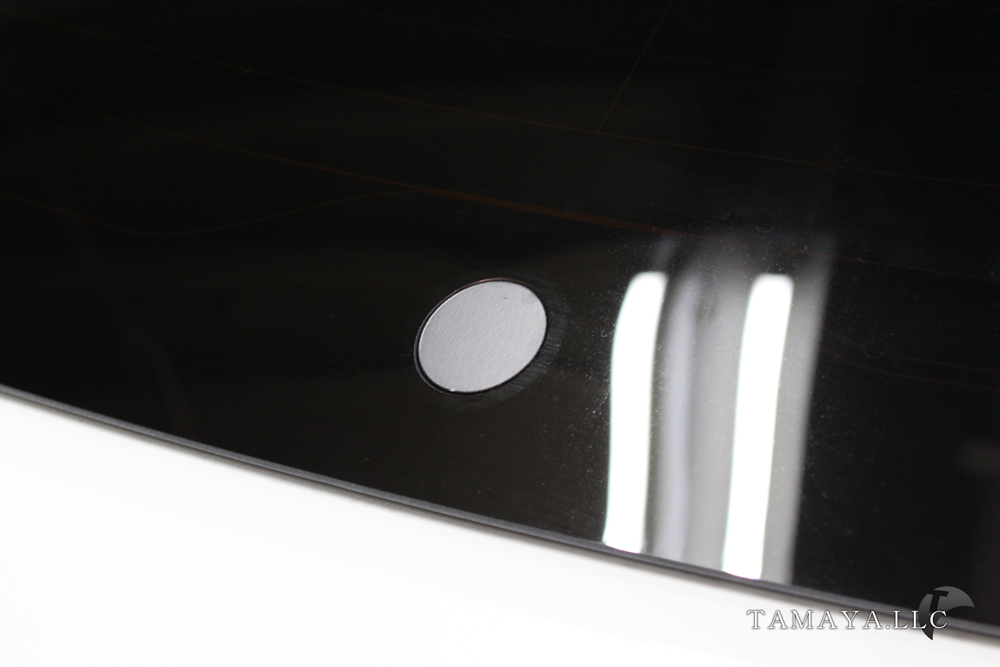

鏡面パネルの表面の保護紙を剥がします。







超強力両面テープなので
外そうとしなければ外れませんが
万が一の脱落、水漏れ対策も兼ねて
コーキングなどを塗布することをおススメします。






これで作業は完了です。
