レクサスRX LEDバックドアパネル取り付け参考



-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。

DIY作業=自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。

分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。



当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。



-取り付け手順-

バックドアの内張りを1、2、3 の順番で外します。
.ツメでかかっている部分はツメの向きを意識してください。
強引に引っ張ると割れ、変形の原因になります。


204

2114

2210

2310

248

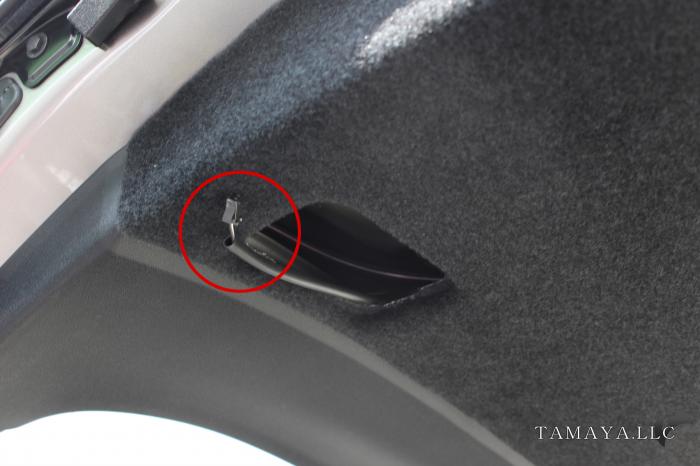

3の内張りを外す際は
下の画像 赤丸3箇所を先に外します。


253

263

273

283

294

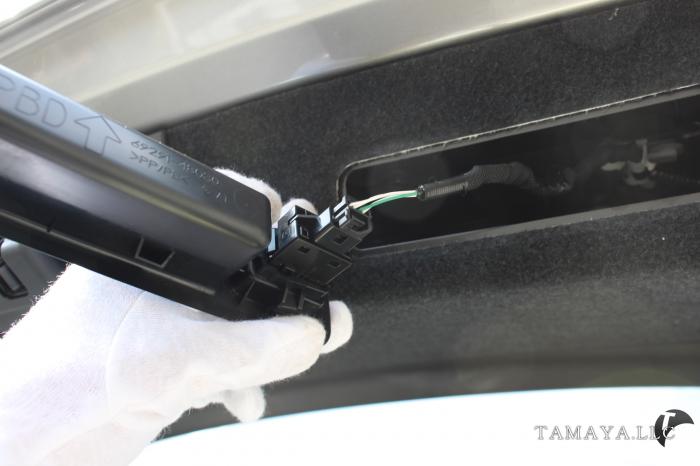

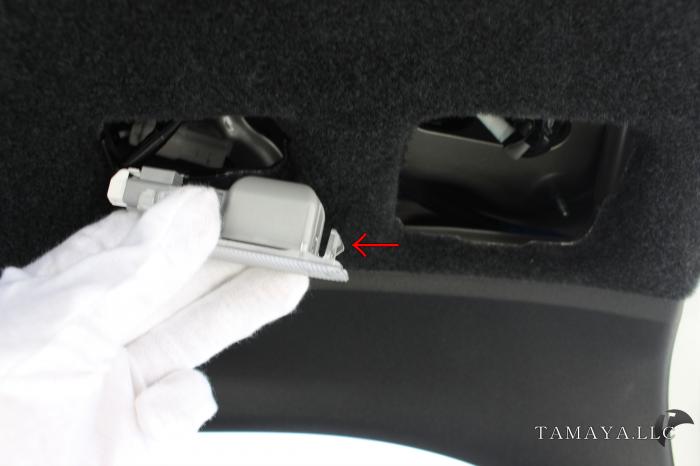

左右のサービスホールカバー、ラゲッジランプを外し
ラゲッジランプのコネクターを抜くことで
3番の内張りが外せます。


3011

3110

3210

331

341

351



ここから製品の取り付けです。
さきほど抜いたラゲッジランプのコネクターに
製品に同封しているハーネスの白いコネクターを差し込み
長い配線は助手席側バックランプの裏あたりまで
短い配線は運転席側バックランプの裏あたりに持っていきます。

純正配線へ、要所でくくるとキレイになります。
とくに3番の内張りのツメがはまる穴の辺りなどは
製品ハーネスを純正配線にくくりつけてください。
内張りを付けるときに挟みこむと不具合の原因になります。


361

371

381

391

401

4110



3番の内張りを戻します。
この際、各コネクターが、サービスホールより出てくるようにします。


423

432



白いコネクターは、ラゲッジランプを差しこみ
黒いコネクターはバックドアパネル本体を差し込めば作業完了です。
2番、1番の順番に内張りを戻してください。


442

452




冒頭でも記載しましたが、このページを見て分からない場合は
ご自身での作業はやめておかれたほうが良いと思いますので
弊社までご来店いただくか
お近くのショップ様に当ページを見ていただき
取り付けできるかご相談されてください。
