CX8 カップホルダーイルミ 取り付け参考

　

-はじめに-
DIY作業＝自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。

　

当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。

　

-取り付け手順-

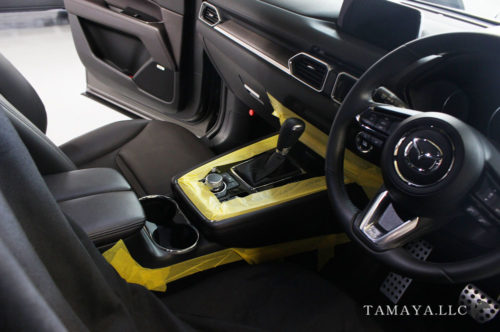

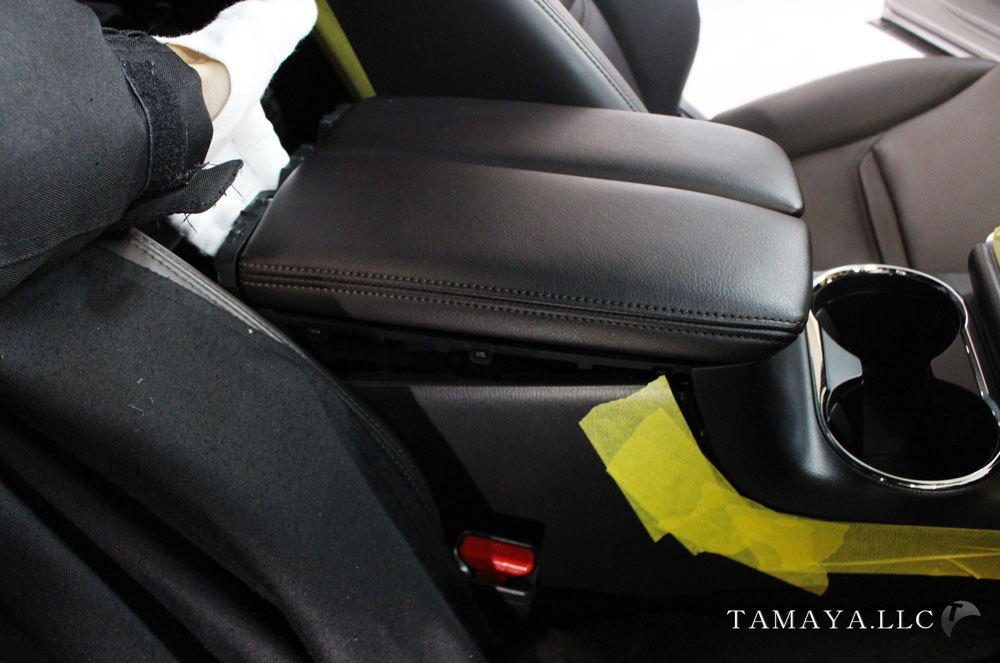

養生を行います。

　

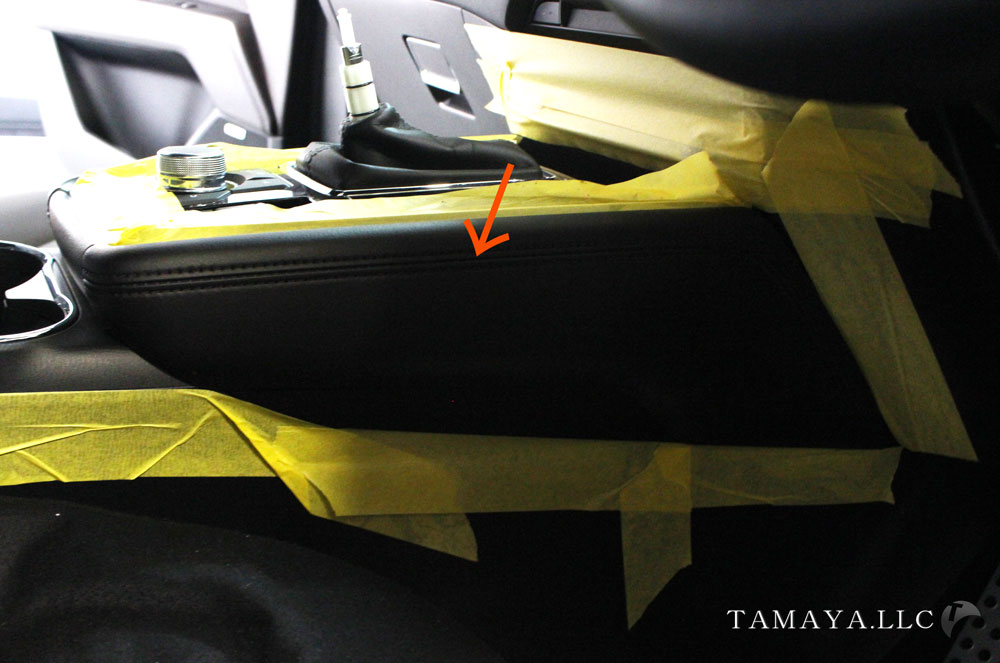

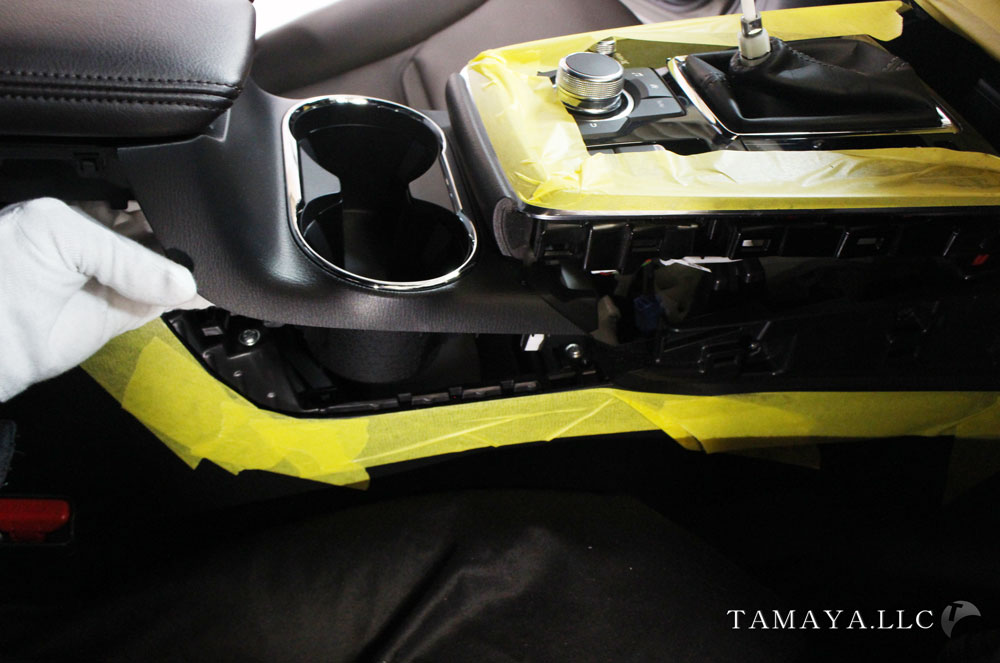

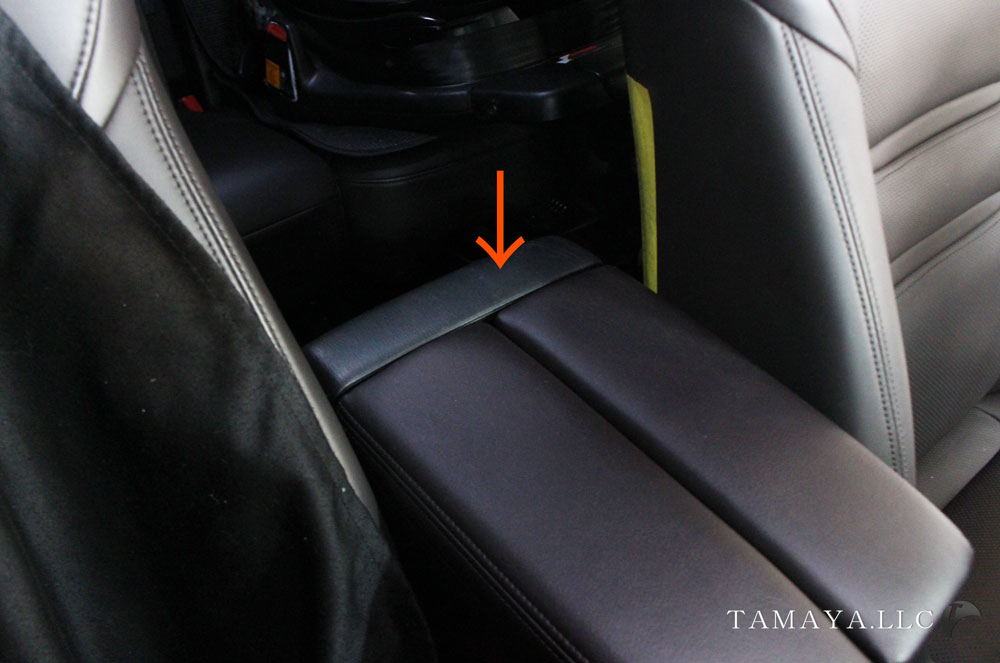

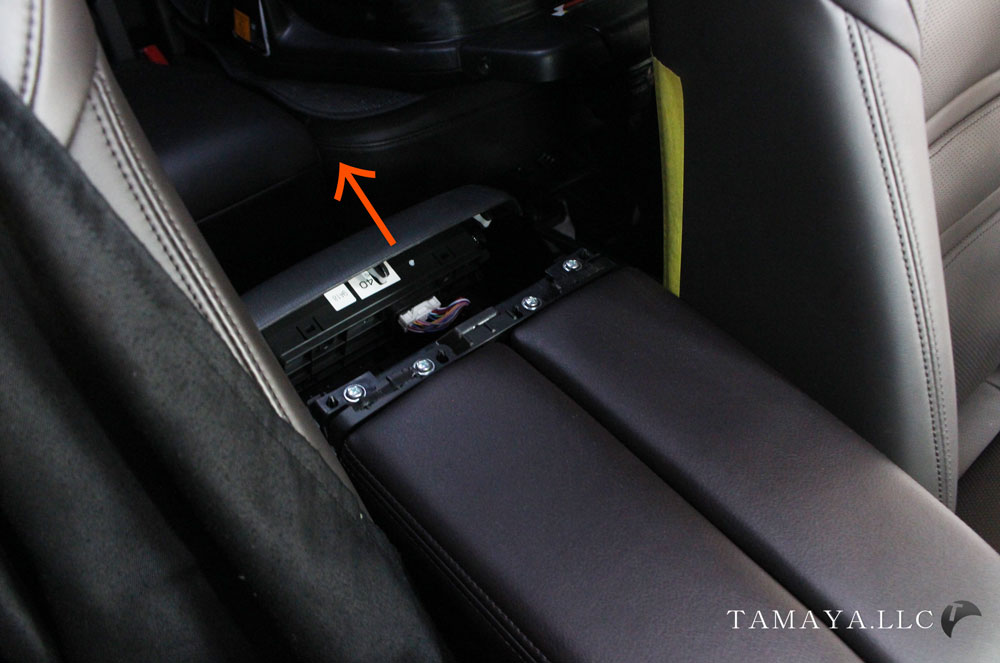

肘置き後方のパネルを、後ろ方向へ外します。

　

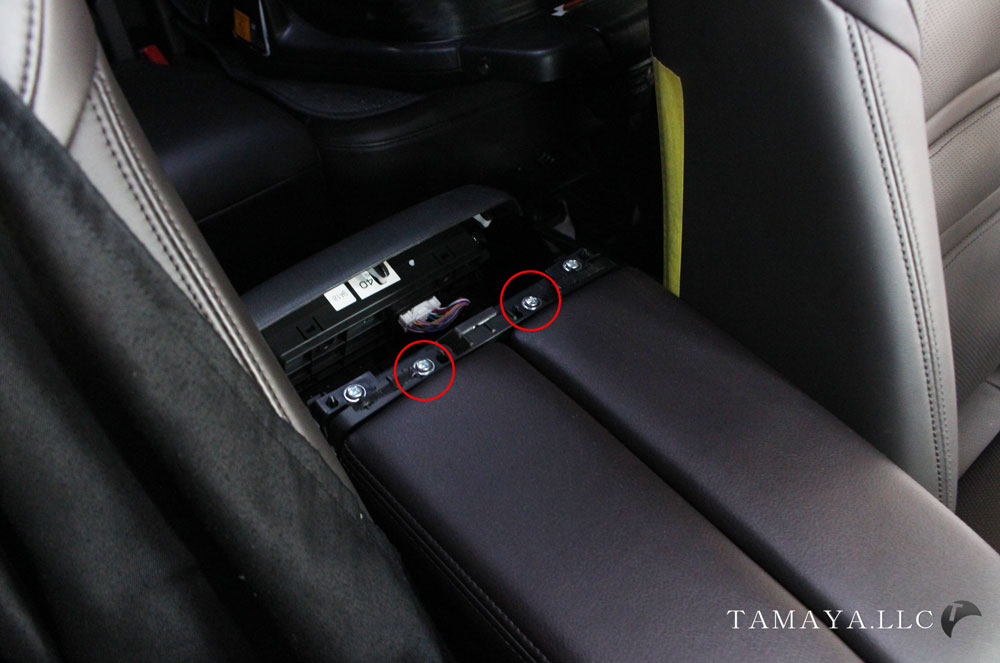

ビス2本を外します。

　

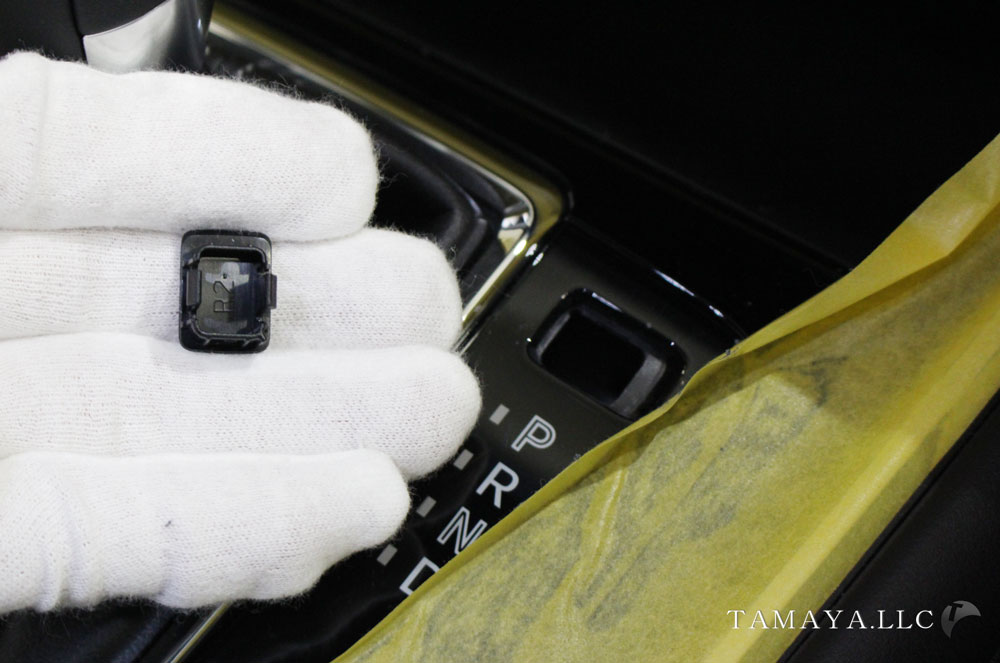

シフトインジケーター上の小さい化粧パネルを外します。

　

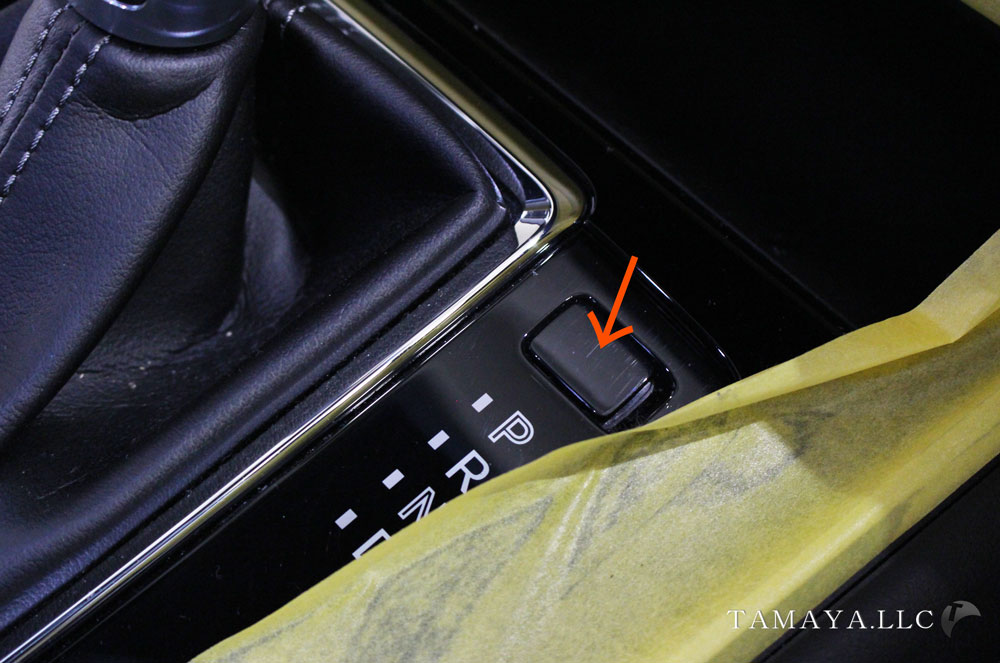

化粧パネルを外した奥にスイッチがありますので

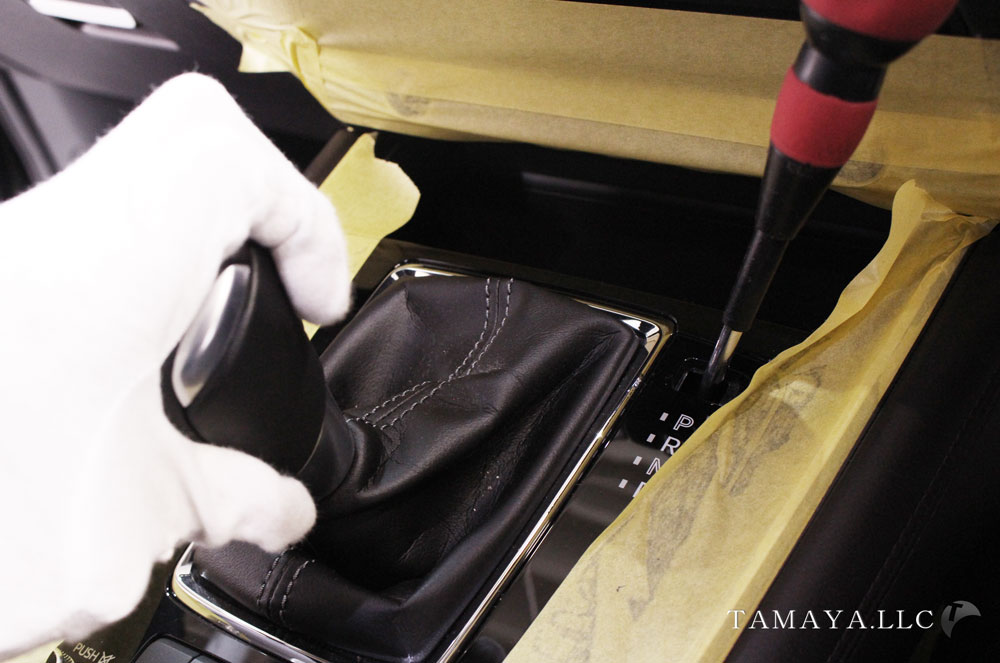

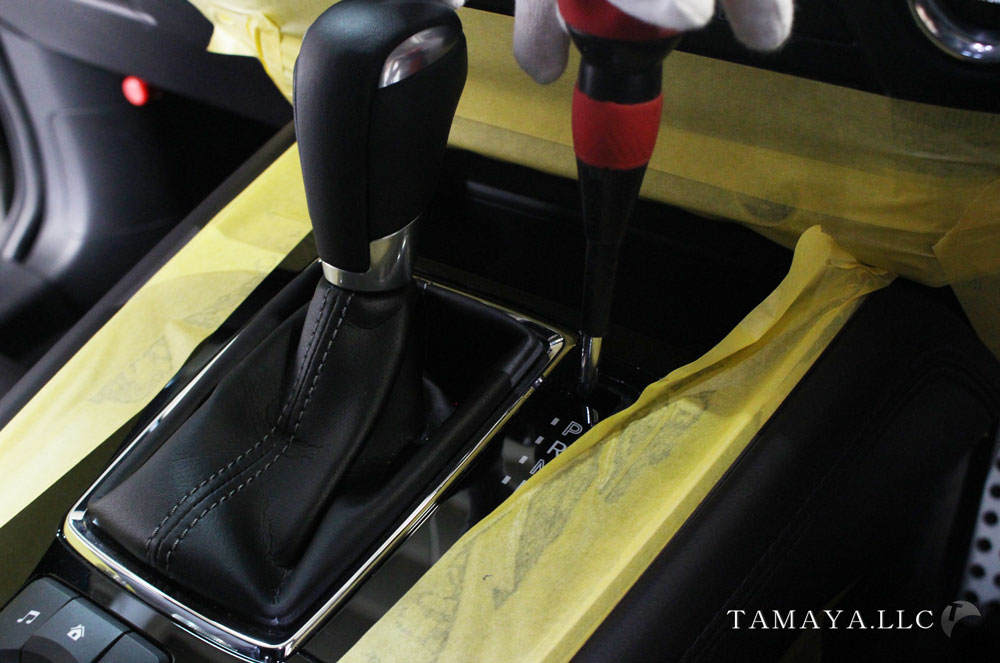

ドライバーなどでスイッチを押しながら、シフトをD辺りまで下げます。

　

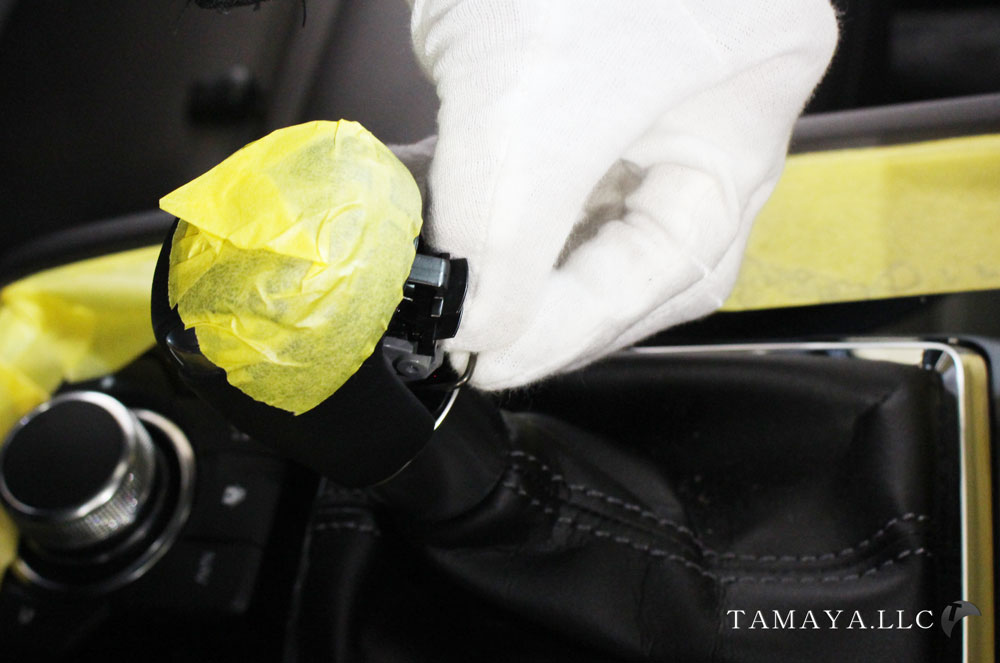

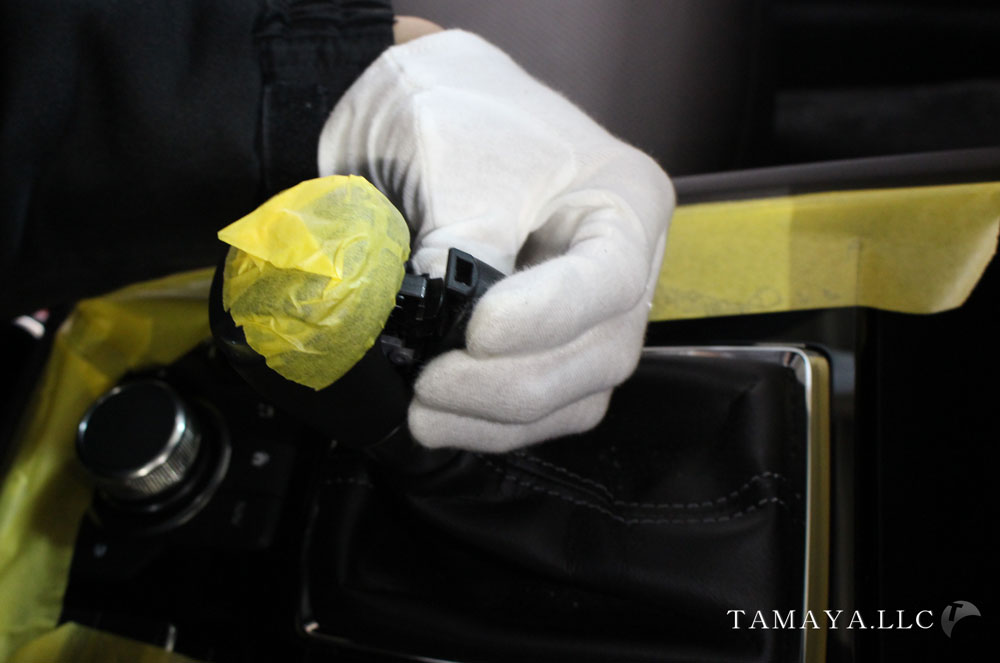

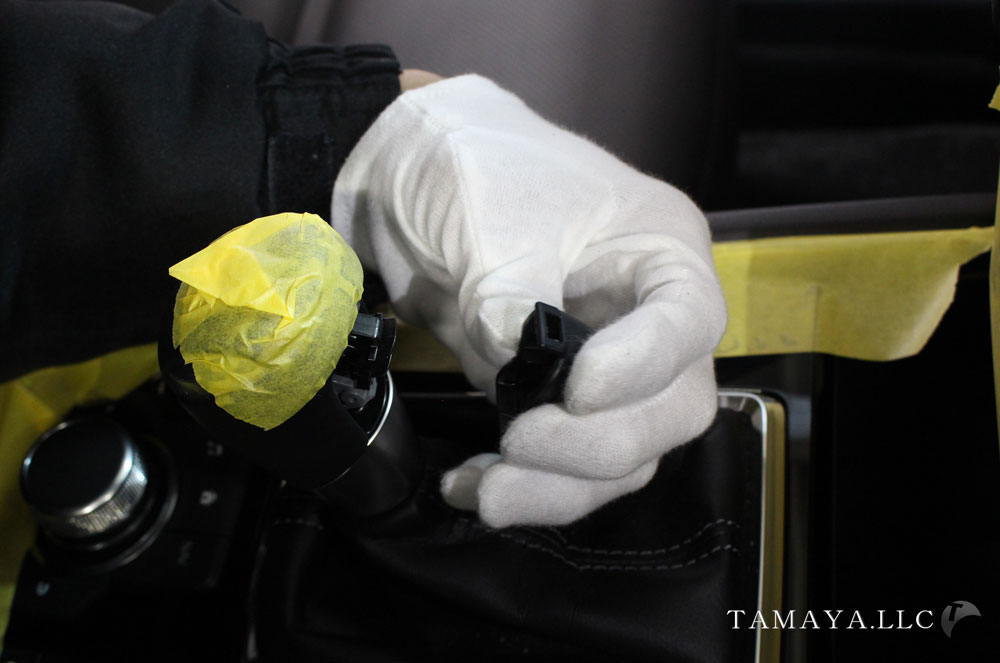

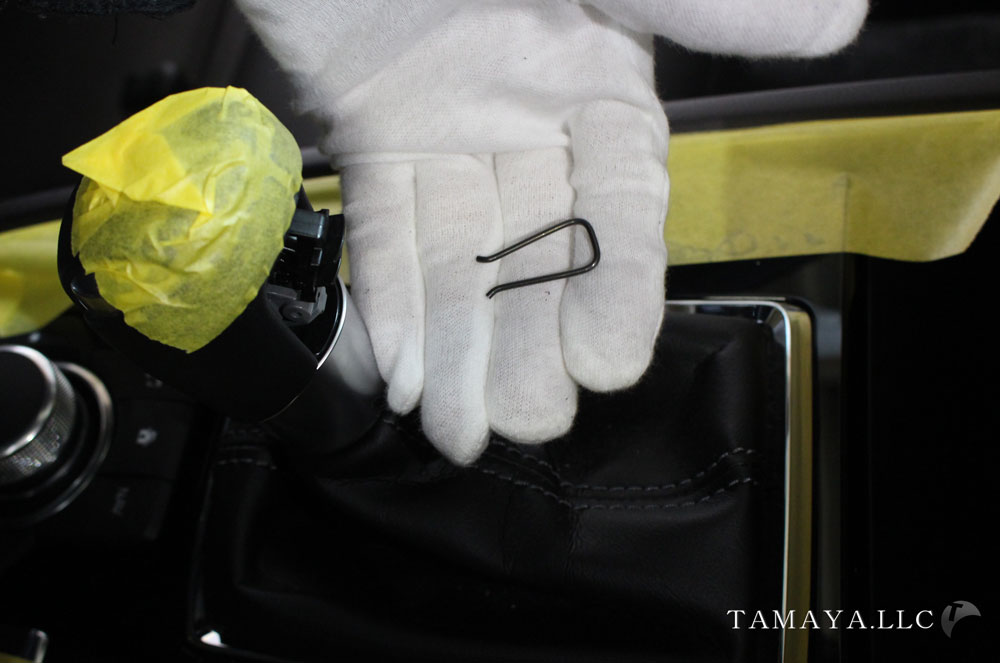

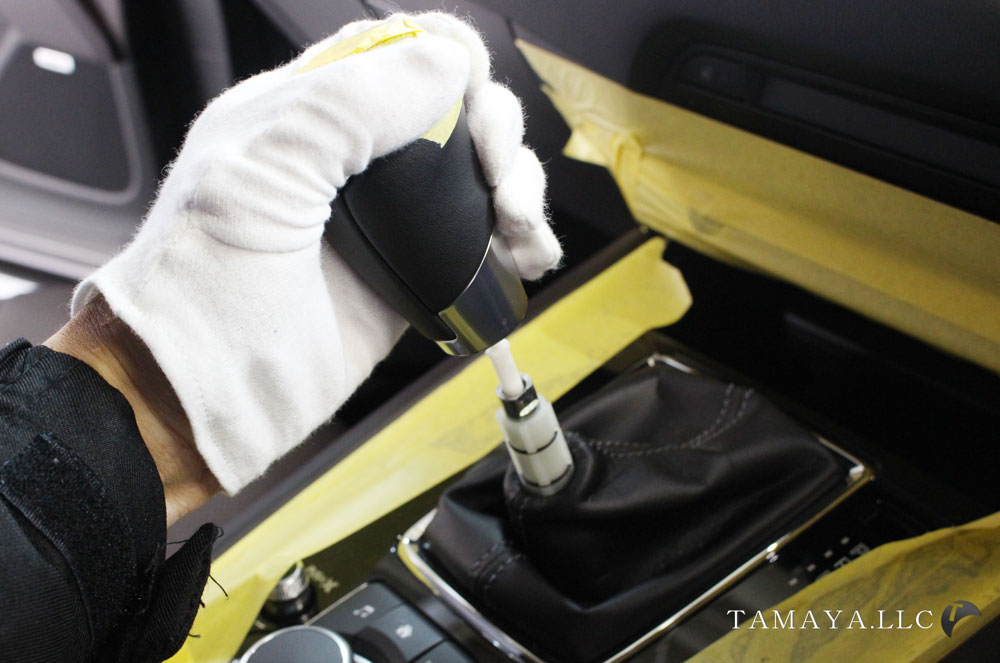

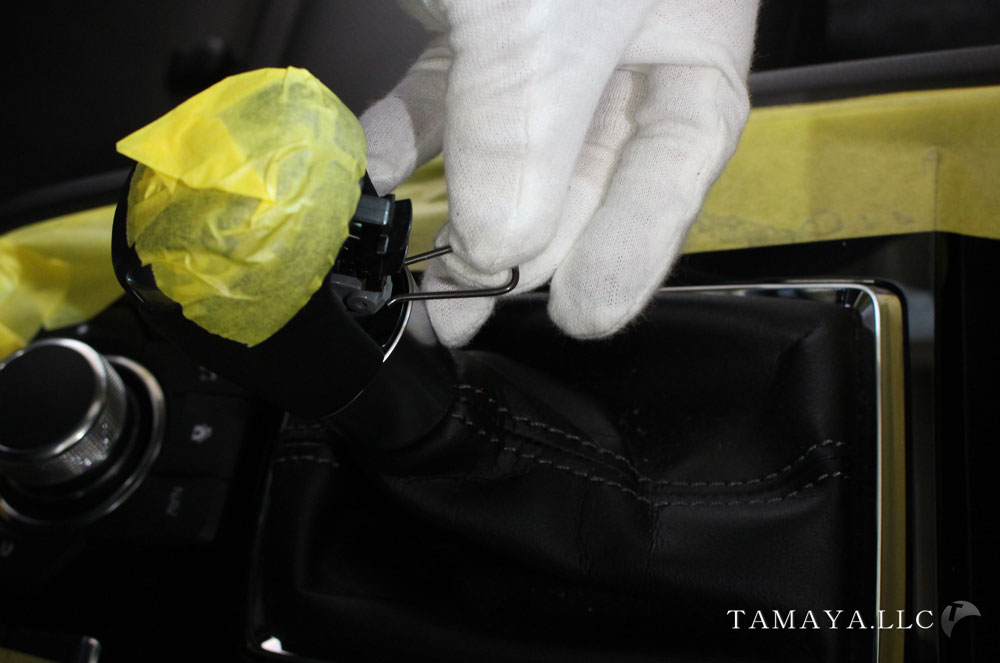

シフトノブを外します。

　

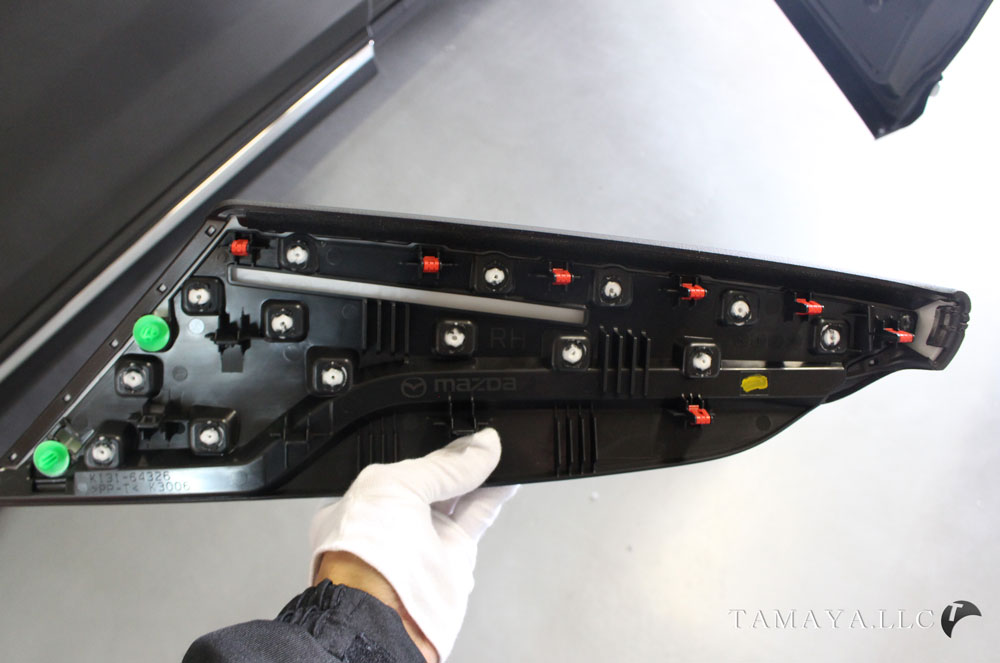

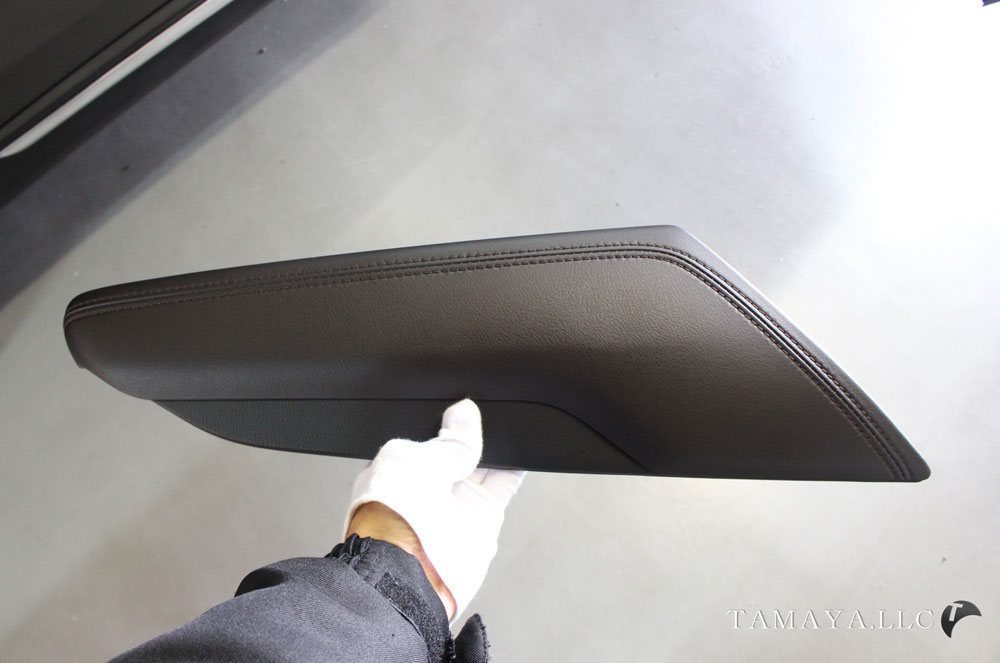

コンソール横面のパネルを左右とも外します。

　

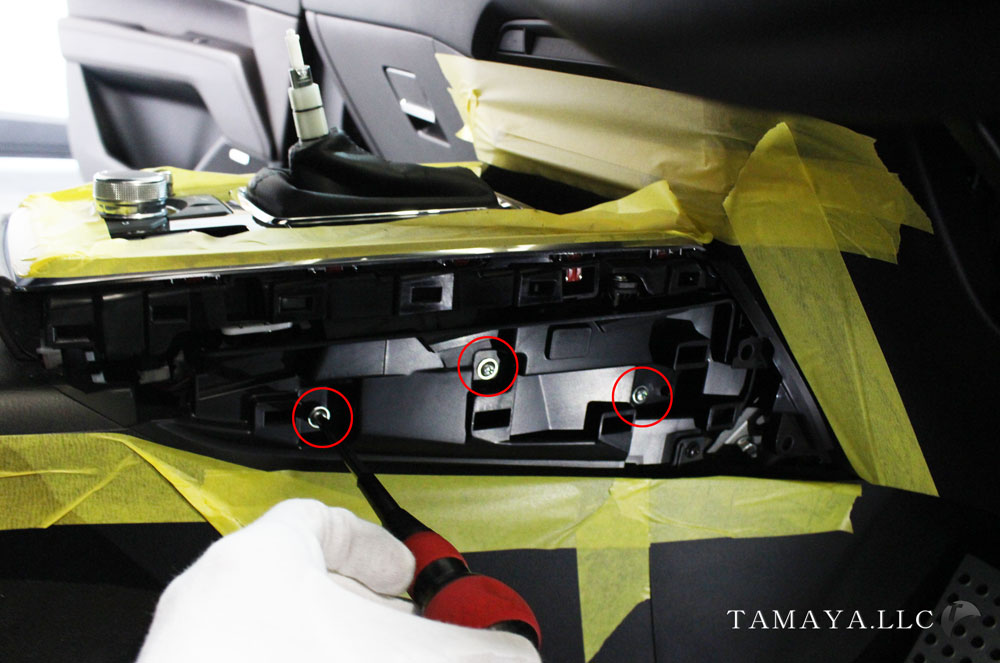

左右とも赤丸3か所のビスを外します。

　

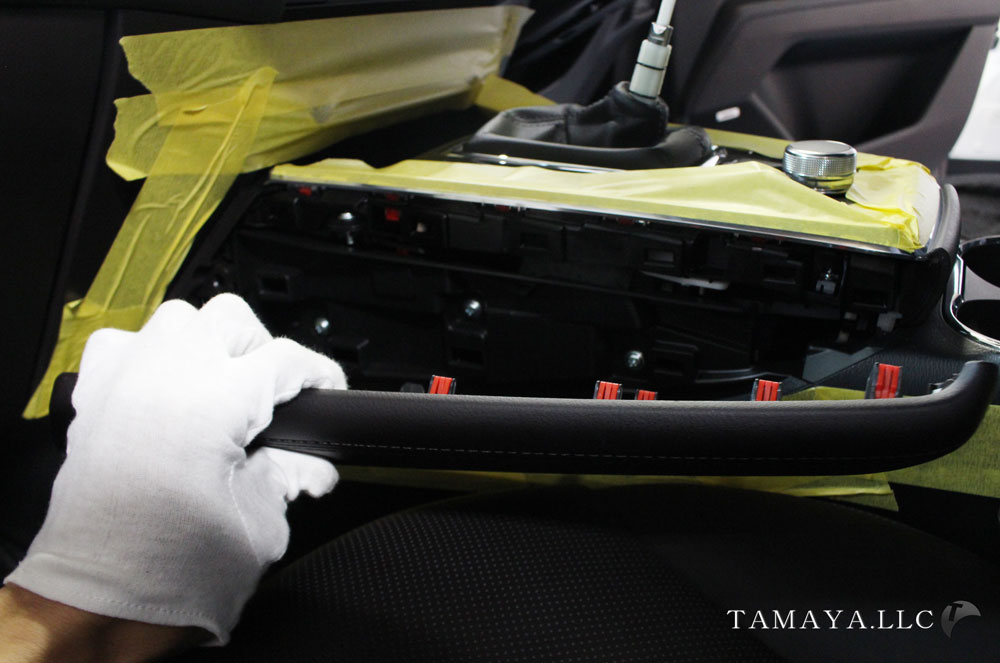

コンソール後方から持ち上げるようにして

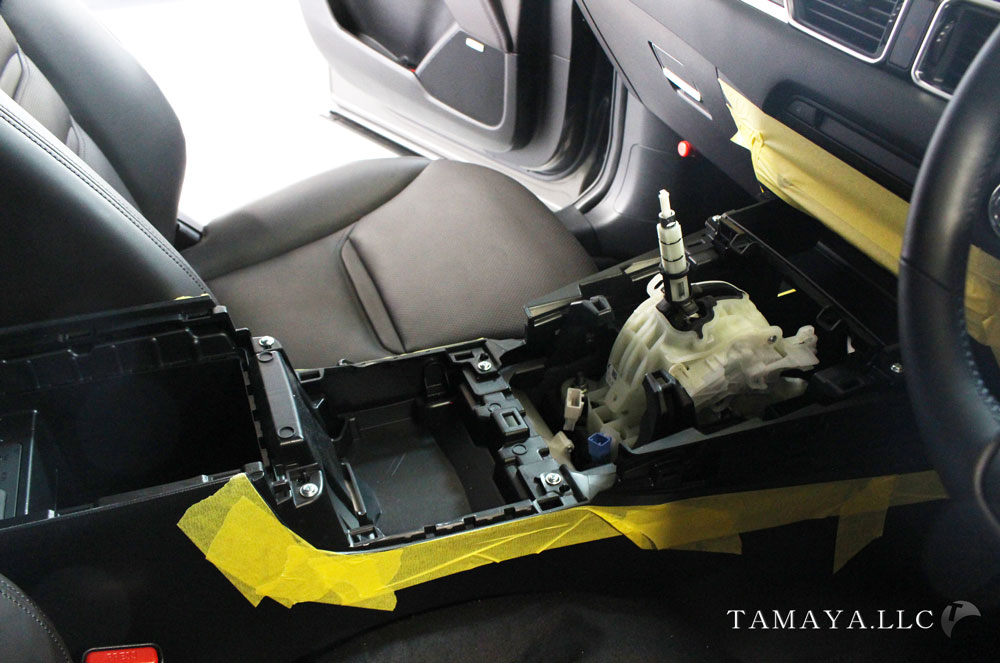

コンソール本体を浮かします。

　

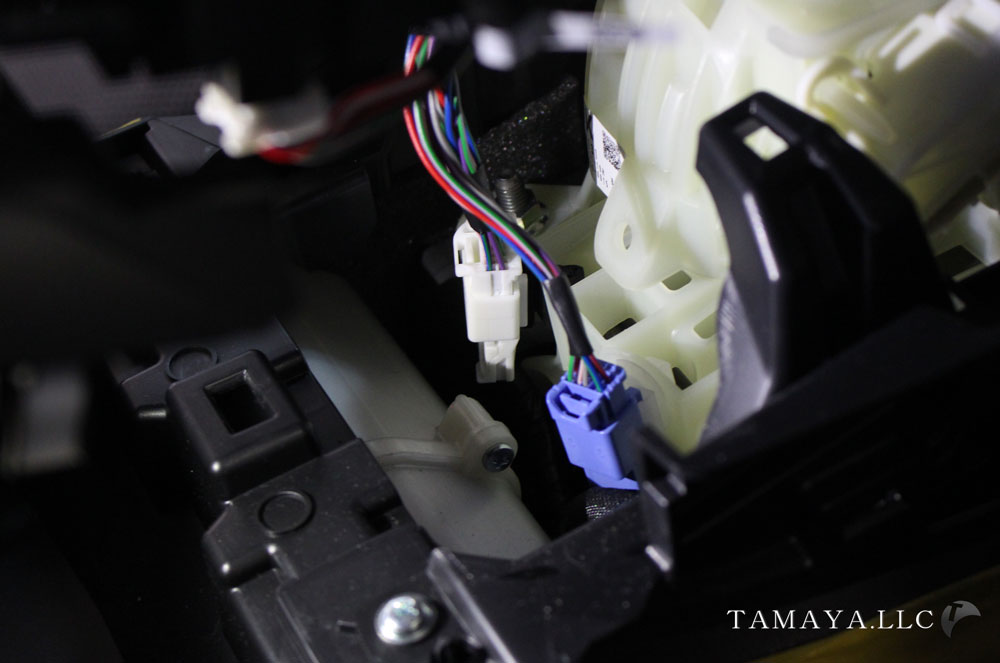

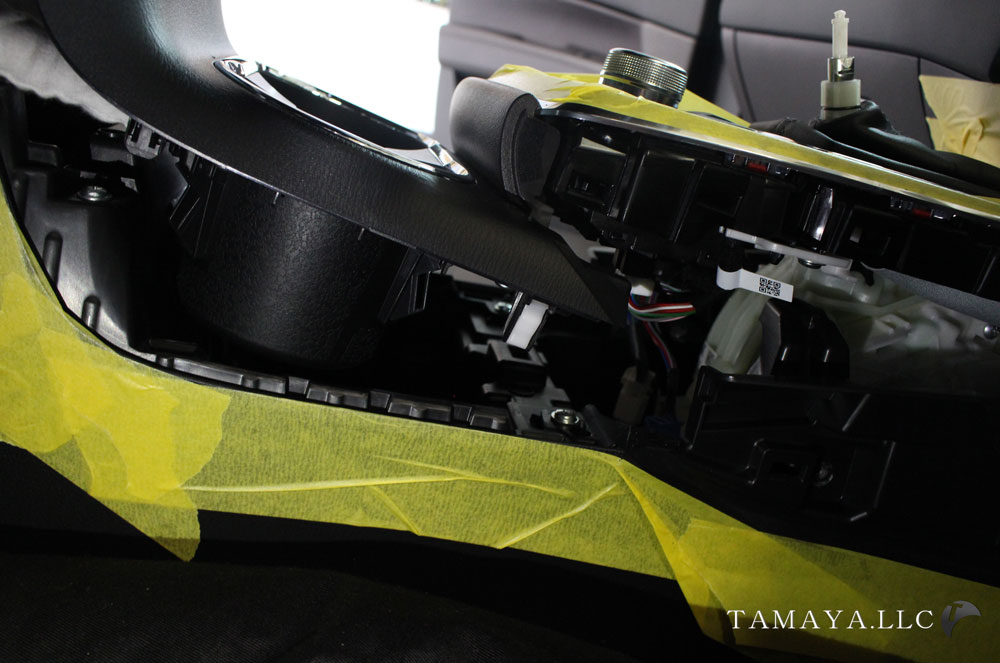

コネクターを2か所外すとコンソールが外れます。

　

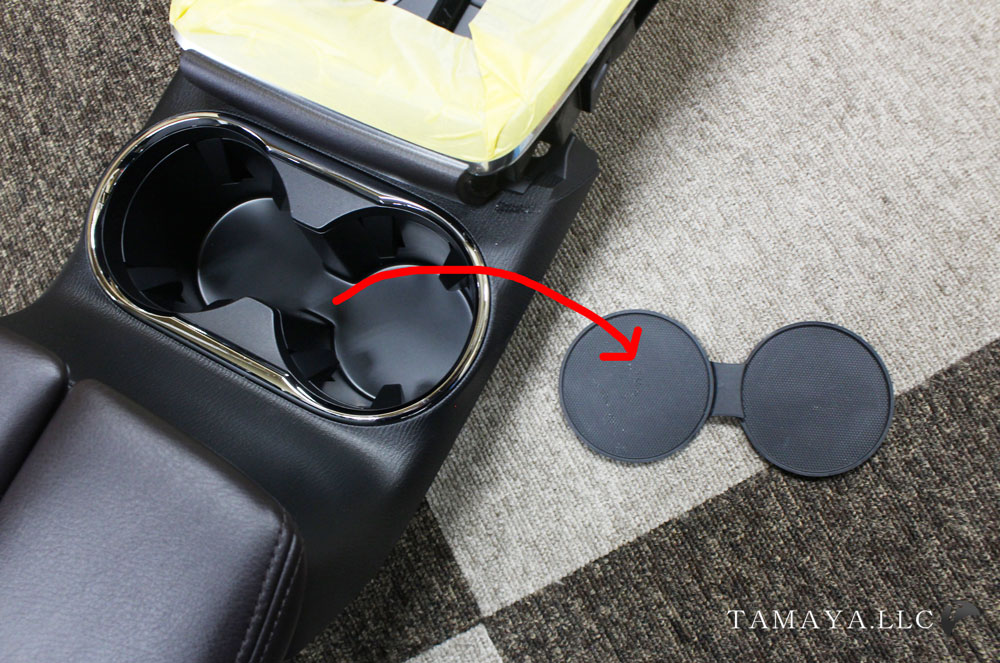

カップホルダー底面のゴム板を外します。
左右向きがありますので注意。

　

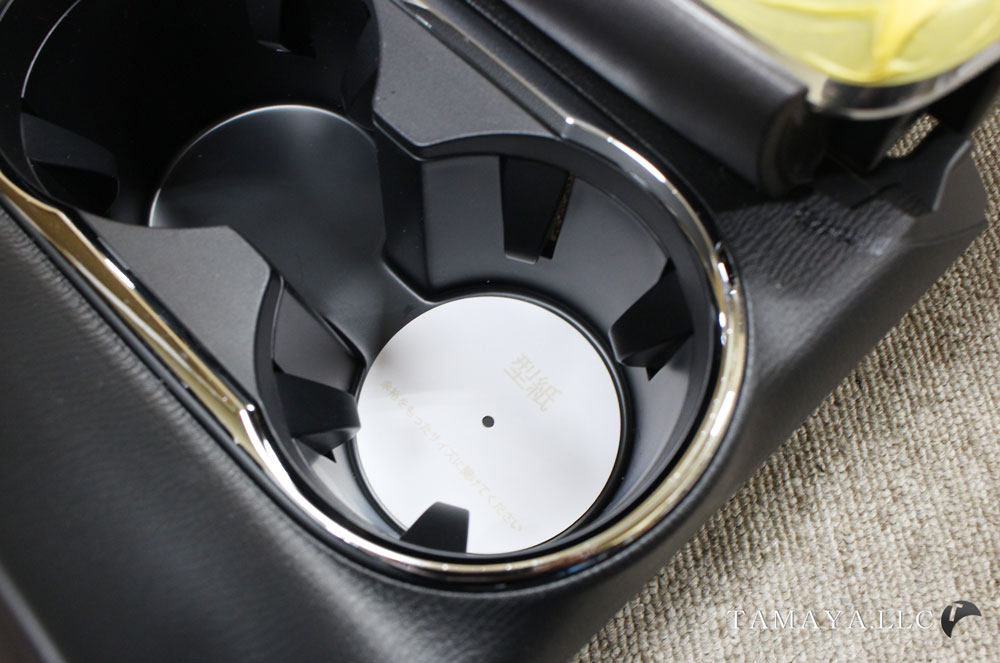

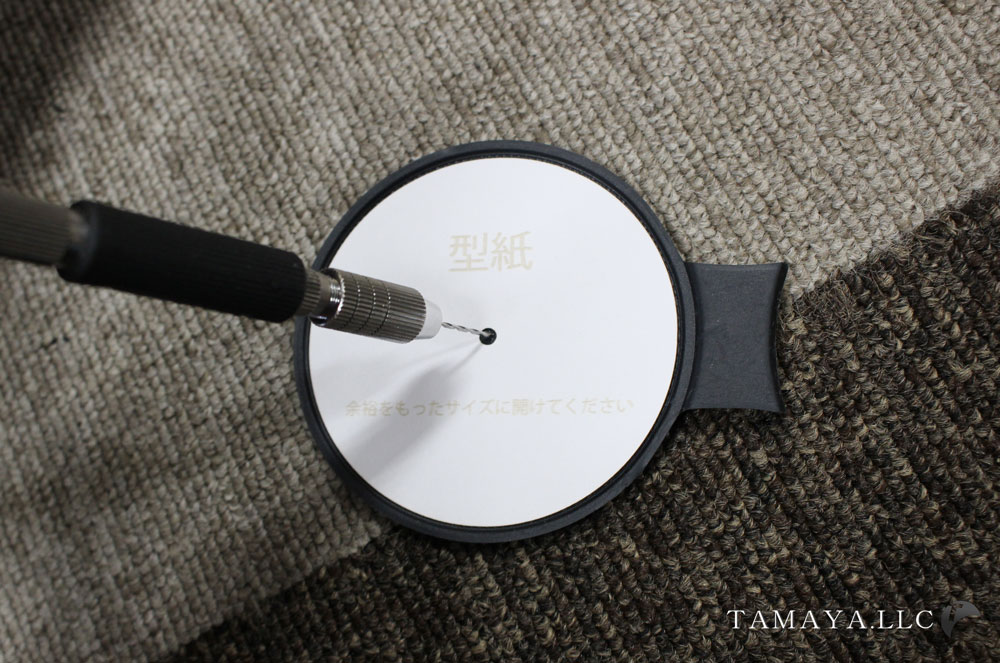

ゴム板に、製品に同封する型紙を置いて中央へ穴を開けます。
5mmほど開ければ配線に負荷がかからなくなります。

　

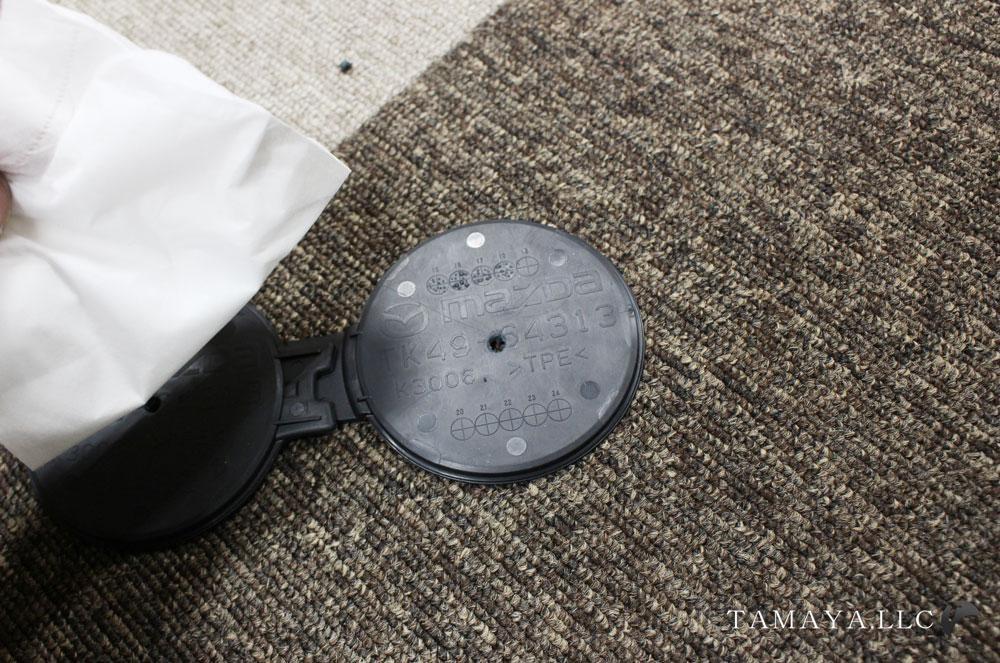

ホルダー底面にも同じように穴を開けます。

　

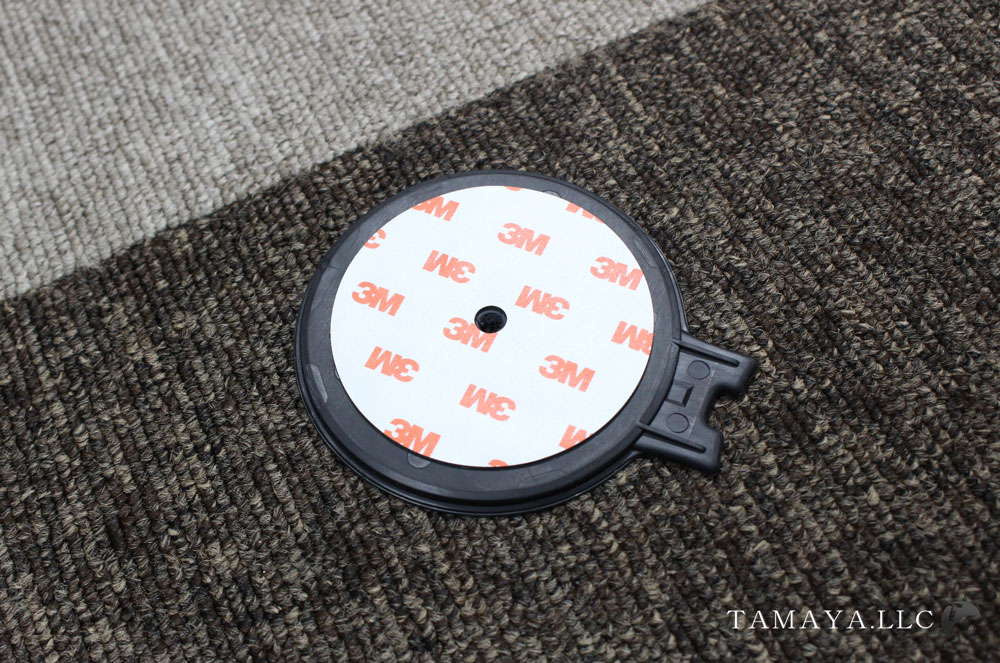

ゴム板の底面へ、同封する両面テープを貼り付けます。
シリコンオフなどで必ず脱脂してください。

　

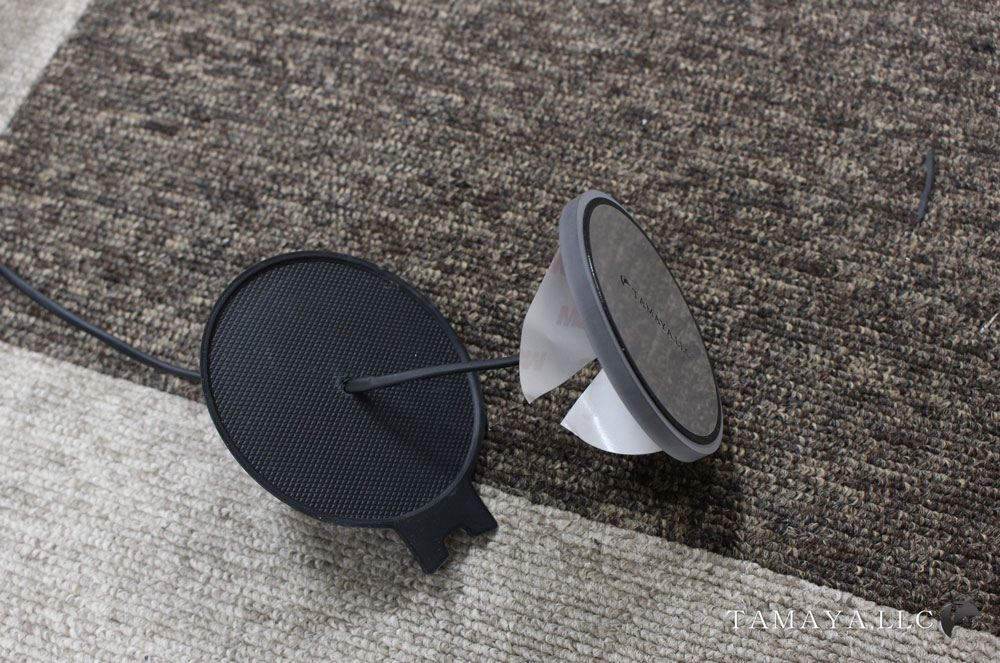

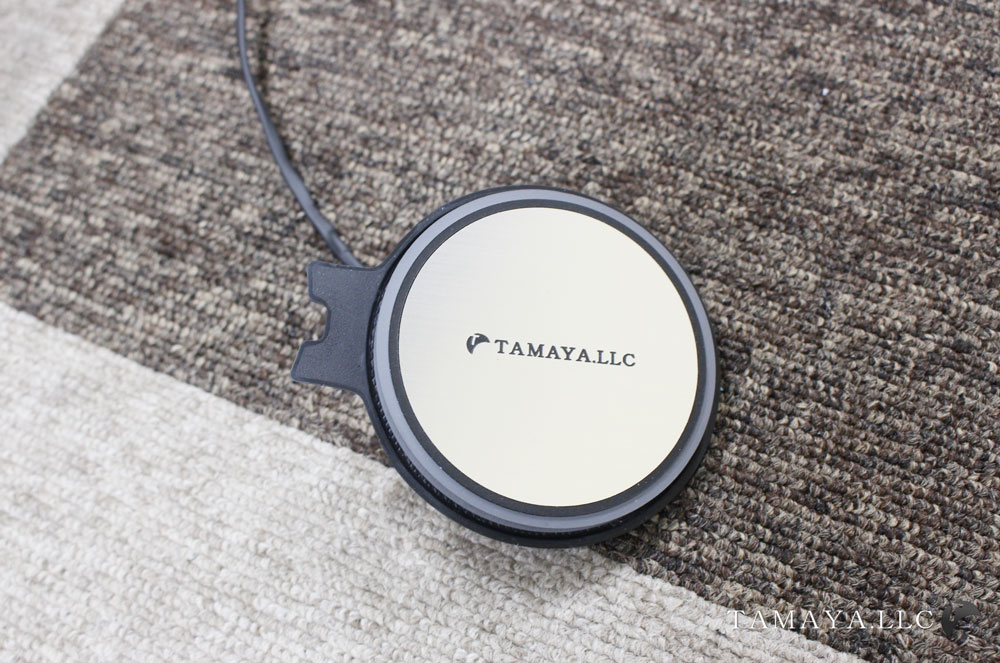

カップホルダーイルミ側の両面テープ剥離紙を外してゴム板へ貼り付けます。
ゴム板の左右、カップホルダーイルミのズレ(ヘアラインの向き)に気を付けてください。

　

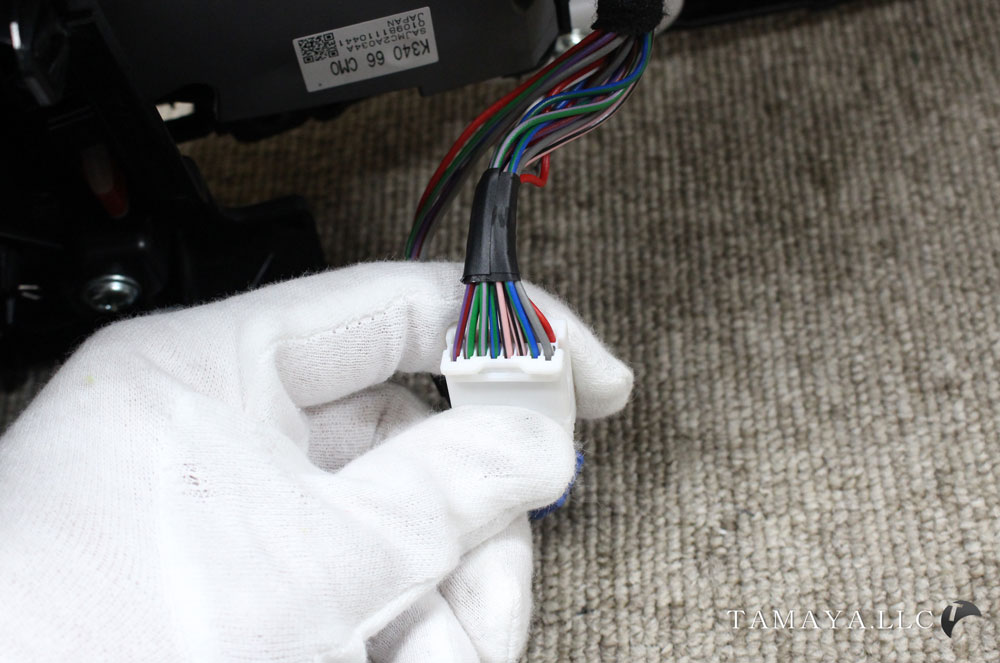

裏面のコネクター配線へ結線します。

　

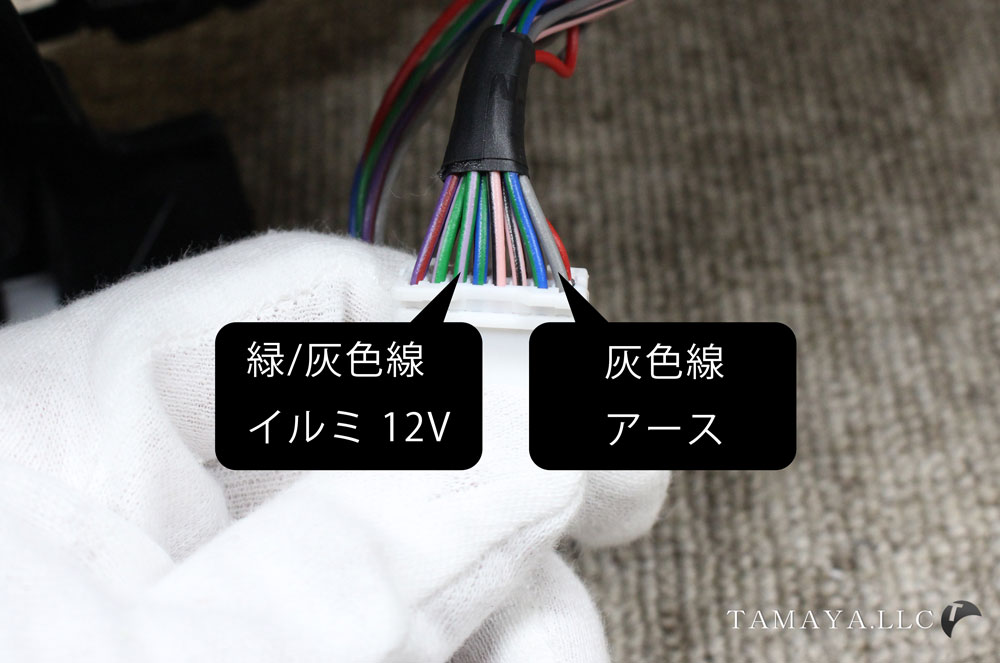

当車両では左から3番目の緑/灰色線がイルミ12Vでしたので
製品の白線を接続。
1番右の灰色線がアースでしたので製品の黒線を接続。
年式、グレードなどで異なる可能性がありますので
必ずテスターなどで調べたうえで接続してください。

　

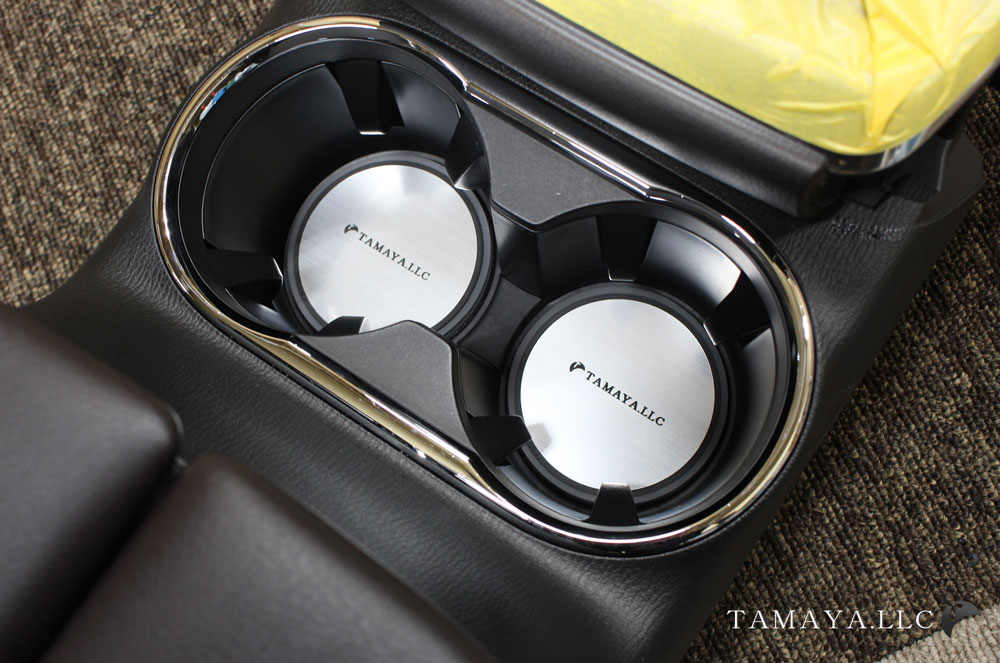

配線接続後、イルミをONにして点灯すれば完了です。
