カップホルダーイルミの取り付け方をご紹介します!






グレード、オプションなどによって多少の違いはあると思いますが
参考にしていただけると思います。

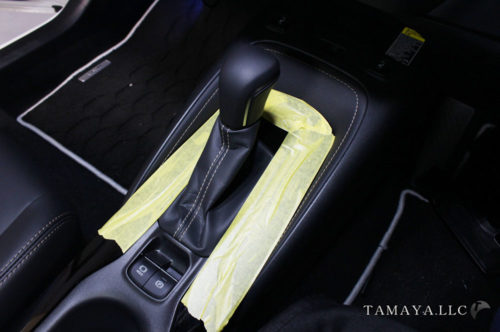

シフト周りと、トレー上部のパネルを養生します。







まずは矢印のパネルを外します。
手前に引くだけで外れます。

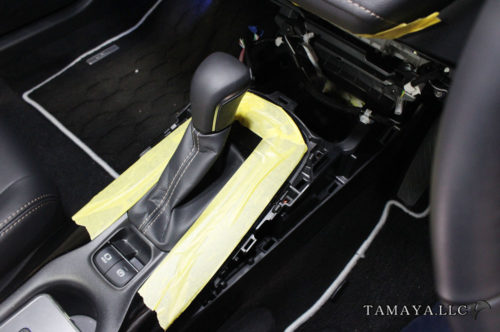

大枠を外します。
ここも上に引き上げるだけで外れます。

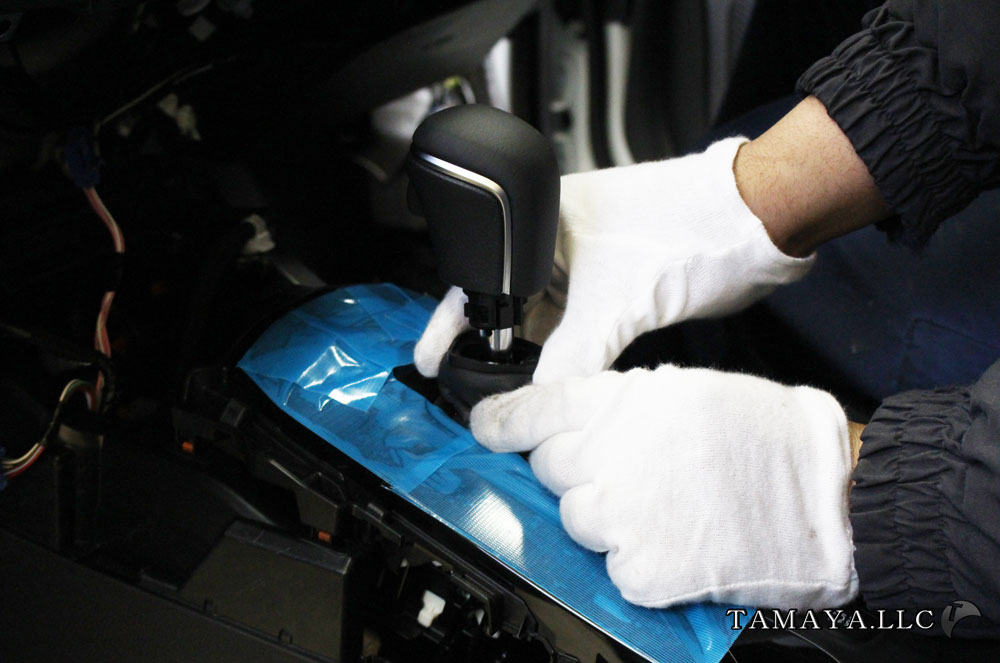

シフトノブを外します。
ブーツとの切れ目を持って、下へおろします。






ラジオペンチなどで、ピンを抜き
ノブを外します。










シフトブーツのパネルを外します。
上方向に引き上げるだけで外れますが
1か所にテンションがかかりすぎないように注意。

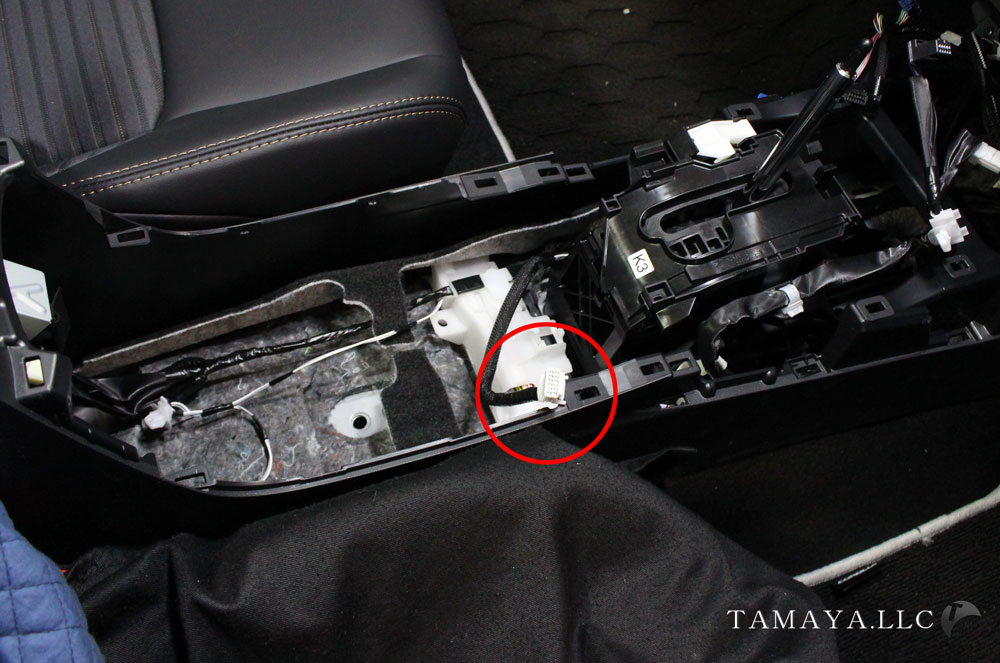

パネル裏側のカプラー2か所を外します。








カップホルダーがついているパネルを外します。
ここも同様に、1か所にテンションがかからないように注意。










カップホルダー底面へ同封する型紙を置いて中央に穴を開けます。
配線に負荷がかからないように、5ミリほどは開けておきましょう。




シリコンオフなどで脱脂を行い
カップホルダーイルミを貼り付けます。
ヘアラインの向きに気を付けてください。







これで取り付けは完了。





次に配線を接続します。
カップホルダーイルミそれぞれから白と黒の配線が1本ずつ出ています。
同じ色同士まとめても問題ありません。

ブレーキホールドスイッチの裏にささっているカプラーから電源を取ります。









下の画像を参考に、必ず接続前にテスターで検電してください。
グレード、年式などで差があるかもしれませんので。

カプラー上段、1番左の白/黒線へ、製品の黒線を接続。
カプラー下段、左から4番目のピンク線へ、製品の白線を接続。





球屋では、半田付けかスプライス端子を推薦します。





結線部分を絶縁して取り付け完了です。
この時点で、イルミをONにして問題なく点灯するか確認しておきましょう。
