60ハリアー後期
アイストキャンセラー取り付け参考
-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。
DIY作業=自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。
分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。
配線の結線は接触不良の可能性がない半田付けを推薦しています。
エレクトロタップなどは非推薦ですが使用される場合は細専用をお使いください。
当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。
-取り付け手順-

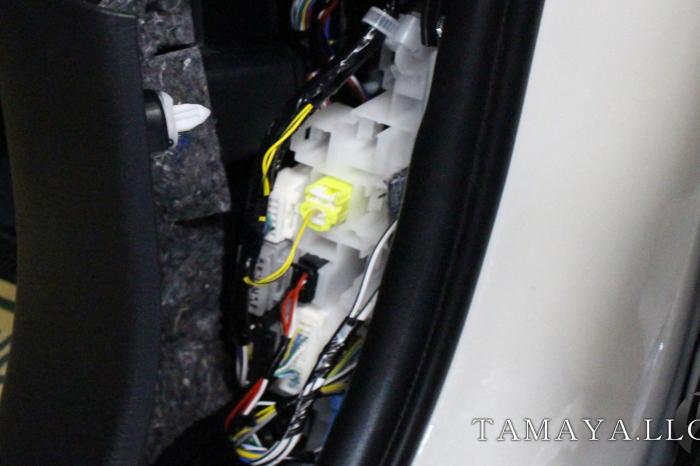

スカッフプレート、キックパネルを外します。
スカッフは両サイドを浮かせば外れます。
キックパネルは、アクセルペダル横に
1つネジがありますので、手で外します。
※手で回ります
そして後方へ引き抜くイメージで外します。

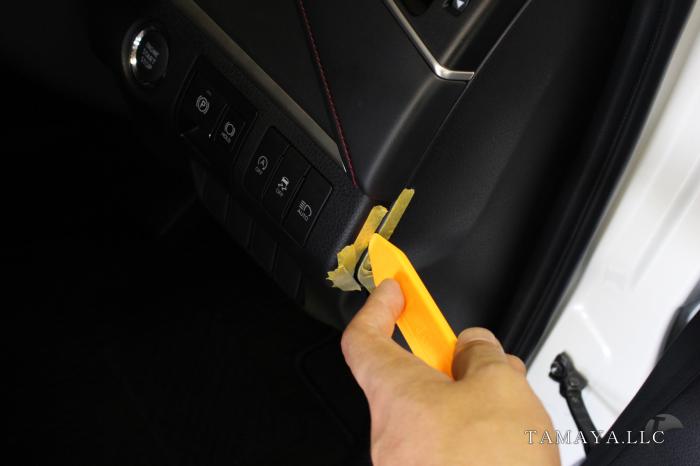

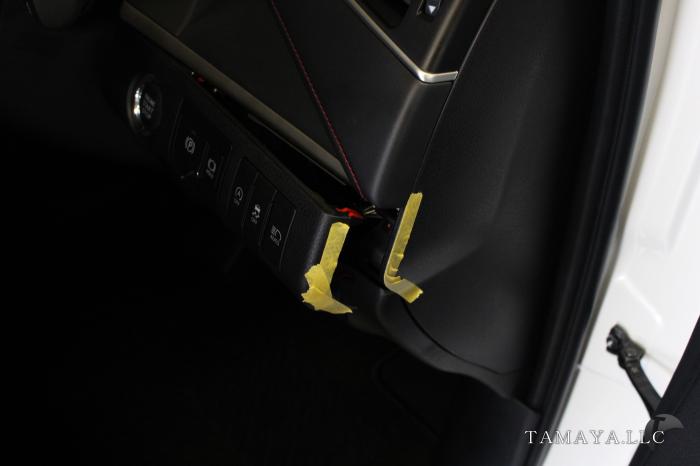

スタートスイッチのパネルを浮かします。
横から内張り剥がしなどを差し込めば手前に引き抜けます。

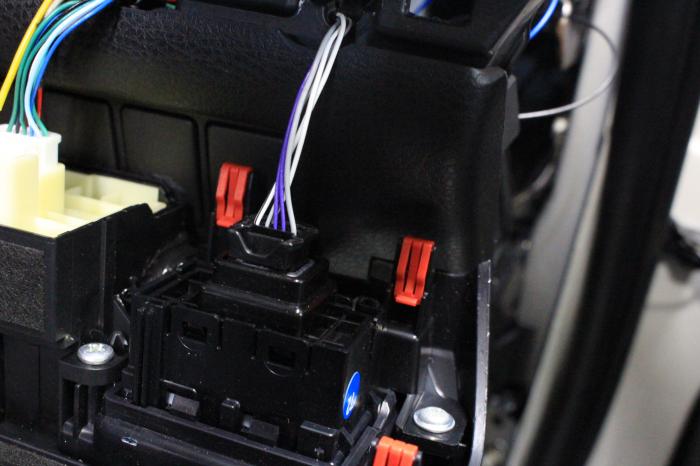

アイストスイッチ裏カプラーの該当箇所へ製品の配線を接続。
配線色、場所の詳細はご購入後に詳細ページをご案内しております。
残りの2本の配線は
先ほど外したキックパネル部分まで内張り内を通しておろしてください。

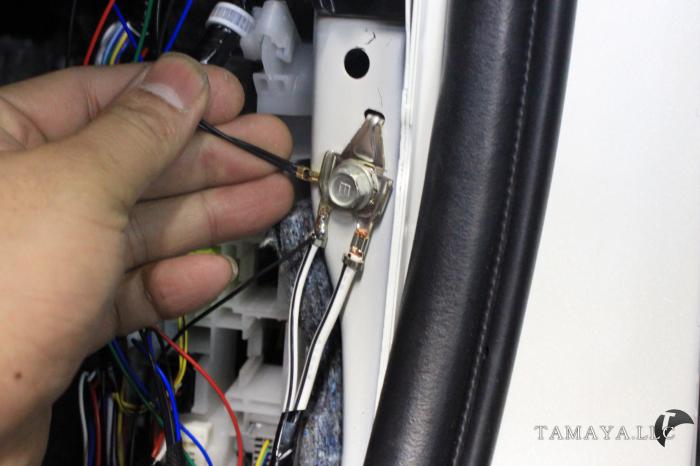

黒はアースですのでそのままボディアースへ接続。
残りの1本も、キックパネル内の該当配線へ接続してください。
配線色、接続場所の詳細はご購入後に詳細ページをご案内しております。
以上で作業完了です。
冒頭でも記載しましたが、このページを見て分からない場合は
ご自身での作業はやめておかれたほうが良いと思います。
※電気系統の作業は、間違えると製品やクルマの故障に繋がります
