60系ハリアー　全灯化キット取り付け参考

　

-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。
　
DIY作業＝自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。
　
分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。

　

当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。

　

-取り付け手順-

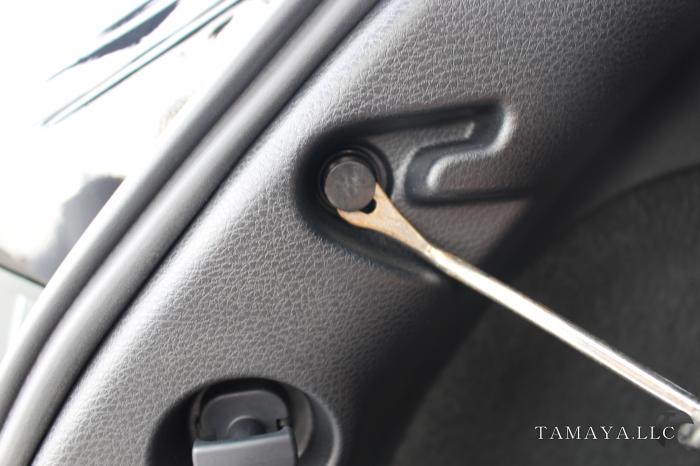

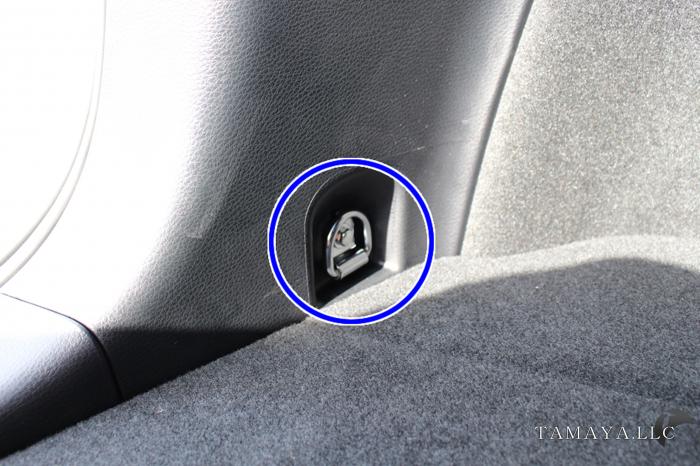

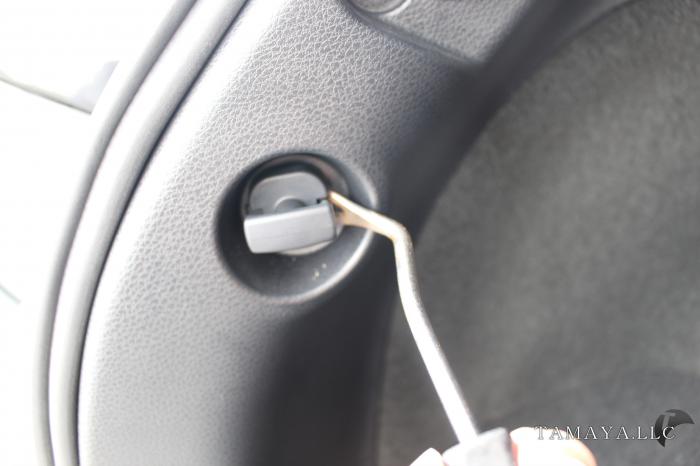

バックドアを開け、青丸3箇所を外す。
左右とも行います。

　

　

　

　

　

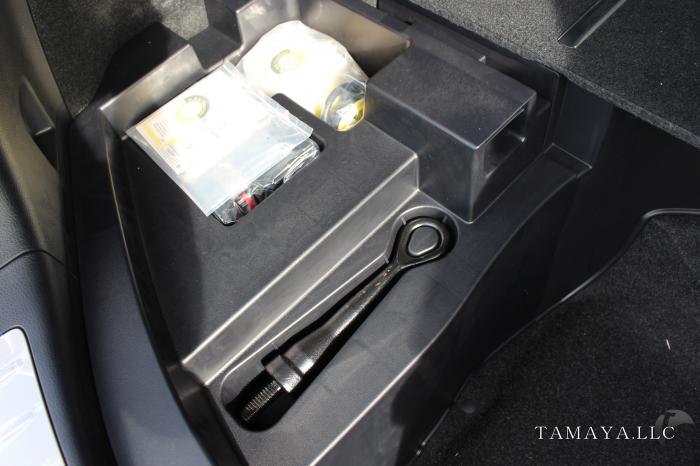

下の収納ボックスを左右とも外し

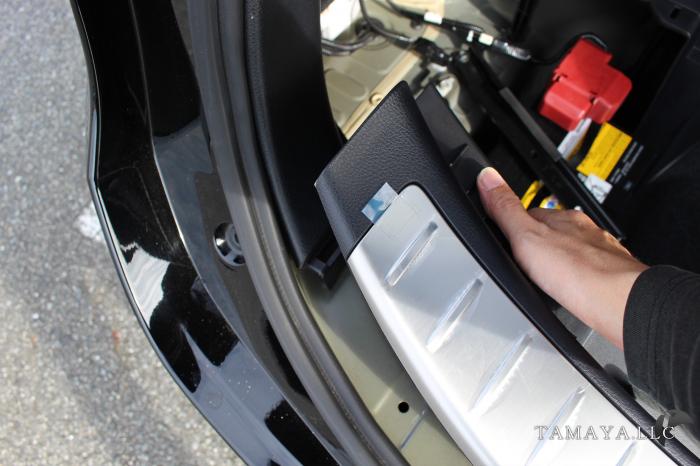

センターのガーニッシュを引き抜くように外します。

　

　

　

　
　

ここまで来るとテール裏の内張りを浮かすことができ

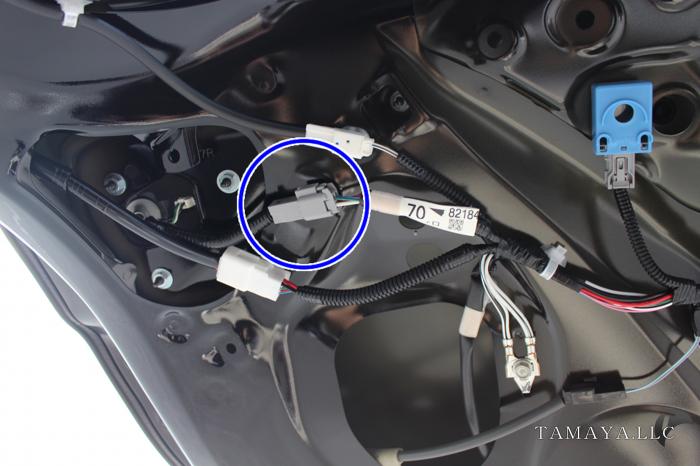

該当カプラーを抜き、製品カプラーを接続。
左右とも行えば、外側は完了。

　

　
　
　

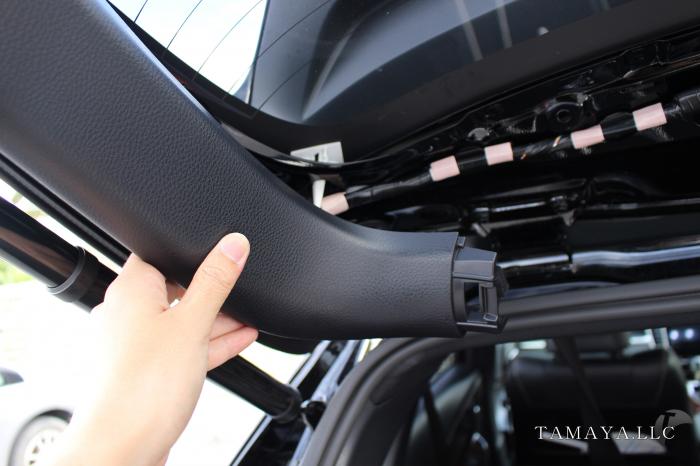

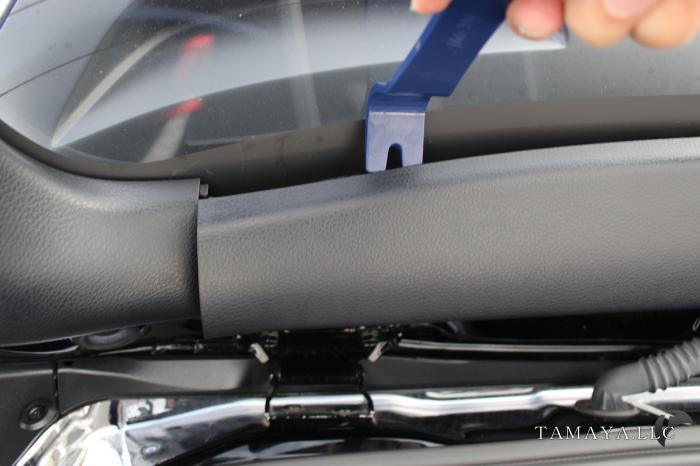

バックドアを開けて、上→横　の順番で内張りを外す。
横の内張りを外すと、ボディ側に白いピンが残りますので
残った白いピンを外して、内張り側に戻して起きます。

　

　

　

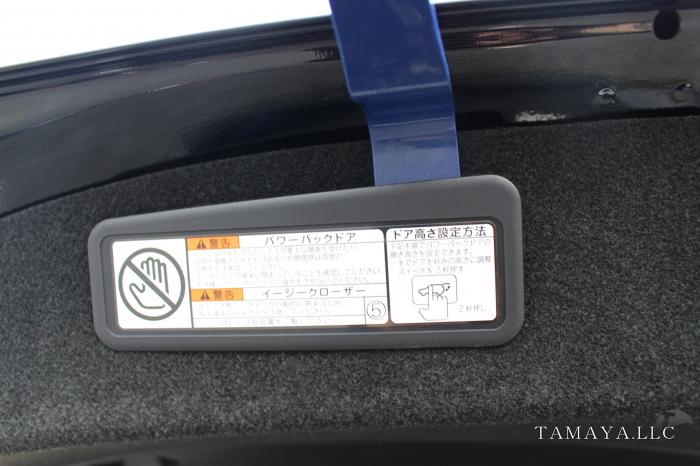

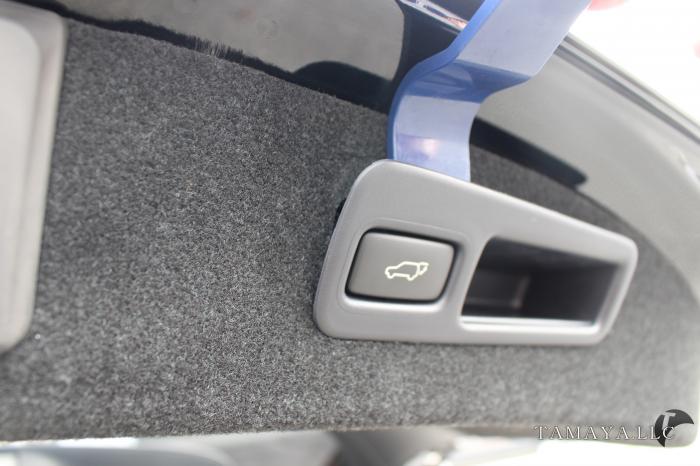

バックドア先端の開閉スイッチ、パネル、センターのキャップを外して
一番大きな内張りを地面方向へ引っ張り外します。

　

　

　
　

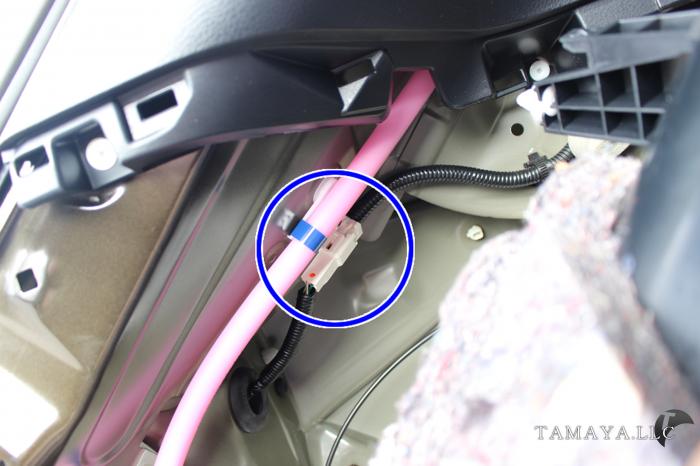

青丸部のカプラー(左右)へ、製品カプラーを装着すれば
取り付けは完了です。
点灯を確認してから逆の手順で戻して完成です。
