30系アルファード、ヴェルファイア 全灯化キット取り付け参考



-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。

DIY作業=自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。

分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。



当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。



-取り付け手順-

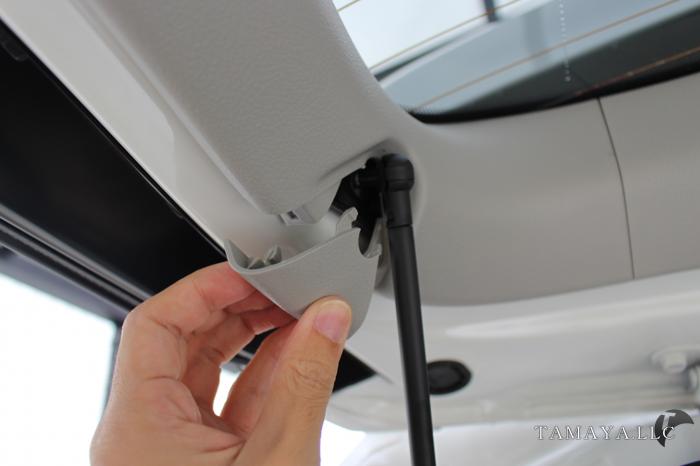

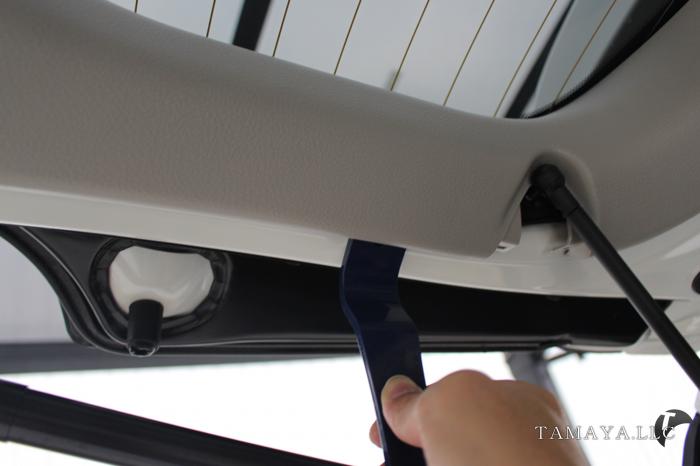

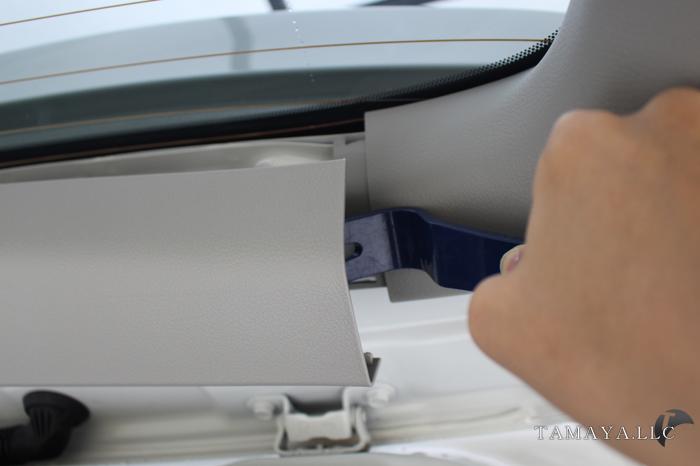

バックドアを開け、上→横の順番で内張りを外す。


314

301

321

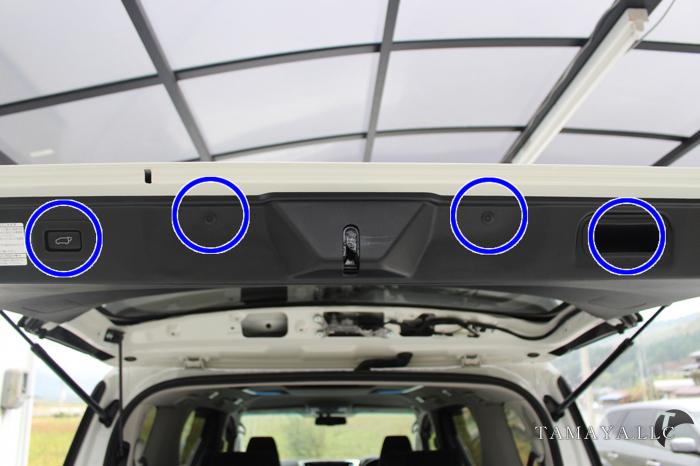

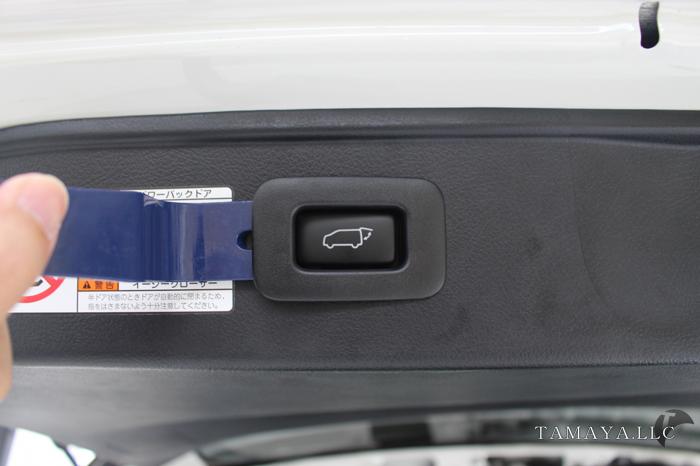

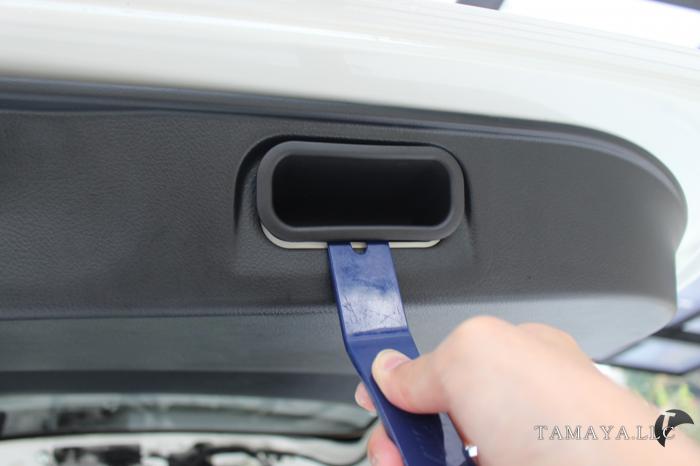

バックドア先端、青丸4箇所を外す。

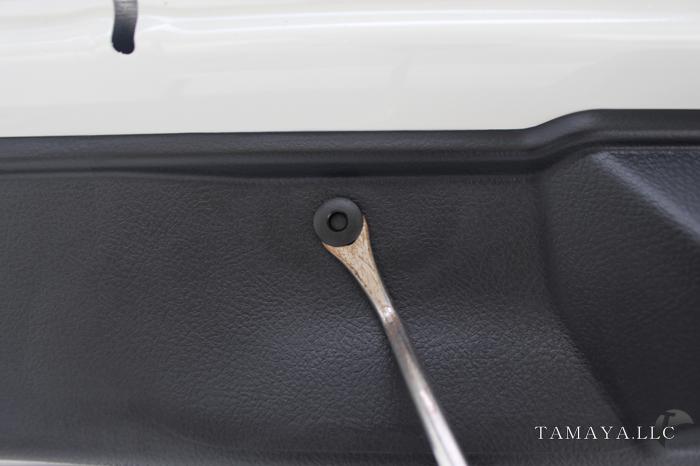

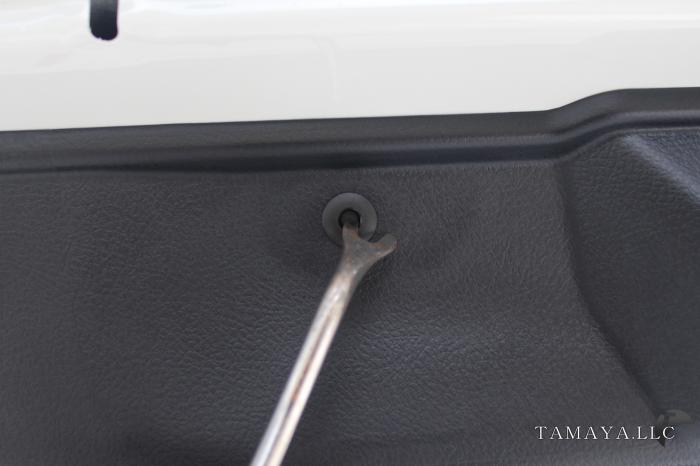

丸いピンは中央を押し込んでから、引き抜く。


331

341

351

361

371

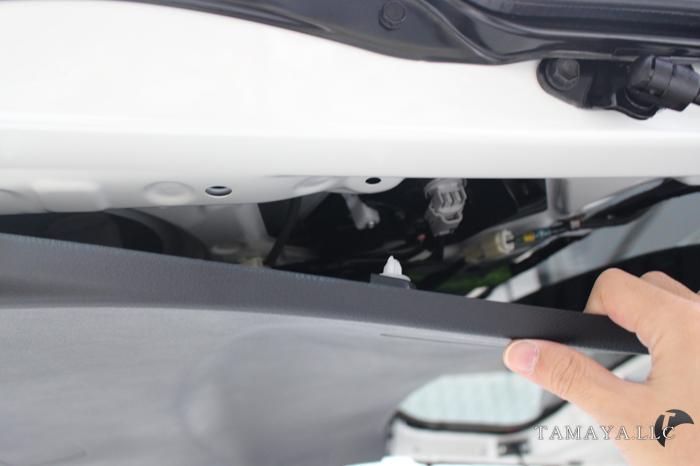

一番大きい内張りを、地面方向へ引っ張ると外れます。


381

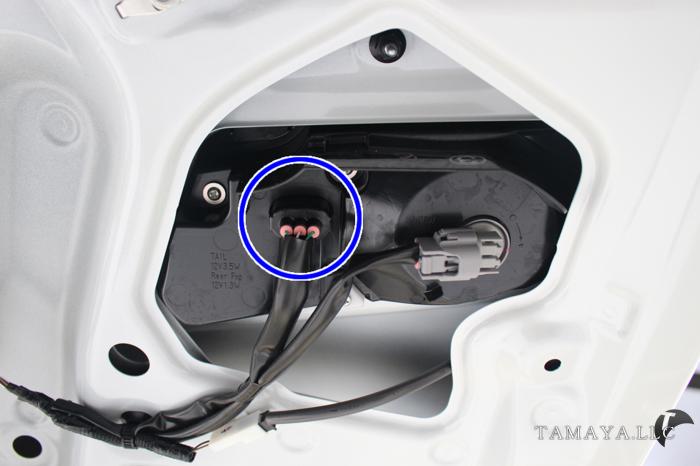

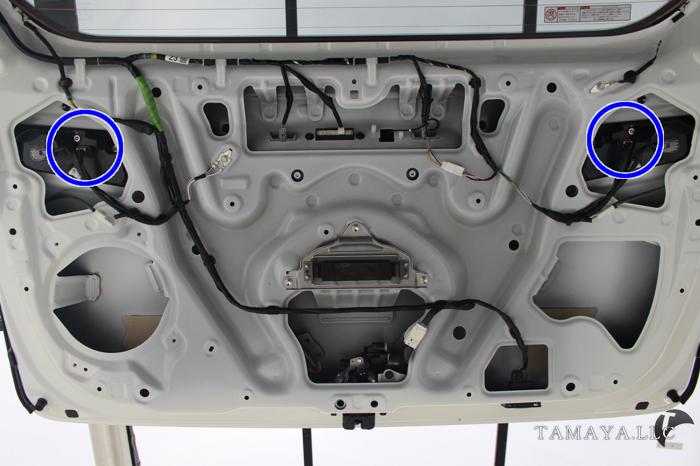

青丸部のカプラーを抜き、製品の灰色カプラーを接続します。


391

411

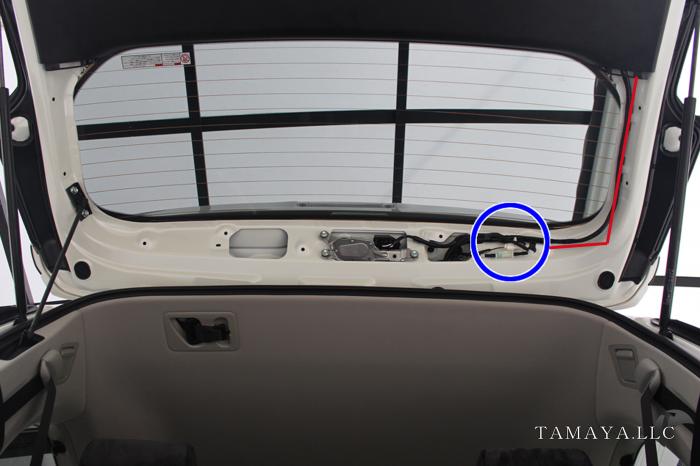

バックドア上部側のカプラーを抜き、白色カプラーを接続。
赤線のように、ハーネスの線を要所で縛ると良いと思います。


401



これで製品の取り付けは完了ですので
点灯を確認してから逆の手順で戻して完成です。
