C-HR　リアワイパーレス　取り付け参考ページ

　

-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。
　
DIY作業＝自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。

　

当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。

　

レンズ表面は保護紙と、目印のシールを貼っています。
間違いのないように注意してください。

　
　

-取り付け手順-

　

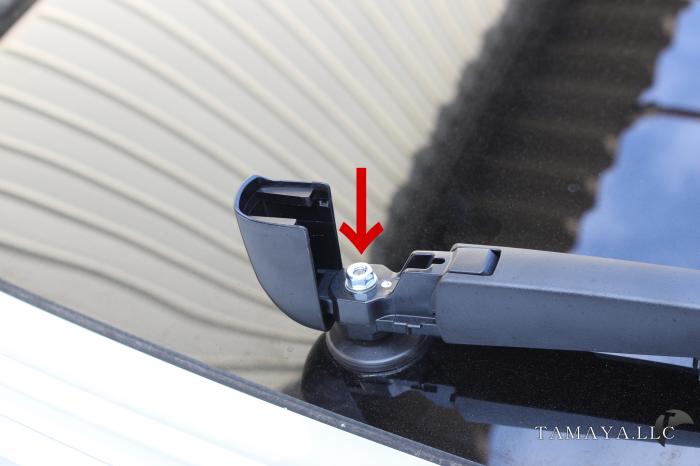

ワイパー根元のカバーを開けてナットを外します。

　

　

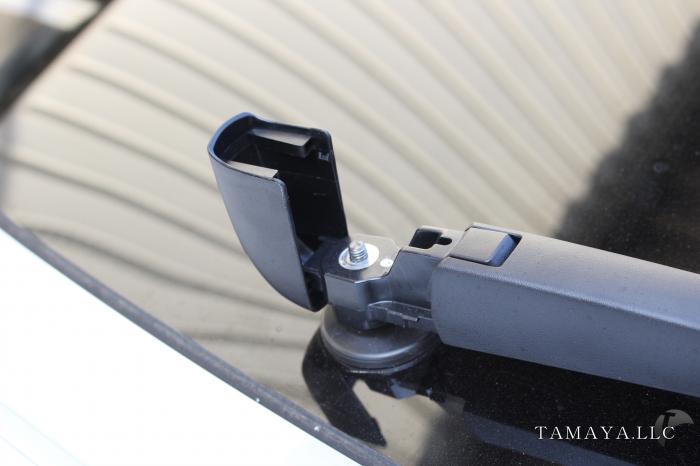

これで、ワイパー部を引き抜くとワイパーが外れます。
　
次にバックドアの内張りを外していきます。
1、2、3　の順番で外してください。

　

　

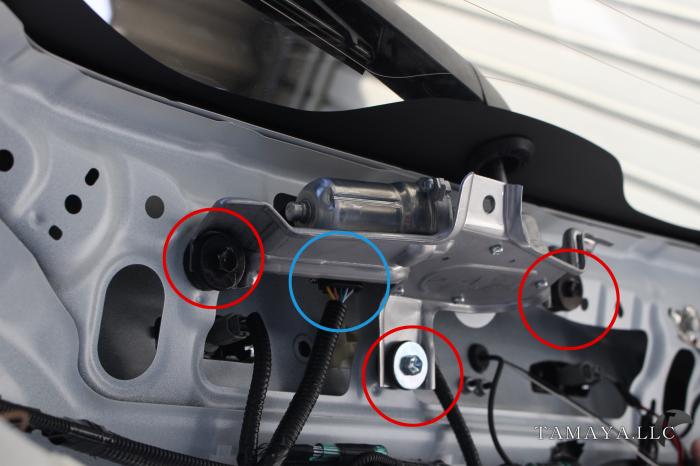

そうすると、ワイパーの裏側にモーターがありますので
青丸のカプラーを外し、赤丸の3箇所を外すと外れます。
外した青丸カプラーは使用しませんので
ビニールテープなどで絶縁してください。

　

　

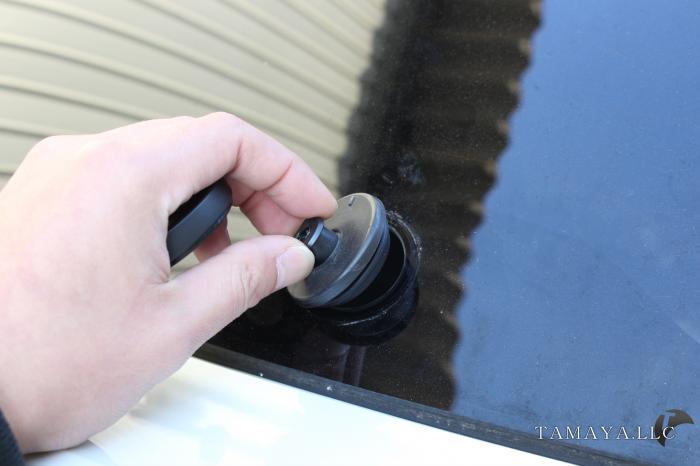

ガラス部に残ったグロメットを外し
ガラスの穴の周りと、ガラス裏面をシリコンオフなどでキレイにしてください。

　

　

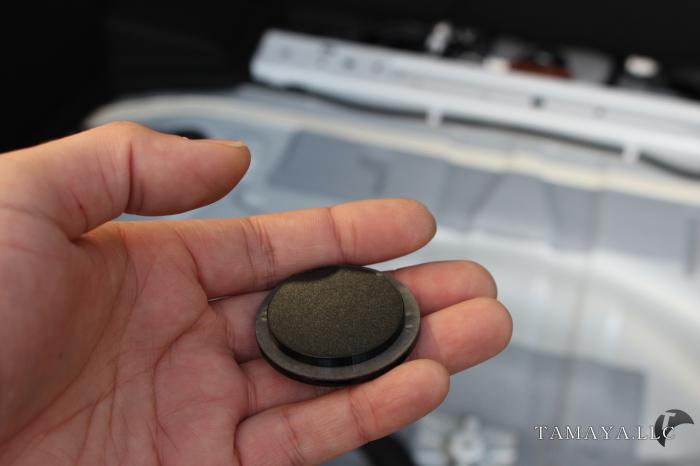

ワイパーレスキットの2枚を接着します。
表面にくるほうには、目印のシールを貼っていますので
目印シールを貼っていないほうと、両面テープ面を貼り付けてください。

　

　

裏から貼り付けます。
表面レンズ部が穴に入るようにしてください。
　

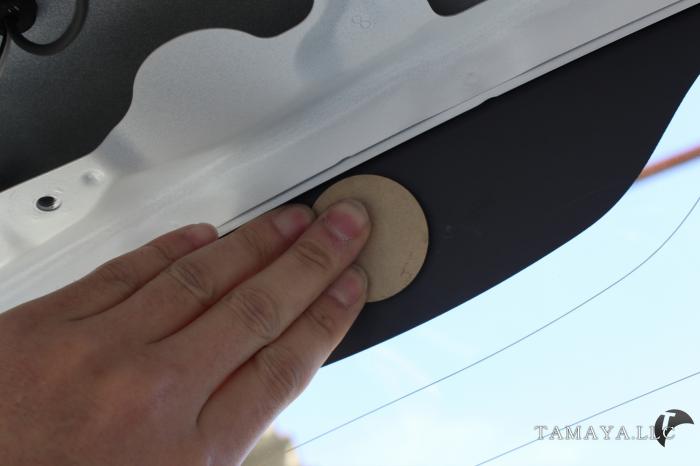

押し付けて接着します。

　

　

これだけでもプリウスでは1年以上水漏れがありませんでしたが

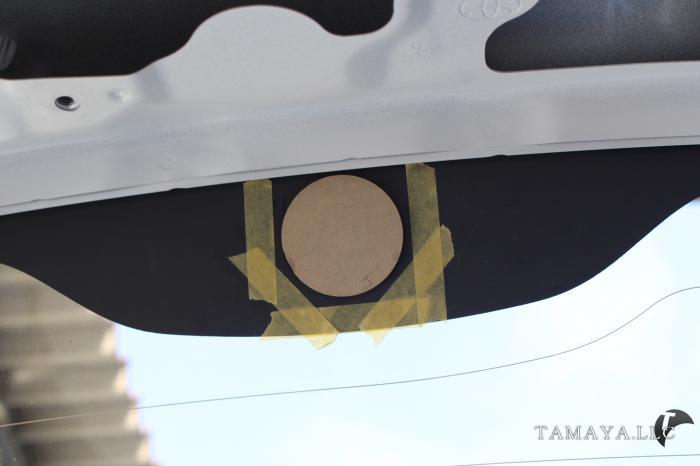

念のためマスキングをして、コーキングなどでシールすると良いです。
　
弊社で取り付けさせていただく場合は
必ずシールしています。

　

　

裏面の茶色い保護紙は
剥がしても、剥がさなくてもどちらでも大丈夫です。
　

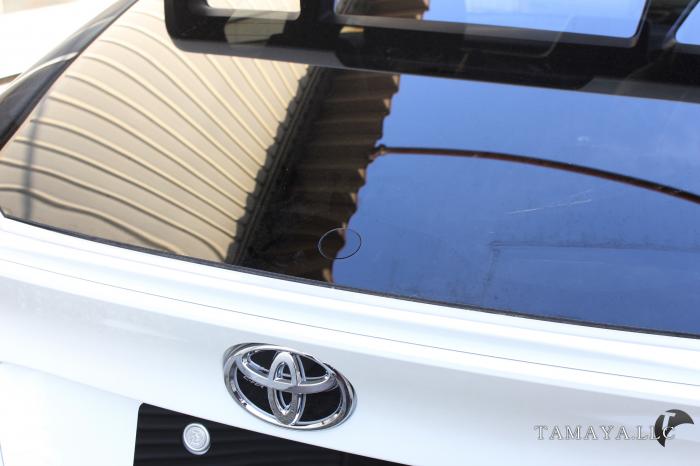

最後に表面の保護紙を剥がして、取り付けが完了です。
