C-HR リア用

カップホルダーイルミ取り付け参考



-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。

DIY作業=自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。

分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。



当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。



-取り付け手順-

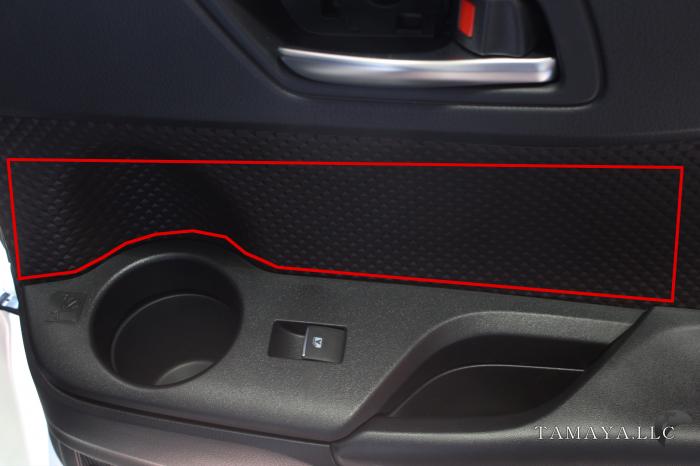

内張りの分解が不慣れな方は
赤枠辺りを養生されるほうが安全です。


50

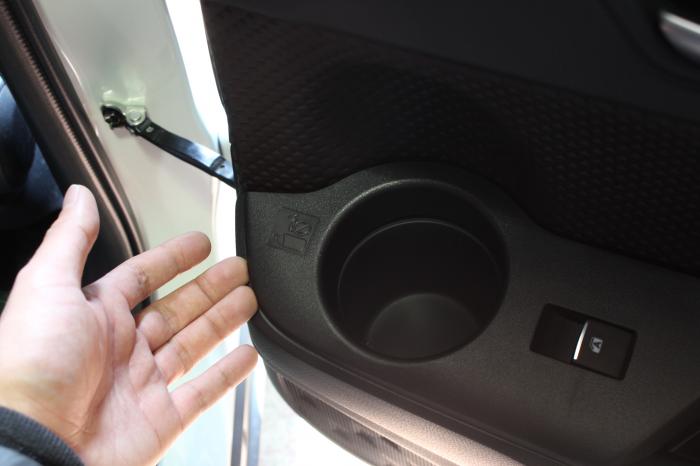

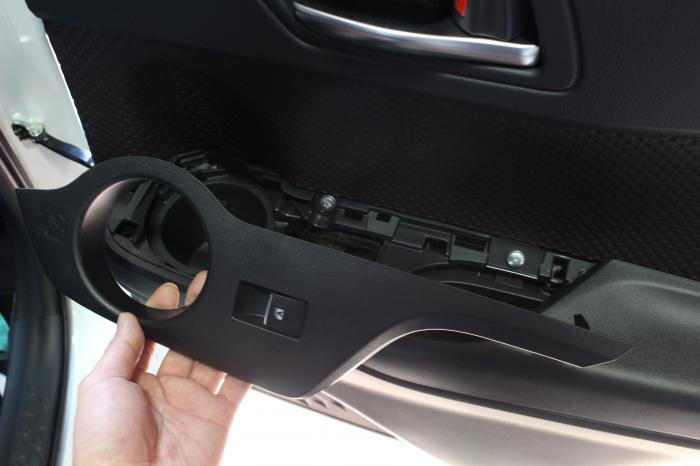

内張り剥がしなどでパネルを外し、裏のコネクターを抜きます。
慣れている方は手で外せます。


IMG_1440

IMG_1442

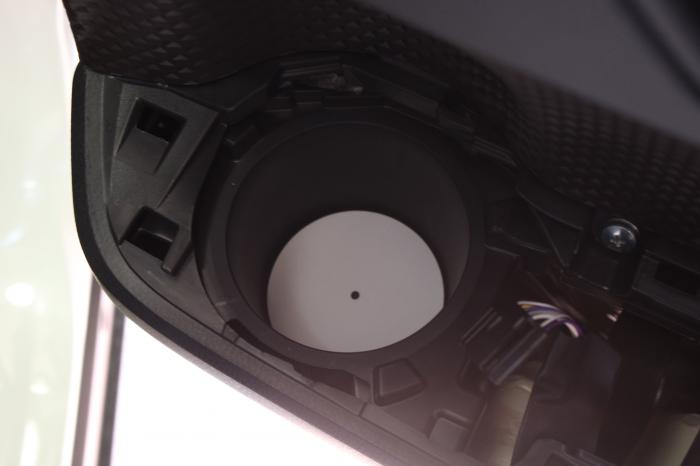

同封されている型紙をカップホルダー底面へ置き
中心に4mmほどの穴を開けます。
穴が小さいと配線が擦れて危険ですので余裕をもって開けてください。

穴を開けたあと、パーツクリーナーなどで底面を脱脂してください。


IMG_1446

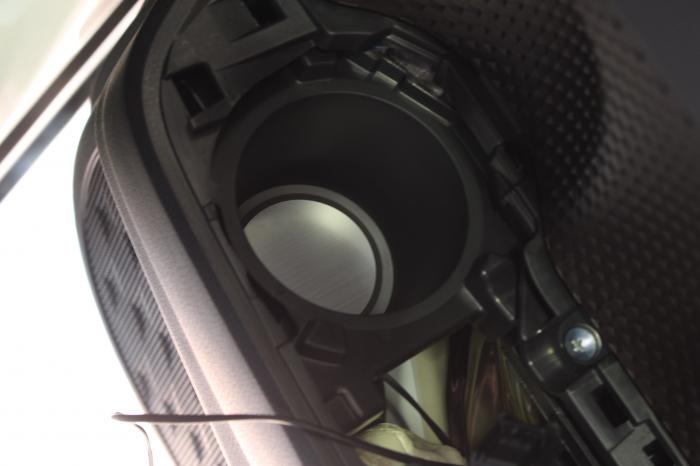

開けた穴へ配線をとおし
ヘアラインの向きに注意して設置してください。

位置が決まれば、上から軽く押し付けて接着してください。


IMG_1447



配線はプラス(12V)、マイナスの2本のみです。

ご購入時に同封します用紙に、記載されているコネクターの該当配線を
テスターで検電し、間違いなければ接続します。
※必ず検電してから接続してください
※エレクトロタップを使用する場合は、細線用を使ってください


IMG_1444



配線作業が終われば、イルミをONにして
点灯を確認してください。

点灯すれば、最初に外したパネルを装着して完了です。





冒頭でも記載しましたが、このページを見て分からない場合は
ご自身での作業はやめておかれたほうが良いと思いますので
弊社にて取り付け作業をさせていただくか
お近くのショップ様に当ページを見ていただき
取り付けできるか確認されてください。
