カップホルダーの取り付け参考

インテリアで1番人気ですカップホルダー♪
取り付けはどうやるの?というご質問を
ちょくちょくいただきますので
一連の流れを解説してみますね(^_^)
今回は50プリウスが題材となりますが
60系ハリアーもおおむね同じようなイメージです。

配線作業に関してはこちらのブログを読んでから
DIYで作業されてください♪
(もしくは弊社か他プロショップ様へご依頼ください)



まずは取り付け前に製品の点灯確認を必ず行ってください。
白配線=12V 黒配線=アース


1114


点灯確認で問題がなければ車両からセンターコンソールを外します。
面倒だと思って、外さずに作業するともっと面倒になります。

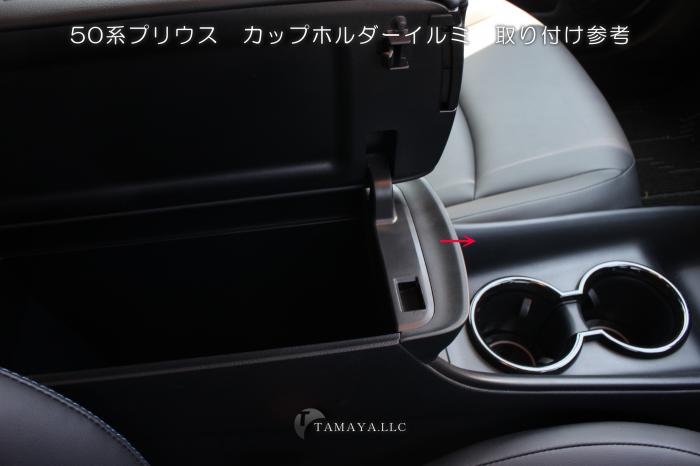

コンソールのフタを開けて →が書いているパーツを
前方方向へスライドして外す。


271

281


上に引き抜くと簡単に外れます


291


全体像はこんな感じ


30


下部分のツメが入っていた部分に指をかけて
上方向に引き上げるとパネルが浮いてきます


3110


全体を少しずつ浮かしていく


323


赤丸部のようなコンソール本体に設置されている白色コネクターを抜く。
装備によりますが3~4箇所になります。


331


これでコンソールが外れました。


1211


底面のゴム板は外します。
使用しませんので保管されてください。


137


製品に同封している型を置いて
ドリル等で配線を通す穴を開けます。


145

154


上下ともに同じ作業を行う。


164


カップホルダー表面の保護紙を剥がす。
設置してからだとかなり剥がしづらいです。


173


ロゴ有りの場合は、ロゴの向きに注意してください。
裏面の剥離紙を剥がし、先ほどあけた穴へ配線を遠す


181

191


同じ作業を前後とも行うと
裏面はこのように配線が出ていると思います。


201


前後の配線をまとめるために結線します。
弊社はハンダ付けを推薦していますので
ギボシ、タップなどで作業される場合は自己責任で行ってください。

結線の際、画像赤丸のようにプラスとマイナスを
少しずらしてまとめることで、ショートの可能性が極端に低くなります。


224


圧縮チューブなどで絶縁。
その後、テサテープ(なければビニールテープ)で巻いておくとなお安全です。


232

241


これで設置作業は完了ですので
白配線=イルミなど12V  黒配線=アース
へ、接続すれば完了です。


261


念のため書いておきます 笑
