60ハリアー後期
リアLEDウインカー取り付け参考

　

-はじめに-
取り付け作業前に、当ページを全て読んでいただき
把握出来なかった場合は、ご自身での作業はやめておかれたほうが良いです。
　
DIY作業＝自己責任ということをご理解のうえ当ページをご参考ください。
作業にあたりいかなる故障や破損なども弊社では一切の責任は負いません。
グレードやオプションによっては外す部品、要領が異なるかもしれません。
　
分解される際、必要に応じて養生すると傷つけてしまう可能性も減ると思います。

　

当ページに掲載されている画像、文章、情報などの著作権
およびその他の権利は球屋合同会社に帰属します。
著作権者の許諾を受けることなく使用することはできませんので
いかなる場合も当ページ全ての画像、文章など情報の転載を禁じます。

　

-取り付け手順-

まずはテールランプ周辺のボディを養生します。
テールを外す際はスライドさせて外しますので
必ず養生をしたほうが良いです。

　

　
　

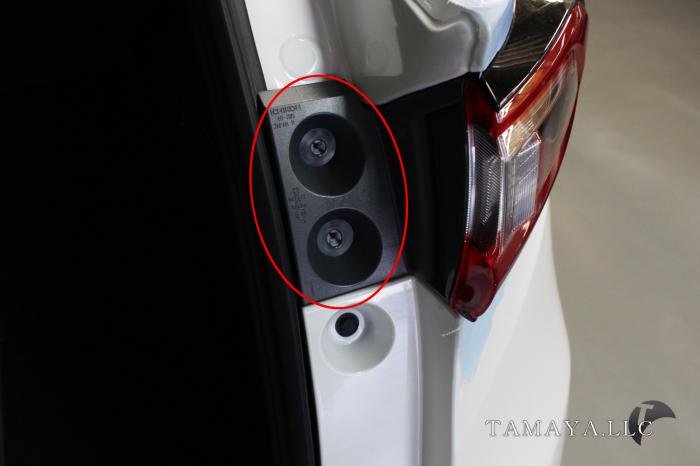

バックドアを開けると、テールランプ内側に
2箇所ビスがありますので外します。

　

　
　

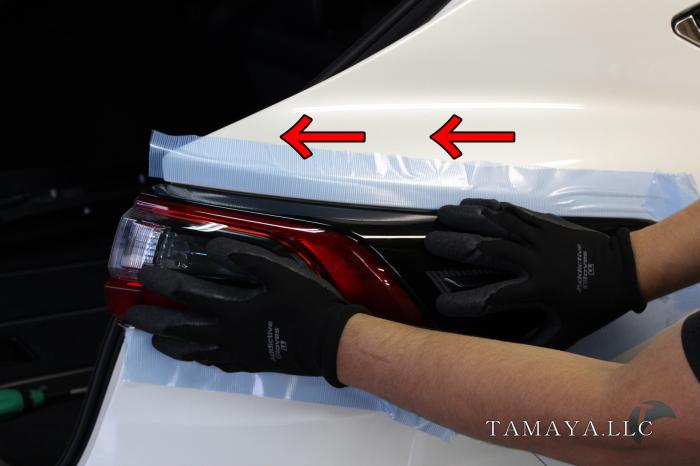

後方へスライドさせることでテールが外れます。
この時、あまり力強くやりすぎると
テールが外れた勢いでボディを傷つけてしまうので注意。

　

　
　

テールが外れたら、ウインカーのソケットを外す。

　

　
　

ウインカーソケットの下にもう1つソケットがあります。

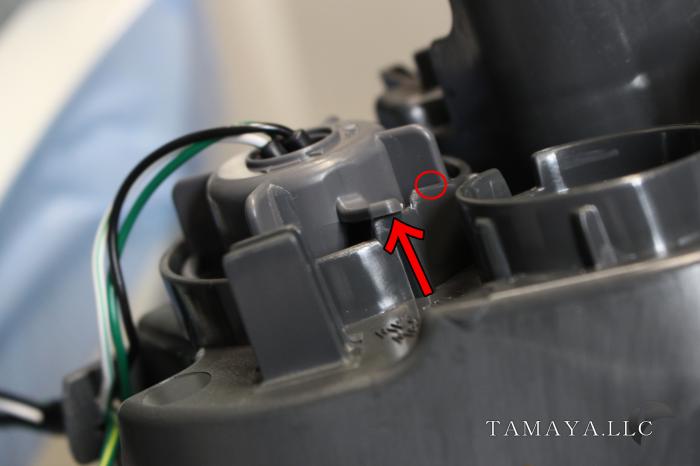

矢印のツメを、赤丸部まで引き上げながら回します。

　

　
　

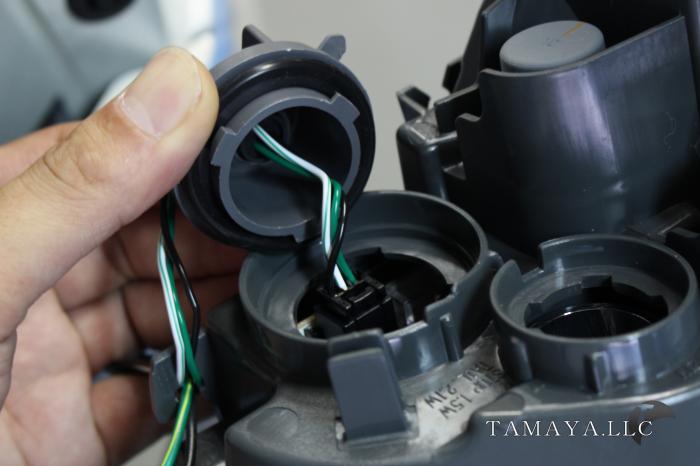

中の黒いコネクターを外します。

　

　
　

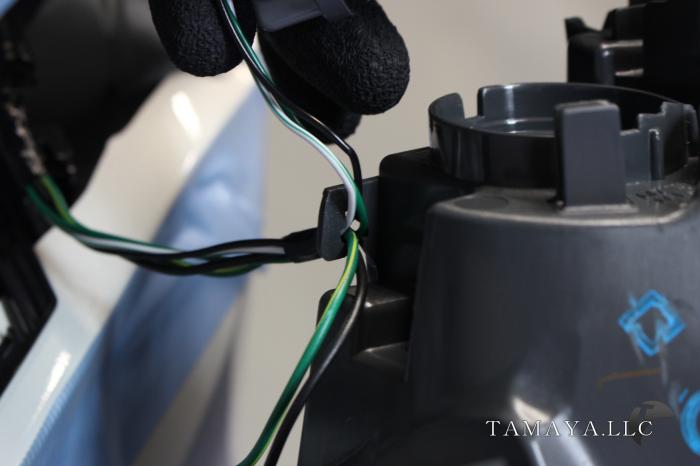

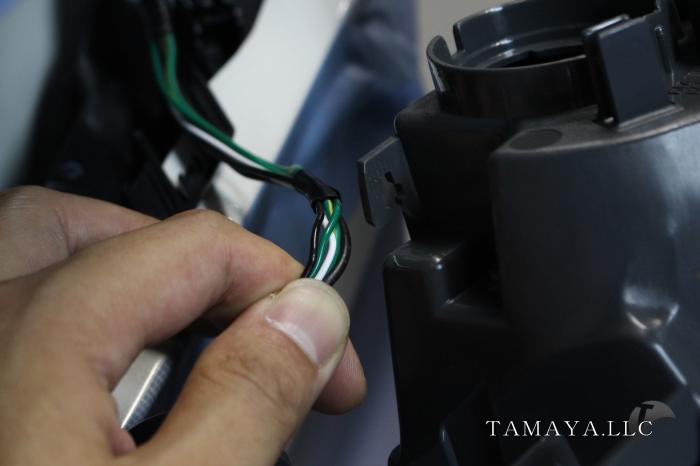

配線ガイドから、配線を外します。

　

　

　
　

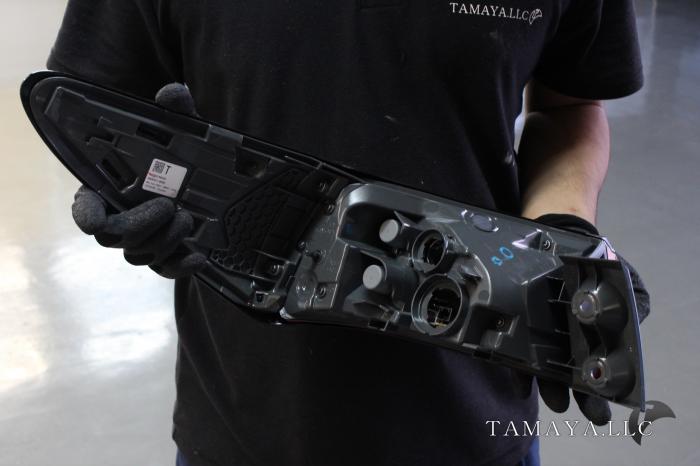

これでテールランプが外れます。

　

　
　

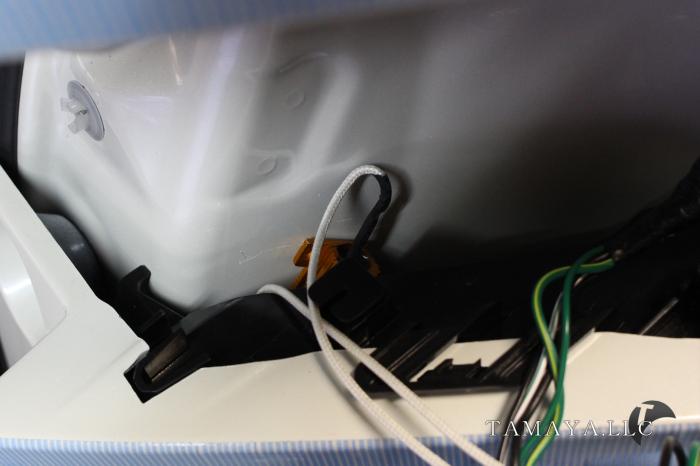

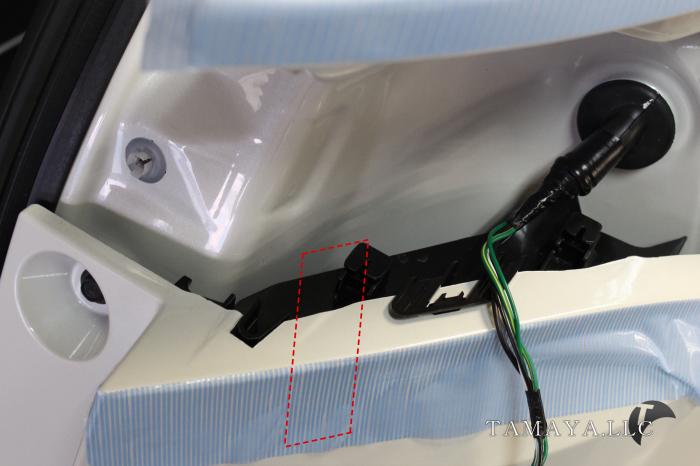

赤枠あたりにキャンセラーを貼り付けるので
周辺をシリコンオフなどで脱脂してください。

　

　
　

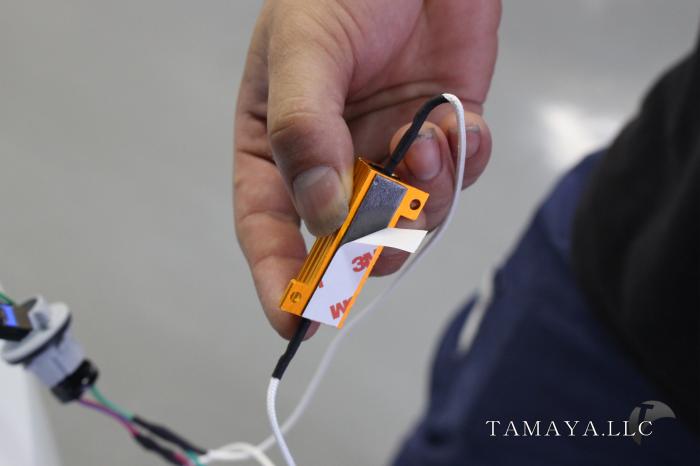

キャンセラー背面に付いている両面テープで貼り付けます。

　

　
　

この時、手が入りづらいのですが
出来る限り、下側につけてください。
上すぎるとテールランプに干渉します。
　
貼り付けたら、よく押さえつけて
場合によってはコーキングなどで補強しても良いと思います。

　

　
　

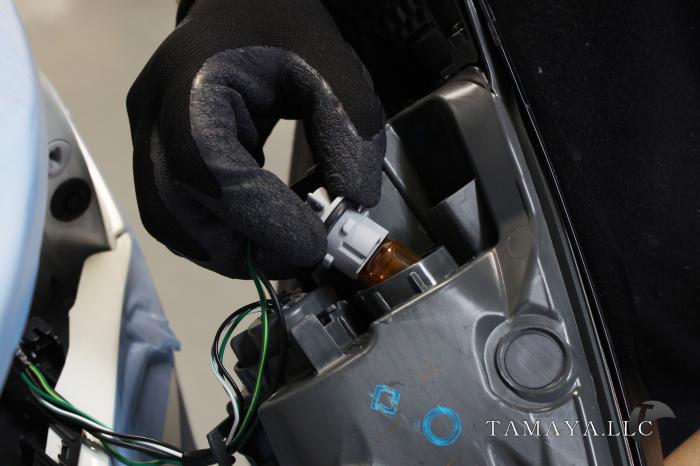

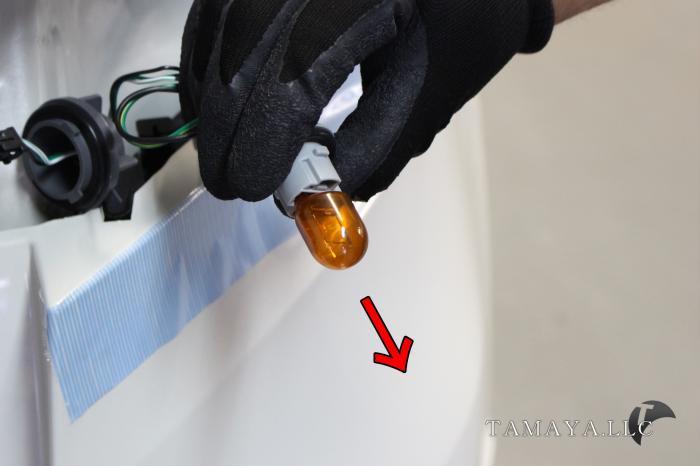

先ほど外したウインカーソケットから
純正のオレンジ電球を外します。
矢印方向に引き抜くだけ。

　

　
　

オレンジ電球を外したソケットに
専用キャンセラー(黒い部分)を差し込みます。
奥までしっかり差し込んでください。

　

　
　

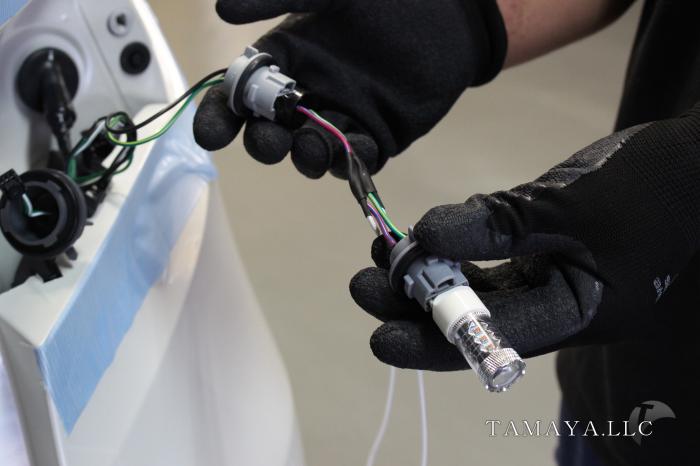

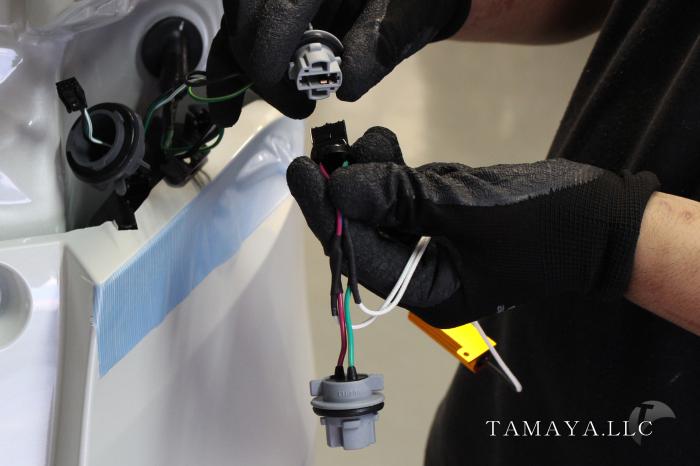

専用キャンセラーのグレーのソケットにLEDバルブを差し込みます。
ここも、奥までしっかり差し込んでください。

　

　
　

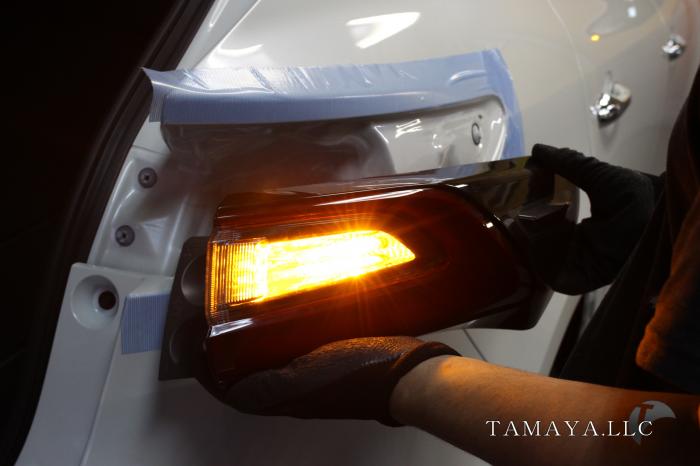

これで点灯しますので、動作するか確認して作業完了。

　

　
　

冒頭でも記載しましたが、このページを見て分からない場合は
ご自身での作業はやめておかれたほうが良いと思います。
※電気系統の作業は、間違えると製品やクルマの故障に繋がります
